Détails sur le produit:
|
Nom: | Robot en verre isolant vertical de cachetage | Tension: | 380v 50Hz 3P |
---|---|---|---|
Garantie: | 1 an | Application: | Deuxièmes mastics scellant la machine |
Taille en verre maximum: | 2500mm*3500mm | Taille en verre minimum: | 280mm*400mm |
Épaisseur en verre: | 50mm | condition: | nouveau |
Surligner: | machine en verre de cachetage,équipement de double vitrage |
1. L'écarteur de mastic de silicone est équipé du moteur servo de Yaskawa, du système de servocommande et de l'écran tactile. L'opération est un affichage des paramètres techniques, simple plus commode et plus intuitif, en temps réel et intuitive, stable et efficace.
2. L'extrudeuse de mastic de silicone peut être reliée ou utilisée indépendamment.
3. La boîte de vitesse est divisée en quatre parts. Le verre peut être stocké à l'avance, qui peut effectivement réduire le délai d'attente du verre et effectivement améliorer l'efficacité
4. Identifiez automatiquement la taille en verre, détectez automatiquement la profondeur de colle et ajustez automatiquement la vitesse de revêtement de colle
5. Fonction de mémoire automatique.

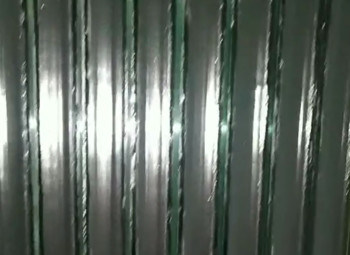

6. Les coins du verre sont pleins, sans bulles, et la sortie de colle est avec précision commandée.
7. Commande par courroie synchrone pour assurer le transport en verre sans heurt et le positionnement précis
8. Elle peut sceller la trois-couche, verre creux de double-couche, en forme spéciale et f4 dégrossissent verre fait un pas
9. Les pièces traitant le centre est fortement normalisée et interchangeable, qui améliore la commodité de l'entretien et assure l'utilisation stable à long terme de l'équipement ;
10. La roue de convoyeur avec le plat arrière adopte la conception de mosaïque pour faire le verre fonctionner plus sans à-coup ;
11. Le module en verre de soutien sur la bande de conveyeur adopte un bloc en V remplaçable, qui est facile à remplacer après usage et a le coût bas ;
12. Il soutient la liaison de deux mastics différents et est facile d'utiliser.
13. Le système de mélange de colle adopte la structure d'anti-adhérence, il est facile nettoyer que.
Détails de machine dispending de mastic
• 4 sections, peuvent verre de stockage
• Machine de commandes système du Japon Yaskawa, complètement automatique et à haute efficacité servo de cachetage
•Réparez automatiquement les coins en verre avec le grattoir et le rouleau
• La courroie Adopt, lissent le transfert et la position précise
• Peut enduire le double verre
• Formez le verre avec les bords facultatifs, verre d'étape, le verre triple (facultatif)
• Mesurez automatiquement la taille en verre, la profondeur de colle (30mm)
• Chaque automatique-fonction est avec l'opération manuelle
• Un ensemble de pompe de gavage commande deux groupes de mastics (facultatifs)
• Peut employer les mastics structurels de silicone, de polysulfure et de silicone
• La tête de colle est dans l'avant de la machine, qui est facile pour le verre de revêtement d'étape
• Avec la fonction de balayage de code (facultative)
• Peut être reliée à la chaîne de fabrication l'isolation en verre

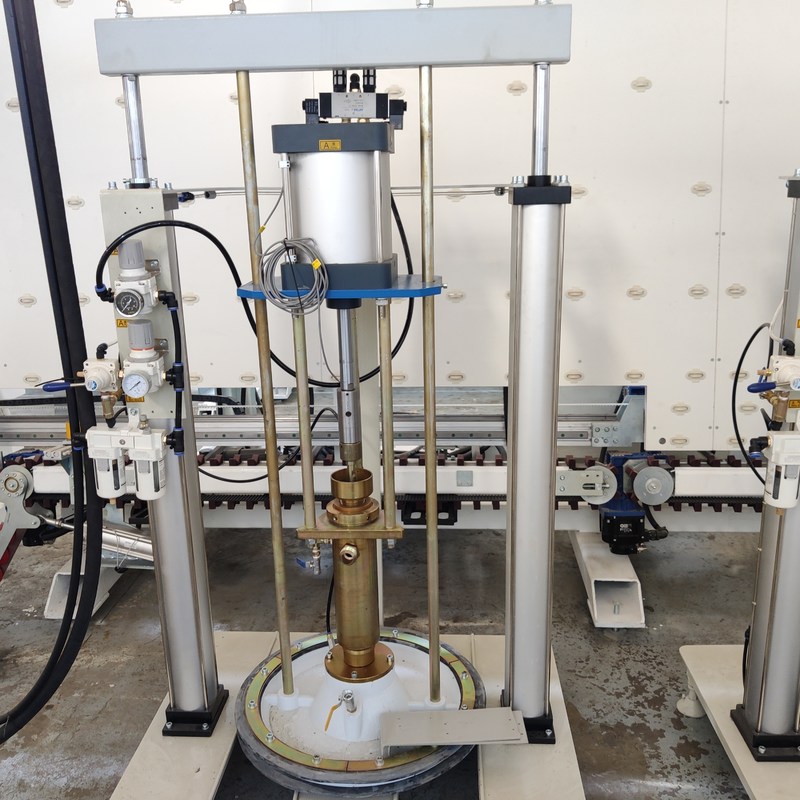

Un ensemble de la pompe A et de la pompe B
Équipé du composant simple d'A et du composant simple de B. Collez le mélange automatique d'A et de B, rapport automatique.

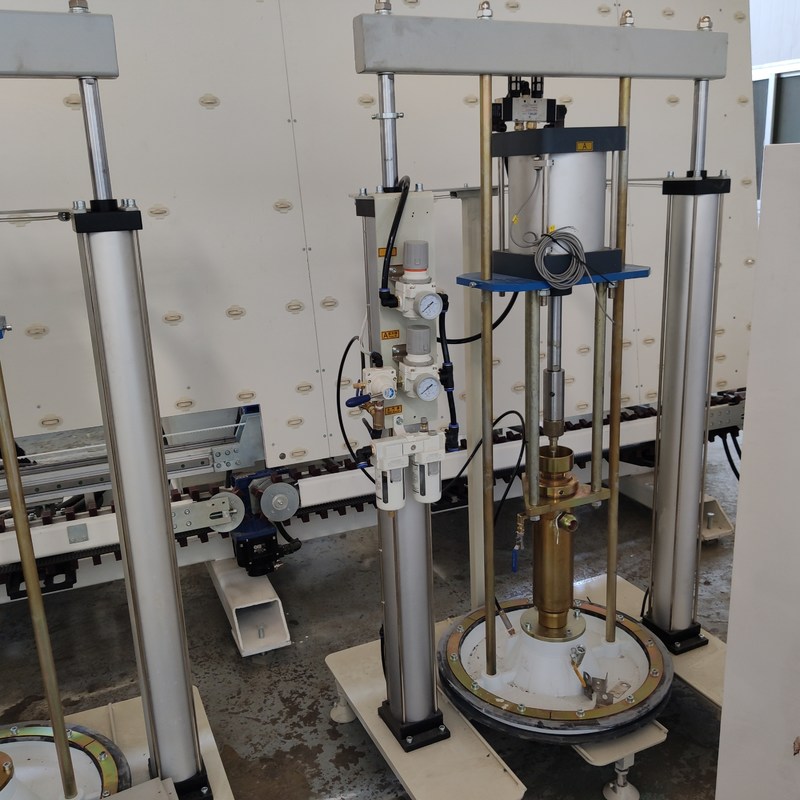

Deux ensembles de la pompe A et de la pompe B
Équipé de deux ensembles de composants d'A et de deux ensembles de composants de B, qui peuvent être employés pour deux genres de différents mastics, tels que le caoutchouc de silicone, le caoutchouc de polysulfure, adhésif structurel de silicone et ainsi de suite
Dispositif de corps de dyade
Le dispositif de corps de dyade a deux fonctions. Le gauche est employé pour filtrer les impuretés et l'humidité quand le gaz de remplissage dans, alors le droit joue le rôle de la lubrification.
Le dispositif de sceller la pièce
Adoptez le moteur servo du Japon YASKAWA pour commander la partie de scellage avec 360°rotating. Lame de grattoir d'arrangement pour n'érafler la colle supplémentaire et aucun besoin de réparer les coins en verre par deuxième fois.
Capteur intelligent
Placez automatiquement le verre et la colle de capteur profondément, la vitesse de revêtement peut être en ligne réglable.
Huit servos
Le robot utilise huit servos de YASKAWA, quatre d'entre eux des pièces de transmission de contrôle, dans les encore quatre servos, ils commandent le surgeon, soulevant, conduisant et vénérant le mécanisme et la rotation.
Nom | Marque |
Commutateur | SIEMENS |
Moteur servo | Le Japon YASKAWA |
Modèle d'entrée-sortie | Le Japon MSYSTEM |
Composant à tension inférieure | Siemens |
Unité centrale de traitement | Le Japon YASKAWA |
Convertisseur de fréquence | Le Japon OMRON |
Alimentation d'énergie de commutation | Taïwan MW |
Composant pneumatique | Le Japon SMC |
PLC | Siemens |
Voie de guidage | Siemens |
Spécifications de technologie
Taille en verre maximale | 2500*4000mm |
Taille en verre minimale | 400*300mm |
Épaisseur en verre | 12-50mm |
Vitesse fonctionnante | 5-40m/min |
Pression atmosphérique | ≥0.6MPa |
Pression de compression | 32MPa |
Puissance de tension | 380V 15kw |
Dimension hors-tout | 11000*2000*3500mm |
Production relative
Tableau de propagation tourné LJSK02 de mastic
Caractéristique principale
• Opération facile, simple et flexible
• Elle est employée pour fixer et tourner le verre quand manuel enduisant l'extérieur du verre d'IG
• Le surgeon moyen convient à de petits morceaux de verre, cependant, le cadre supplémentaire de soutien est pour de grands morceaux de verre
Données techniques
Alimentation d'énergie | 380V 50Hz |
Puissance totale | 0.37kw |
Dimension fonctionnante | 1500*1500mm |
Dimension | 600*550*985mm |
