Détails sur le produit:
|
Nom de production: | Machine butylique automatique d'extrudeuse | modèle: | LJTB01 |
---|---|---|---|
Largeur d'entretoise: | 6A - 27A | Vitesse de revêtement: | 47m/min |
Poids de colle: | 7kg | Couleur de machine: | Bleu/option |
Garantie: | 1 an | ||
Surligner: | machine 47m/Min en verre isolante,Double machine en verre isolante |
Machine butylique automatique d'extrudeuse pour faire la production en verre isolante

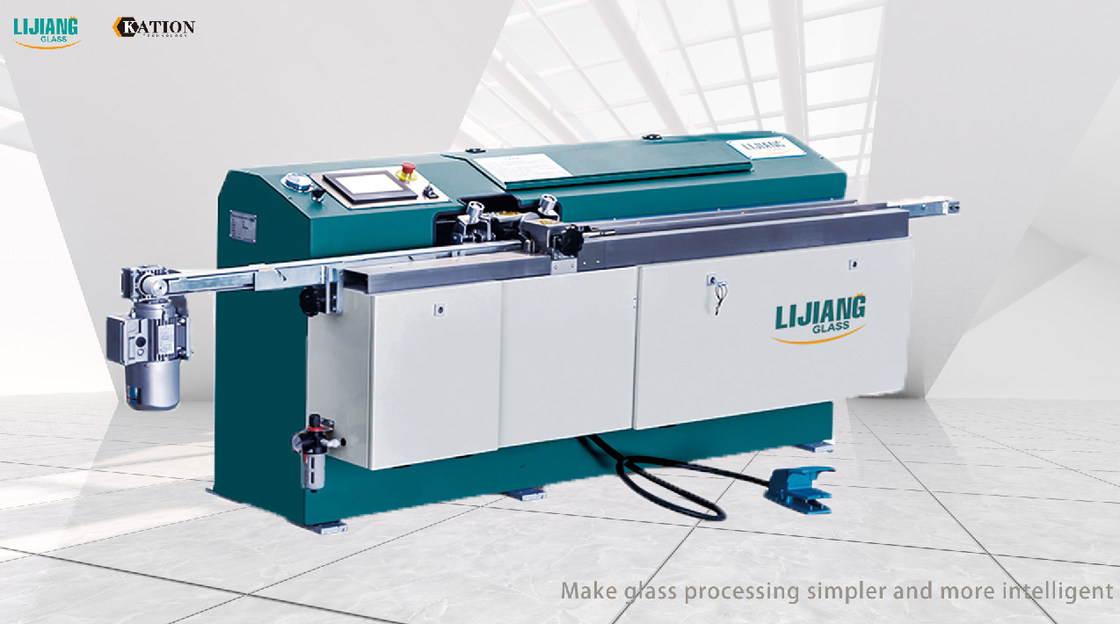

Machine butylique LJTB 01 d'extrudeuse
Caractéristique principale
• Système de contrôle de PLC, interface d'écran tactile de KINCO
• Circuit hydraulique utilisant des marques allemandes
• Système d'alarme, rappelant ajoutant la colle butylique
• Le capteur peut automatiquement mesurer la largeur du cadre, la distance du bec peut être réglable
• Fonction d'échappement
• Le temps court de préchauffage, améliorent l'efficacité de travail
• Des cadres de forme de revêtement, le dispositif de rouleau peuvent être choisis à volonté
• La vitesse rapide de revêtement, peut jusqu'à 47m/min
• Pression stable et même revêtement
• Colle d'économie. La quantité de colle des deux côtés peut atteindre 4g/m
• Grand baril de colle, 200L. (Facultatif)
Données techniques
Pression de compression | 10-18MPa |
La température | 110~140℃ |
Épaisseur de colle | 0.3-0.5mm |
Largeur de colle | 3.5mm |
Largeur en aluminium d'entretoise | 6A - 27A |
Vitesse | 5-47m/min |
Diamètre de cylindre butylique | 200mm |
Alimentation en air | ³ /min de 0.4m |
Pression atmosphérique | ≥0.6MPa |
Puissance totale | 380V, 5.7KW, 50HZ |
Dimension | 2800×700×900mm (L×W×H) |
poids | 650kg |
Paramètres électriques
Nom | Original | Marque |
PLC | La Chine | KINCO |
Valve | Allemand | HAWE |
Appareillage électrique de basse tension | Allemand | SIEMENS |
De suralimentation hydraulique et pneumatique | Allemand | MAXIMATOR |
Convertisseur de fréquence | La Chine | KINCO |
Composants pneumatiques | Taïwan | ARTAC |
Soupape d'échappement rapide/générateur de vide | Le Japon SMC | SMC |
Lumière de voyage | Le Japon | OMRON |
Fibre optique | Le Japon | OMRON |
Nouvelle machine butylique automatique d'extrudeuse
Introduction :
La machine butylique complètement automatique d'extrudeuse peut garnir de la chaîne de montage en verre isolante pour réaliser la production complètement automatique, et le processus entier de revêtement n'a pas besoin de travail manuel. Cette machine butylique automatique d'extrudeuse se compose presser le système de roue (roue linéaire de pressing, roue de pressing d'arc), centrant la roue, l'unité de bec de colle, l'unité d'extrusion, l'unité de transmission, le mécanisme de rotation, le mécanisme de soutien, l'unité de cadre, le système pneumatique, le circuit hydraulique et le système de contrôle.
(1) là est le dispositif d'alarme, il alarmera automatiquement quand il n'y a aucune colle (il y aura une invite sur l'écran tactile) ;
(2) la fonction de chauffage de synchronisation, travailleurs peut placer la période de démarrage de l'équipement à l'avance, l'équipement commencera automatiquement le chauffage de système avant que les officiels fonctionnent rapidement.
(3) ajustent automatiquement la distance entre l'avant et les becs arrières de colle selon la largeur de l'entretoise en aluminium.
(4) le moteur de transmission est commandé par le moteur servo, et la vitesse de transmission peut atteindre jusqu'à 50m/mn.
(5) grand mécanisme de soutien de cadre, pour empêcher le cadre en aluminium à grande échelle de secouer par une marge importante au coin, ayant pour résultat la déformation de cadre.
(6) opération simple, stable et fiable, effet précis de revêtement, vitesse rapide de revêtement et efficacité élevée de production.
Paramètres :
Tension | 3P 380+N+PE |
Puissance | 8.5kw |
Vitesse de revêtement | 0~50m/min |
Taille minimum d'entretoise | 400*400mm |
Taille maximum d'entretoise | 2400*2200mm |
Largeur d'entretoise | 6~24mm |
Température de chauffage | 100~140°C |
Pression de gaz | 0,6 MPA |
Pression d'extrusion | 17MPa |
Pression de système | 30MPa |
Dimension (L*W*H) | 8550×1500×3500mm |
Poids | 3000Kg |
Machine butylique LJTB 03 d'extrudeuse
Caractéristique principale
• Système de contrôle de PLC, interface d'écran tactile
• Système de contrôle de fréquence
• Structure de revêtement de cadre d'arc
• Système de suralimentation pneumatique et hydraulique importé
• Structure de centrage et de fixage automatique
• Capacité de chargement jusqu'à 14KG, temps d'économie pour la colle de alimentation
• Adoptez cinq étapes pour commander transportent
• Fonction de préchauffage, fonction de limite de cylindre de colle, système d'alarme
• Le mécanisme de Covey et de collage adopte la dernière conception
Données techniques
Pression de compression | 10-18MPa |
La température | 110~140℃ |
Largeur en aluminium d'entretoise | 6A-27A |
Vitesse | 0-40m/min |
Diamètre de cylindre butylique | 200mm |
Alimentation en air | ³ /min de 0.4m |
Pression atmosphérique | ≥0.6MPa |
Puissance totale | 380V, 5KW, 50HZ |
Dimension | 2600×680×1100mm (L×W×H) |
poids | 650kg |
