Détails sur le produit:
|
Nom de produit: | Machine à cintrer d'entretoise automatique | Type: | LJZW2020 |
---|---|---|---|
Taille de recourbement maximale: | 2000mm*2000mm | Taille de recourbement minimale: | 250mm*200mm |
Largeur en aluminium d'entretoise: | 5.5-27mm | Erreur dimensionnelle: | ±0.5mm |
Erreur d'angle: | ±1º | ||
Surligner: | entretoise en verre d'acier inoxydable de 27mm,Machine affûteuse en verre de PLC |

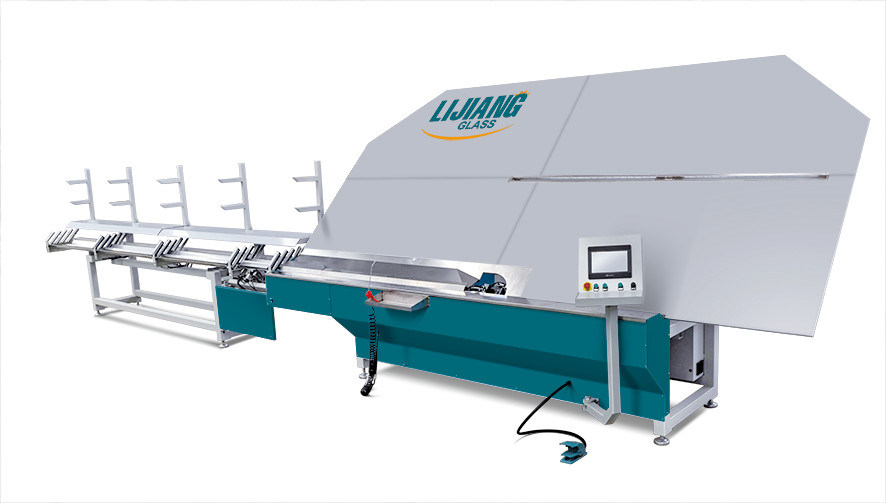

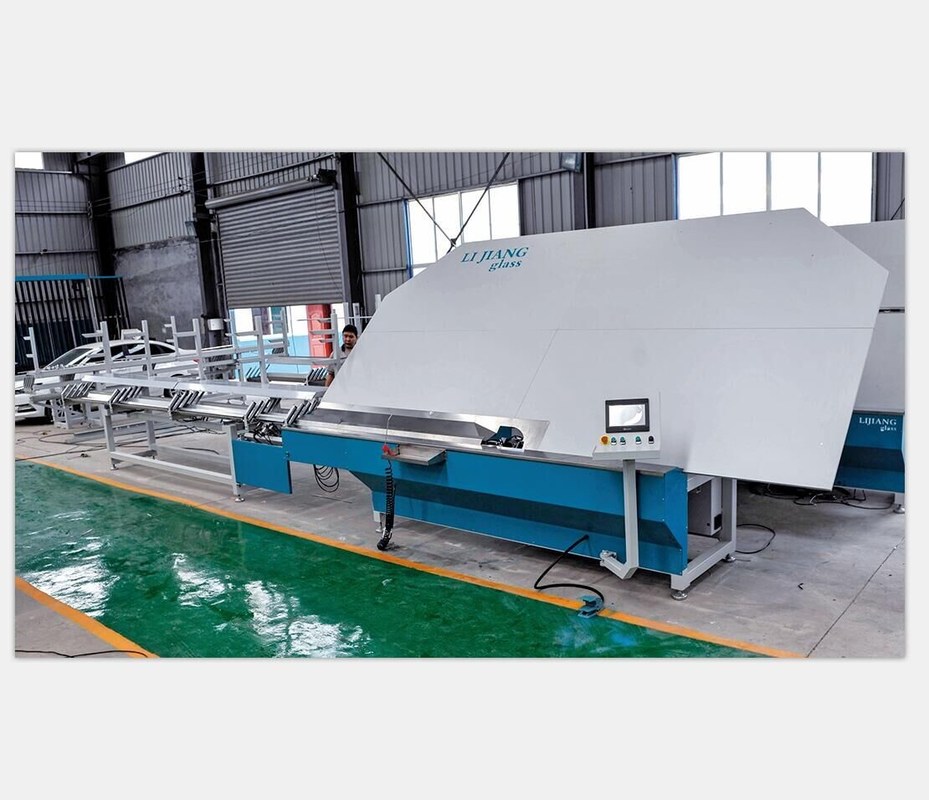

Adoptez la machine à cintrer LJZW2020 d'entretoise automatique de système de contrôle de PLC de Siemens
La machine à cintrer d'entretoise en aluminium automatique est commandée par le PLC. En vertu du mode de
l'entrée de données interactive homme-machine sur l'écran tactile, l'installation peut obtenir prévu
données de paramètre dans différentes caractéristiques des cadres en aluminium rectangulaires, ou le corps convexe
le bord du polygone et les données de coin composées de section en forme d'arc ou de bride droite pas plus
que 8 bords. Simultanément, acquérez la quantité des cadres en aluminium qui sont exigés
pour être traité, aussi bien que le paramètre de l'autre équipement de contrôle dans l'opération précise,
ce qui satisfont essentiellement exigé forme du verre isolant actuel.
Corps d'équipement de machine à cintrer
Le corps d'équipement de la machine à cintrer se compose de corps et de cadre, backp en aluminium de cadre
ruelle, système de alimentation automatique, système de alimentation par le servo, mécanisme de rupture automatique,
système de recourbement automatique, système de contrôle électrique, système de contrôle d'alimentation, armoire de commande
et interface homme-machine de contact.
corps et cadre du système de alimentation automatique 4. de la carte mère 3. de cadre d'aluminium de la machine 2.
Système de alimentation par le système de recourbement automatique de rupture automatique 7. du mécanisme 6. du servo 5.
système d'interface homme-machine électrique du système de contrôle 8.
(1) corps et cadre de la machine : comme transporteur de l'appui et du composant de totalité
installation d'une machine à cintrer ; adoptez la manière de la soudure.
(2) carte mère en aluminium de cadre : adoptez le conseil multicouche industriel utilisé dans le processus
de former le cadre en aluminium pour placer outre du plan des bandes en aluminium. Le complet
la structure peut tourner et tomber sur la base, afin de la rendre commode pour la fixation de
équipements dans le transport de fond ;
(3) système se reliant de tuyau automatique : le système se compose de joint plaçant des composants
et bande en aluminium plaçant des composants. Quand l'extrémité de l'entretoise en aluminium atteint
signalez, le système se reliant de tuyau placera automatiquement l'extrémité de l'entretoise en aluminium
et attente la prochaine entretoise en aluminium à relier ;
Acier inoxydable de recourbement (facultatif)
Entretoise chaude de recourbement (facultative)
Équipement en Allemagne
Taille de recourbement maximale | 2000mm*2000mm |
Taille de recourbement minimale | 250mm*200mm |
Largeur en aluminium d'entretoise | 5.5-27mm |
Erreur dimensionnelle | ±0.5mm |
Erreur d'angle | ±1º |
Vitesse de traitement | 17s |
Alimentation en air | ≥0.65MPa |
Puissance totale | AC220/380V 50Hz 2.5KW |
Dimension | 10500mm*2200mm*2600mm |
NOM | ORIGINE | MARQUE |
PLC | L'Allemagne | SIEMENS |
Conducteur servo | L'Allemagne | SIEMENS |
Moteur servo | L'Allemagne | SIEMENS |
Composant de basse tension | L'Allemagne | SIEMENS |
Triplet | Taïwan | AIRTAC |
Cylindre | Taïwan | AIRTAC |
Relais | Le Japon | OMRON |
Capteur | LA CORÉE | AUTONICS |
Écran tactile | Taïwan | WEINVIEW |
Guide | Taïwan | TBI |
Vanne électromagnétique | Taïwan | AIRTAC |
Commutez la puissance | Taïwan | TENDEZ |
