Détails sur le produit:
|
Nom de produit: | Machine à cintrer d'entretoise automatique | Type: | LJZW2020 |
---|---|---|---|
Taille de recourbement maximale: | 2000mm*2000mm | Taille de recourbement minimale: | 250mm*200mm |
Largeur en aluminium d'entretoise: | 5.5-27mm | Erreur dimensionnelle: | ±0.5mm |
Erreur d'angle: | ±1º | ||
Surligner: | Équipement de recourbement isolant en verre,Impression de la machine en verre de recourbement |

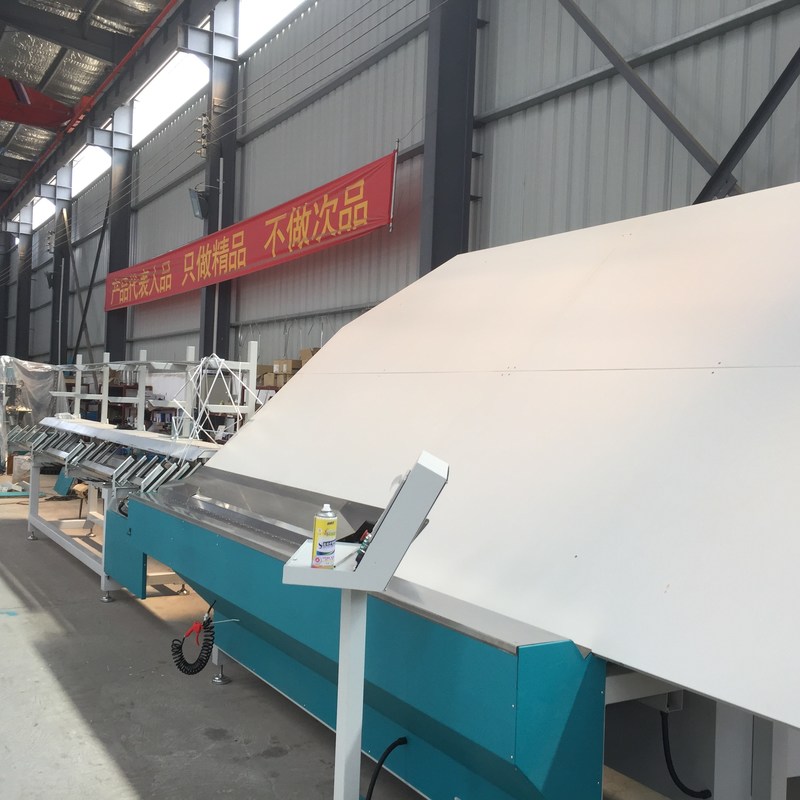

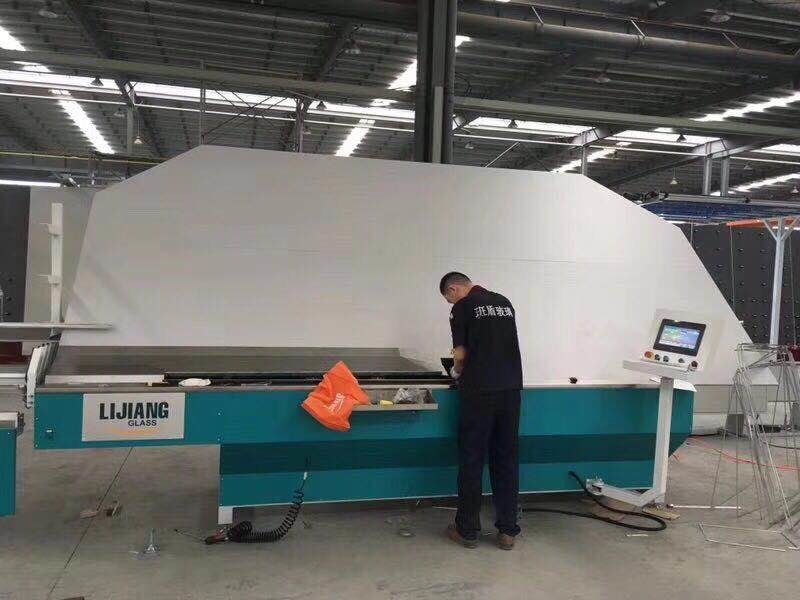

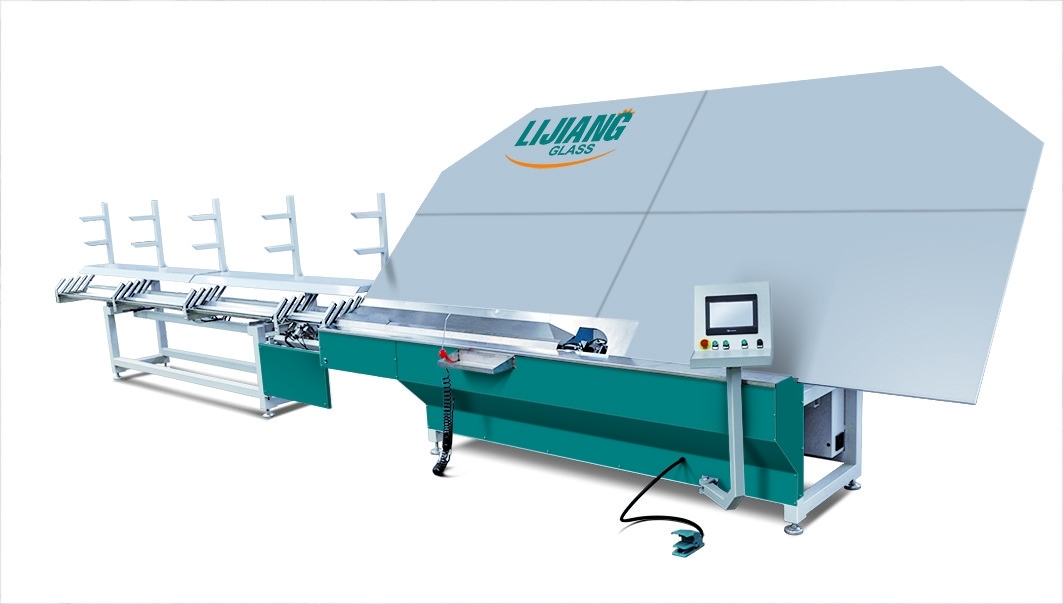

Machine à cintrer de bande en aluminium pour le verre isolant avec la fonction d'impression d'entretoise
La machine à cintrer d'entretoise en aluminium automatique est commandée par le PLC. En vertu du mode de
l'entrée de données interactive homme-machine sur l'écran tactile, l'installation peut obtenir prévu
données de paramètre dans différentes caractéristiques des cadres en aluminium rectangulaires, ou le corps convexe
le bord du polygone et les données de coin composées de section en forme d'arc ou de bride droite pas plus
que 8 bords. Simultanément, acquérez la quantité des cadres en aluminium qui sont exigés
pour être traité, aussi bien que le paramètre de l'autre équipement de contrôle dans l'opération précise,
ce qui satisfont essentiellement exigé forme du verre isolant actuel.
Le support de stockage inclut quatre coffres mobiles de stockage, plate-forme de remplissage, cuvette-changeant
mécanisme, examen de cuvette et d'autres systèmes et composants.
Mécanisme de remplissage de plate-forme de support de stockage de l'alimentation automatique changeante de support
Cuvette : Les quatre cuvettes de stockage peuvent sauver un à quatre types d'entretoises en aluminium avec
la même largeur ou différentes largeurs, fournissant pour l'accès automatique quand l'équipement est
opération. Les quatre cuvettes peuvent être librement en commutant la position ;
(2) plate-forme de remplissage : la plate-forme de remplissage fournira à des opérateurs une plate-forme de fonctionnement
pour ajouter des matériaux à la cuvette ;
(3) système de alimentation automatique : quand l'équipement est système de alimentation en fonction et automatique
transportera l'entretoise en aluminium dans la position prête ; en cours de recourbement, si
l'entretoise en aluminium utilisée pour se plier a atteint l'extrémité, puis système de alimentation automatique
accomplira les actions suivantes de l'entretoise en aluminium pour assurer la continuité de
le travail de recourbement et réalisent la fonction sans produit de queue ;
(4) mécanisme Cuvette-changeant : si les bandes en aluminium dans la pré-cuvette sont faites, puis
il est disponible d'utiliser le système matériel-changeant pour changer en cuvette avec des matériaux.
(5) commutateur de pied du changement de cuvette : elle est employée pour ouvrir le dispositif verrouillé, et fonctionne
mécanisme cuvette-changeant.
Acier inoxydable de recourbement (facultatif)
Entretoise chaude de recourbement (facultative)
Les pièces de rechange de toute la machine ont des codes d'identification.
Taille de recourbement maximale | 2000mm*2000mm |
Taille de recourbement minimale | 250mm*200mm |
Largeur en aluminium d'entretoise | 5.5-27mm |
Erreur dimensionnelle | ±0.5mm |
Erreur d'angle | ±1º |
Vitesse de traitement | 17s |
Alimentation en air | ≥0.65MPa |
Puissance totale | AC220/380V 50Hz 2.5KW |
Dimension | 10500mm*2200mm*2600mm |
NOM | ORIGINE | MARQUE |
PLC | L'Allemagne | SIEMENS |
Conducteur servo | L'Allemagne | SIEMENS |
Moteur servo | L'Allemagne | SIEMENS |
Composant de basse tension | L'Allemagne | SIEMENS |
Triplet | Taïwan | AIRTAC |
Cylindre | Taïwan | AIRTAC |
Relais | Le Japon | OMRON |
Capteur | LA CORÉE | AUTONICS |
Écran tactile | Taïwan | WEINVIEW |
Guide | Taïwan | TBI |
Vanne électromagnétique | Taïwan | AIRTAC |
Commutez la puissance | Taïwan | TENDEZ |
