Détails sur le produit:
|
| Nom de produit: | Machine butylique d'extrudeuse | Type: | LJTB01 |
|---|---|---|---|
| Pression de compression: | 10-18mpa | La température: | 110~140℃ |
| Épaisseur de colle: | 0.3-0.5MM | Largeur de colle: | 3.5mm |
| Surligner: | machine de revêtement de l'extrusion 47m/Min,Double machine en verre de revêtement |
||

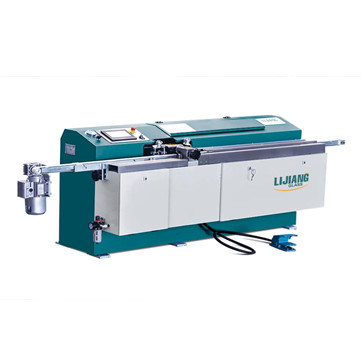

Machine butylique d'extrudeuse pour le verre isolant que la vitesse rapidement de revêtement, peut jusqu'à 47m/min
1. Aperçu et paramètres de produit
La nouvelle machine butylique d'extrudeuse est un équipement nécessaire pour fabriquer l'aluminium-cadre
dactylographiez le verre isolé, même il est nécessaire pour la production plate en verre isolante verticale de presse
ligne. Le butyle qui soit collé sur les les deux le côté du cadre en aluminium par la nouvelle machine butylique d'extrudeuse,
est le premier mastic pour le verre isolant. Ainsi la qualité du butyle décide directement la qualité de
verre isolant et utilisation de la vie.
1,1 aperçu de produit
L'équipement est commandé par le PLC de programme, peut automatique et finir exactement coller la fonction,
les opérateurs doivent seulement soutenir les cadres en aluminium, d'autres (maintenant le rouleau, le transfert et etc.)
sont de finition automatiques en plaçant le programme. Cet équipement convient à la place, rectangulaire,
formé, arc et genres de cadres en aluminium. Le diamètre intérieur du cylindre butylique est 200mm, maximum
peut charger le butyle de Φ195 * 250mm (7kg).
1.1.1 description de structure
L'équipement contient 9 parts, suivant les indications de l'image 1,1 : composez-vous respectivement de l'unité de transfert 1
, circuit hydraulique 2, système 3 (rouleau presseur linéaire 1, pression linéaire roller2 et arc de rouleau
rouleau presseur), unité 4 de bec, unité de mesure d'épaisseur 5], serrant l'unité 6, pneumatique
système 7, système de contrôle 8 et unité 9. de support.
L'unité de transfert se compose du moteur de contrôle de fréquence, des ceintures et des poulies de ceinture. La gamme du fonctionnement
la vitesse pour la ceinture est 5 | 47m/minute ; la taille de la poutre peut être à la main ajustées les roues, celle placent
dans le côté gauche de la machine (voyez de l'image 1,2), après s'être ajusté sur correctement la taille, svp
serrez les vis de réglage avant et arrières. La structure de la présente partie est simple et peut être facilement de s'ajuster, il
a également rapidement la vitesse de transfert, stable et fiable à fonctionner.

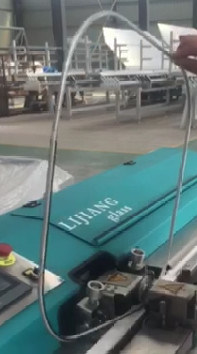

En conditions normales, l'opérateur peut indépendamment finir coller le butyle sur le bilatéral de l'aluminium
cadre dans la taille de 2000 * 2000 millimètres. Quand la taille est plus de 2000 millimètres, devrait être fait
par deux personnes. L'opérateur d'aide devrait être à partir de la bande de conveyeur plus de 200mm, dans l'ordre
pour éviter le danger du fixage et d'impliquer dans la ceinture.
Ceinture de téflon
Utilisant la ceinture non adhésive, continuez à enduire rapidement la vitesse, sauvant beaucoup butylique.
Structure réglable de traverse
La structure réglable de traverse commande la taille de propagation.
Expo de Pékin
Le dispositif a été montré dans l'expo de Pékin de mai 2017. Il a attiré les yeux de beaucoup de personnes.
| Pression de compression | 10-18MPa |
| La température | 110~140℃ |
| Largeur en aluminium d'entretoise | 4-30mm |
| Vitesse | 0-47m/min |
| Diamètre de cylindre butylique | 200mm |
| Alimentation en air | ³ /min de 0.4m |
| Pression atmosphérique | ≥0.6MPa |
| Puissance totale | expression de 415v 50 hertz 3 |
| Dimension | 2950×890×1004mm (L×W×H) |
| Poids |
750kg |
| Nom | Marque | Original |
| PLC | KINCO | La Chine |
| Valve | HAWE | Allemand |
| Appareillage électrique de basse tension | SIEMENS | Allemand |
| De suralimentation hydraulique et pneumatique | MAXIMATOR | Allemand |
| Convertisseur de fréquence | KINCO | La Chine |
| Composants pneumatiques (cylindre/valve) | ARTAC | Taïwan |
| Soupape d'échappement rapide/générateur de vide | SMC | Le Japon SMC |
| Lumière de voyage | OMRON | Le Japon |
| Fibre optique | OMRON |
Le Japon |
