Détails sur le produit:
|
| Nom: | MACHINE À CINTRER D'ENTRETOISE AUTOMATIQUE | Type: | LJZW2020 |
|---|---|---|---|
| Taille de recourbement de maximum: | 2000mm*2000mm | Taille de Min.bending: | 250mm*200mm |
| Largeur en aluminium d'entretoise: | 5.5-27mm | Erreur dimensionnelle: | ±0.5mm |
| Surligner: | machine à cintrer industrielle,machine à cintrer de barre d'entretoise,machine à cintrer d'entretoise de largeur de 27mm |
||

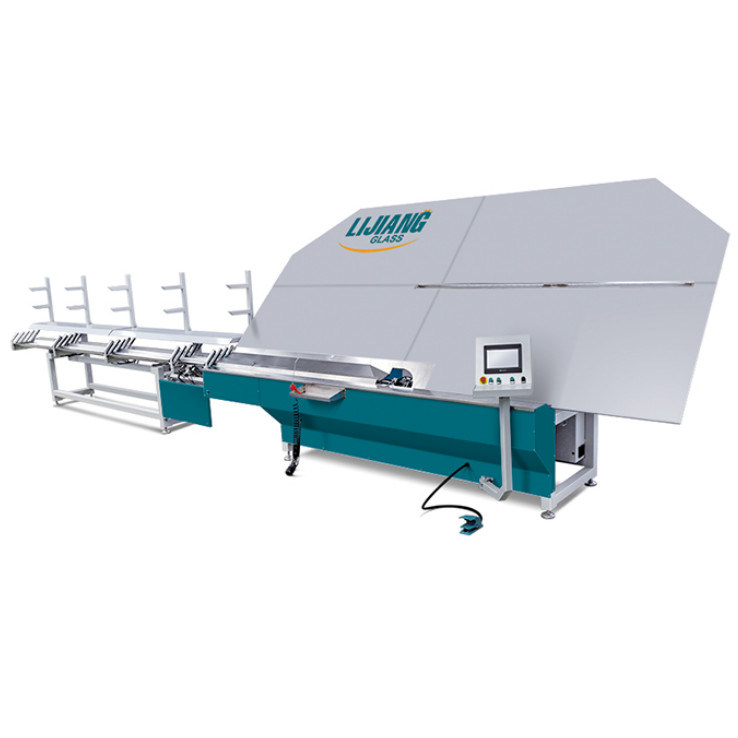

Machine à cintrer LJZW2020 d'entretoise automatique
La machine à cintrer d'entretoise en aluminium automatique est commandée par le PLC. En vertu du mode de
l'entrée de données interactive homme-machine sur l'écran tactile, l'installation peut obtenir prévu
données de paramètre dans différentes caractéristiques des cadres en aluminium rectangulaires, ou le corps convexe
le bord et les données faisantes le coin du polygone composés de section en forme d'arc ou de bride droite pas davantage
que 8 bords. Simultanément, acquérez la quantité des cadres en aluminium qui sont exigés
pour être traité, aussi bien que le paramètre de l'autre équipement de contrôle dans l'opération précise,
ce qui satisfont essentiellement les formes exigées du verre isolant actuel.
Aperçu d'architecture
La machine à cintrer d'entretoise en aluminium automatique se compose de deux parts, support de stockage et
ontology de machine à cintrer.
Support de stockage
Le support de stockage inclut quatre coffres mobiles de stockage, plate-forme de remplissage, cuvette-changeant
mécanisme, examen de cuvette et d'autres systèmes et composants.
(1) cuvette : Les quatre cuvettes de stockage peuvent sauver un à quatre types d'entretoises en aluminium avec
la même largeur ou différentes largeurs, fournissant pour l'accès automatique quand l'équipement fonctionne.
Les quatre cuvettes peuvent être librement en commutant la position ;
(2) plate-forme de remplissage : la plate-forme de remplissage fournira à des opérateurs une plate-forme de fonctionnement à
ajoutez les matériaux à la cuvette ;
(3) système de alimentation automatique : quand l'équipement est système de alimentation en fonction et automatique
transportera l'entretoise en aluminium dans la position prête ; en cours de recourbement, si
l'entretoise en aluminium utilisée pour se plier a atteint l'extrémité, alors système de alimentation automatique va le faire
accomplissez les actions suivantes de l'entretoise en aluminium pour assurer la continuité du recourbement
travail et réaliser la fonction sans produit de queue ;
(4) mécanisme Cuvette-changeant : si les bandes en aluminium dans la pré-cuvette sont faites, alors elle est
disponible pour actionner le système matériel-changeant pour changer en cuvette avec des matériaux.
(5) commutateur de pied du changement de cuvette : elle est employée pour ouvrir le dispositif verrouillé, et actionne la cuvette
mécanisme changeant.
Adoptez Siemens électrique.
Trou automatique de remplissage de gaz de perceuse
Entretoise imprimant la fonction de code
| Taille de recourbement maximale | 2000mm*2000mm |
| Taille de recourbement minimale | 250mm*200mm |
| Largeur en aluminium d'entretoise | 5.5-27mm |
| Erreur dimensionnelle | ±0.5mm |
| Erreur d'angle | ±1º |
| Vitesse de traitement | 17s |
| Alimentation en air | ≥0.65MPa |
| Puissance totale | AC220/380V 50Hz 2.5KW |
| Dimension | 10500mm*2200mm*2600mm |
| NOM | ORIGINE | MARQUE |
| PLC | L'Allemagne | SIEMENS |
| Conducteur servo | L'Allemagne | SIEMENS |
| Moteur servo | L'Allemagne | SIEMENS |
| Composant de basse tension | L'Allemagne | SIEMENS |
| Triplet | Taïwan | AIRTAC |
| Cylindre | Taïwan | AIRTAC |
| Relais | Le Japon | OMRON |
| Capteur | LA CORÉE | AUTONICS |
| Écran tactile | Taïwan | WEINVIEW |
| Guide | Taïwan | TBI |
| Vanne électromagnétique | Taïwan | AIRTAC |
| Puissance de commutateur | Taïwan | TENDEZ |
