Machine de remplissage manuelle pour le déshydratant en verre de façade d'IGU remplissant traitement en verre isolant de Mahcine

Utilisation remplissante de mahcine de déshydratant en verre de façade d'IGU pour isoler le traitement en verre

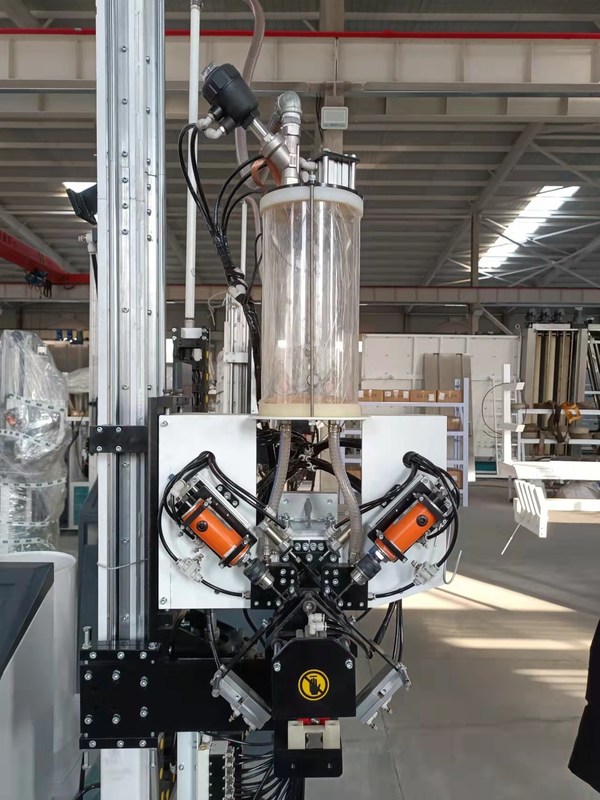

Machine de remplissage déshydratante LJGZ 2020

Caractéristique principale

• Adoptez le système de contrôle de PLC de Siemens

• Le tamis moléculaire peut être 0,5 – 0.9mm

• Interface d'écran tactile, simple et évident

• La taille de machine peut être ajustée selon la taille du cadre d'entretoise

• Automatiquement chargeant et compléter le niveau du tamis moléculaire

• Doubles tubes pour que décharger augmente la vitesse remplissante

• Le temps remplissant peut être ajusté

• Automatiquement forant, remplissant et scellant

• Les pièces de noyau sont des marques importées

• Tamis moléculaire de grandes particules de suffisance

Données techniques

Format de l'image de maximum	2000mm*2000mm (2500mm*2500mm)
Format de l'image minimal	300mm*250mm
Caractéristiques en aluminium	6A- 27A
Source d'air	≥0.65MPa
Alimentation d'énergie et puissance	AC220V 50Hz 1KW
Le diamètre de tamis moléculaire a eu besoin	0.5-0.9 millimètre ou 1,0 – 1.5mm
Dimension	1100mm*1100mm*3600mm

Machine de transfert en aluminium de cadre LJSKJ02

Caractéristique principale

• Transport de cadre d'entretoise

• Opération facile, simple et flexible

Données techniques

Alimentation d'énergie	380V 50Hz
Puissance totale	0.18kw
Dimension	2520*3012*3000mm

Robot de scellage en verre isolant vertical LJTJ2540

Caractéristiques principales :

• Commandes système servo du Japon Yaskawa, 8 haches, 7 ensembles de machine de scellage de système de servocommande, complètement automatique et à haute efficacité

• 4 sections, verre d'entreposage en boîte

• Courroie Adopt, transfert doux et position précise

• Automatiquement coins en verre de réparation avec le grattoir et le rouleau

• Automatiquement taille en verre de mesure, profondeur de colle (30mm)

• Chaque automatique-fonction est avec l'opération manuelle

• Peut enduire le double verre

• Formez le verre avec les bords facultatifs, verre d'étape, le verre triple (facultatif)

• Un ensemble de pompe de gavage commande deux groupes de mastics (facultatifs)

• Peut employer les mastics structurels de silicone, de polysulfure et de silicone

• La tête de colle est dans l'avant de la machine, qui est facile pour le verre de revêtement d'étape

• Peut être reliée à la chaîne de fabrication en verre l'isolation

• Avec la fonction de balayage de code (facultative)

Données techniques

Taille en verre maximale	2500*4000mm
Taille en verre minimale	400*300mm
Épaisseur en verre	12-56 millimètres
Vitesse fonctionnante	5-40m/min
Pression atmosphérique	≥0.6MPa
Pression de compression	32MPa
Puissance de tension	380V 15kw
Dimension hors-tout	11000*2000*3500mm

Paramètres électriques

NOM	ORIGINE	MARQUE
Moteur servo	Le Japon	YASKAWA
Conducteur servo	Le Japon	YASKAWA
Unité centrale de traitement	Le Japon	YASKAWA
Composant de basse tension	L'Allemagne	SIEMENS
Voie de guidage	Taïwan	HIWIN
Alimentation d'énergie de changement	Taïwan	MW
Commutateur de capteur	La Corée	AUTONICS
Composant pneumatique	Le Japon	SMC
Écran tactile	La Chine	GAOSHAN
Moteur servo	Le Japon	YASKAWA
Conducteur servo	Le Japon	YASKAWA

Chaîne de fabrication en verre isolante de verticale automatique

LJBZ3370

REPRÉSENTATION

• Système de contrôle de PLC de l'Allemagne Siemens, interface d'écran tactile

• Identification automatique de verre enduit et bas-e

• 3 paires de pinceaux peuvent laver en ligne et bas-e verre en différé

• La machine à laver adopte le dispositif matériel et imperméable de solides solubles

• Système de chauffage à air

• Début de fan d'air et établissement automatiques d'arrêt

• Système de réduction du bruit

• Affichage en ligne de vitesse de lavage

• Travail intermittent intelligent, énergie économisante

• Conseil pressant réglable pour continuer le plat presser la surface directement

• Le classement automatique de gaz peut placer la valeur de gaz et montrer le processus de remplir en ligne de concentration en gaz élevée

• Mode de connexion de prise d'aviation

• Applicable pour produire l'atterrisseur triple/verre formé d'IG /step

Les détails présentent du LJBZ3370

• section de 01 transferts

Mécanisme de revêtement de détection, détection automatique de bas-e film en différé

• machine à laver 02

Caractéristique principale :

• Utilisant 6 morceaux de pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre

• Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assurent que chaque vis n'est pas lâche, et évitent la résonance du souffleur.

• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur

• La boîte d'opération avec l'affichage de vitesse de lavage, peut exactement montrer la vitesse de lavage (les 8-10m)

• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau

• Système européen de silencieux

• Matériel d'acier inoxydable

• section de 03 décharges

• Verre de stockage

• 04 inspection et section d'installation

La nouvelle structure de cette section est changée en structure de levage de poutre intégrée (double poutre). Il est facile d'inspecter et essuyer le verre

• section de 05 transferts

• Mesure automatique de l'épaisseur en verre. Elle peut être employée selon les besoins réels en travaillant.

• 06 pressant et section remplissante

Caractéristique principale :

• (3300mm*7000mm) le verre isolant long Ultra peut être comprimé

• Adopte la bande de conveyeur pour transférer le verre, moteur servo d'utilisations pour presser le verre

• La plaque de pression peut être ouverte pour l'entretien facile

• Pressurage du conseil avec la structure réglable garantir la durée de vie durable

• Remplissez automatiquement gaz d'argon d'effet de scellage significatif, un contenu plus élevé d'argon

• Placez les zones pour remplir taille différente de verre de méthode de scellage complémentaire réduit la perte d'argon

• Peut placer la valeur de gaz et montrer le processus du gaz de remplissage sur l'écran tactile

• Capteur de réaction rapide pour le contrôle permanent du processus de remplissage de gaz

• La concentration en gaz peut atteindre plus de 90%

• Aucun besoin aux forages sur le cadre d'entretoise

• Le gaz standard est gaz d'argon

• section de 07 décharges

• Verre de stockage

• Peut être relié à la machine le scellage

Données techniques

Taille en verre maximale	3300mm*7000mm
Taille en verre maximum pour le gaz de remplissage	3300mm*7000mm
Taille en verre minimale	280mm*450mm
Épaisseur en verre	3-30mm
Épaisseur en verre isolante	80mm
Vitesse de lavage en verre	2-10m/min
Vitesse en verre de convoyeur	45m/min
Brosses de lavage	3 paires de pinceaux avec des cheveux de 0.1mm
Approvisionnement en eau	Consommation d'eau : conductivité 0.5t/h : 40μs/cm
Alimentation en air	Écoulement : 1500L/min
Pression atmosphérique	≥0.8MPa
Puissance totale	3P 380V 50HZ 40KW
Dimension	47200*3500*4500mm
Poids	8500kg

Paramètres électriques

NOM	ORIGINE	MARQUE
PLC	L'Allemagne	SIEMENS
Appareil électrique de basse tension	L'Allemagne	SIEMENS
Convertisseur de fréquence	L'Allemagne	SIEMENS
Moteur servo pour le verre d'étape	Le Japon	FUJI
Commutateur photoélectrique	L'Allemagne	MALADE
Commutateur micro	Taïwan	TENDEZ
Le voyant de bouton et de signalisation	La France	SCHNEIDER
Écran tactile	Taïwan	WEINVIEW
Relais intermédiaire	Le Japon	OMRON
Moteur de brosse	La Chine	QINGHUA
Pompe à eau	La Chine	LINGXIAO
Guide	Taïwan	HIWIN
Composants pneumatiques	Taïwan	AIRTAC
Ligne d'IG sans gaz de remplissage en ligne

NOM	ORIGINE	MARQUE
Moteur servo	L'Allemagne	SIEMENS
PLC	L'Allemagne	SIEMENS
Appareil électrique de basse tension	L'Allemagne	SIEMENS
Convertisseur de fréquence	L'Allemagne	SIEMENS
Moteur de transfert	Taïwan	LINHAI
Moteur de brosse	Taïwan	LINHAI
Pompe à eau	La Chine	LINGXIAO
Guide	Taïwan	HIWIN
Composants pneumatiques	Taïwan	AIRTAC
Mesure électrique	La Chine	MIRAN
Commutateur photoélectrique	L'Allemagne	MALADE
Commutateur micro	Taïwan	TENDEZ
Le voyant de bouton et de signalisation	La France	SCHNEIDER
écran tactile	Taïwan	WEINVIEW
Relais intermédiaire	Le Japon	OMRON
Ligne d'IG avec le gaz remplissant en ligne

Robot de scellage en verre isolant vertical LJTJ2540

Application

l adoptent 8 moteurs servo

l adoptent le système de servocommande du Japon avec la représentation stable

l automatiquement taille de mesure, profondeur de colle et vitesse en verre de colle avec l'ajustement linéaire

l courroie Adopt à maintenir lisse pour transporter avec la position précise

l pièces de rechange sont produits avec la standardisation élevée et la haute précision, s'assurent que la machine peut être utilisée avec le fonctionnement à long terme

l les coins en verre sont plein sans bulles d'air, la surface douce, aucun besoin à

machine complètement automatique et à haute efficacité de l

l nouvelle conception de grattoir, particulièrement pour faire le train IG avec très même des côtés et des coins, sans toutes bulles.

l réparent automatiquement les coins en verre avec la belle surface

l lissent pour transporter sans éraflure et pollution

des pièces de lSingle-fonction sont équipées des fonctions manuelles, ajustement facile

Dispositif de colle de dos de Ø

Quand la pression augmentant, plus de colle B retournera automatiquement, les matériaux économisants.

• Dispositif de corps de dyade

Le dispositif de corps de dyade a deux fonctions. Le gauche est employé pour filtrer les impuretés et l'humidité quand gaz remplissant dans, puis les bons jeux un le rôle de la lubrification.

Données techniques

Taille de Max.glass	2500mm*4000mm
Taille de Min.glass	280mm*400mm
Épaisseur en verre	12-56mm
Vitesse fonctionnante	5-40m/min
Pression atmosphérique	0.6-0.8MPa
Pression de compression	<350kg>
Angle plat	6° - 9°
Poids en verre maximum	400kg
Tension	380V 50Hz 3P

Liste de composantes principales

Nom	Marque
Commutateur	SIEMENS
Moteur servo	Le Japon YASKAWA
Modèle d'entrée-sortie	Le Japon MSYSTEM
Composant à tension inférieure	Siemens
Unité centrale de traitement	Le Japon YASKAWA
Convertisseur de fréquence	Le Japon OMRON
Alimentation d'énergie de changement	Taïwan MW
Composant pneumatique	Le Japon SMC
PLC	Siemens
Voie de guidage	Siemens
