Détails sur le produit:
|
Nom: | Double chaîne de production en verre de Glaizng | Taille maximale du verre: | 2000*2500mm pour DGU avec le gaz de remplissage |
---|---|---|---|
Szie en verre minimum: | 450*280mm | Direction: | De droite à gauche/de gauche à droite |
Fonction facultative: | 4-side étape IGU | Brosses de lavage: | 6 morceaux |
Surligner: | Chaîne de production en verre isolante verticale,Chaîne de production en verre isolante remplissante de gaz,Installation de fabrication en verre remplissante de gaz |

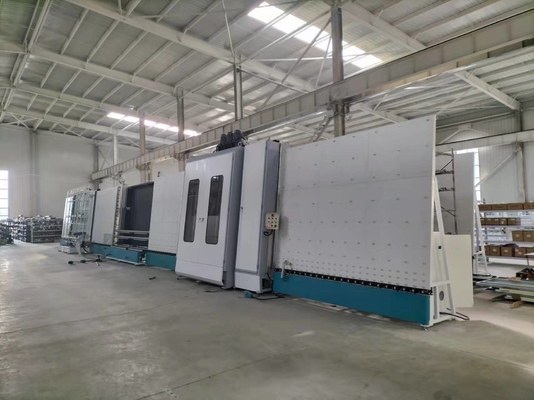

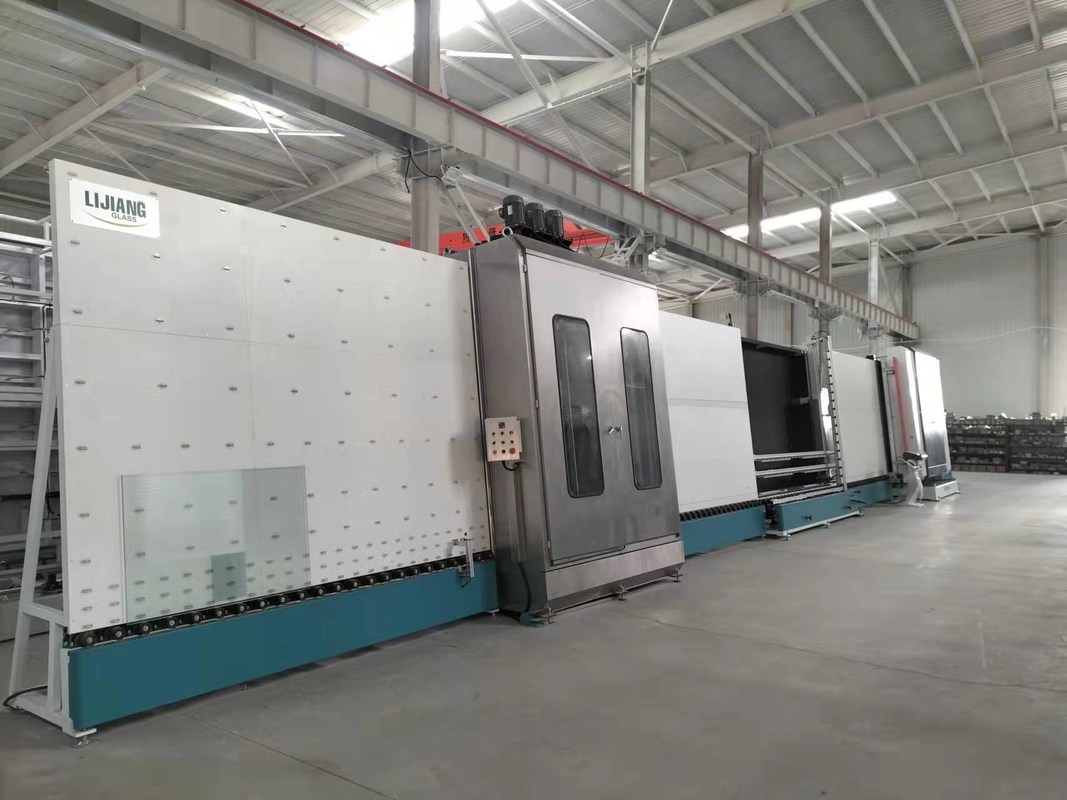

Chaîne de production en verre isolante verticale automatique installation de fabrication en verre avec le remplissage de gaz
APPLICATION de chaîne de production en verre isolante
La chaîne de production en verre isolante verticale se compose de quatre sections, sections de transfert, sections de lavage, sections d'inspection et sections de pressing. Elle emploie la technologie de pointe pour rendre de haute qualité et la variété DGU automatiquement, comme le double verre, le verre triple, le bas-e verre, le verre formé et le verre fait un pas.
Section de transfert
1. Bas-e capteur en verre
Ce capteur est installé avant machine à laver. Il peut automatiquement identifier le bas-e verre, empêchant le verre de laisser tomber la basse-e surface, et il n'endommagera pas le verre
2. Rouleau de convoyeur
Le transfert : La roue avant et arrière de transfert sont tout déplacées, tous activement transférés. Elle peut garantir le grand verre de taille et le passage en verre épais sans à-coup. Utilisant un meilleur processus, le fond de la plaque d'acier inoxydable, peut être plus stable transmis, et a été maintenu dans une ligne droite
Section d'inspection
La partie de vérification utilise des tubes de LED pour vérifier si le verre est propre ou pas.
Section de lavage
3. Matériaux
La section entière de lavage et de séchage adoptent l'acier inoxydable 304, y compris le plat et les pièces de rechange intérieures.
Le plat d'épaisseur peut jusqu'à 4mm et le plat intérieur peut être 8mm. La représentation d'équipement est meilleure et la durée de vie est beaucoup plus longue.
Quand la température est basse, la fonction de chauffage de l'eau peut être employée
4. Six brosses
Il a 6 brosses qui sont toutes les pinceaux, peut laver le verre plat, le verre d'humeur et le bas-e verre. Il a un diamètre des poils moins de 0.1mm, jamais verre de dommages, particulièrement pour le bas-e verre.
5. dispositif de réduction du bruit
Le bruit peut être commandé en-dessous de 90 décibels à l'aide de la vitesse et des éponges en nylon.
6. Système de chauffage de l'eau
Adopte le système de chauffage à air, emploie l'eau molle pour laver le verre clairement.
7. Grands convertisseur de fréquence et souffleur (système simple ou double de souffleur)
Il y a un système de souffleur et un grand convertisseur de fréquence. Le souffleur peut être divisé en vers le haut de et en bas de deux parts, chacun d'eux sont couteau de fréquence. Les deux pièces fonctionneront en même temps quand séchant un verre de grande taille (height>1.5m), alors qu'il y a seulement des vers le bas-parties séchant pour le verre de petite taille (taille<1>, économisant beaucoup d'énergie.
8. identifiez automatiquement l'épaisseur en verre
1). Il y a un dispositif commun universel, quand l'épaisseur en verre a été changée, le couteau de vent avancera et vers l'arrière ajustera la distance de sorte que la distance relative entre le couteau de vent et le verre soit constante, afin d'éviter d'endommager l'en raison en verre des changements de l'épaisseur en verre.
2). Il y a les vitesses à chaînes des deux côtés du fond du verre pour transférer activement le verre qui peut garder une vitesse rapide, le verre non seulement de grande taille et de petite taille peut également être passé rapidement.
Section de gaz pressant et remplissant (facultative)
9. Pressurage de la partie
Pour la ligne remplissante de gaz, nous utilisons le moteur servo et la courroie pour presser le verre isolant.
1). Le moteur servo peut être exactement calculé l'épaisseur de la bande en verre et en aluminium pour votre presse en verre. Comparé à traditionnel
station hydraulique par pression, il garantit la pression précise en même temps, sans endommager le verre et augmenter pressant la vitesse.
2). La courroie est forme dentelée, le pressing sera plus précise.
10. Plat arrière réglable
Nous adoptons la technologie de commande numérique par ordinateur dans le conseil pressant. La ligne normale a 74 points réglables pour maintenir de retour le plat droit tout le temps, cependant, la ligne de remplissage de gaz a 88 points réglables.
11. Économie d'énergie de presser la fonction
Il adopte 3 commutateurs micro, qui divisent la partie pressante en 4 sections.
Chaque commutateur micro reçoit le signal ajoutera une partie de l'emplacement de travail. Quand le commutateur micro correspondant n'est pas touché, la région ne fonctionne pas.
Ce qui est plus, les deux côtés et fonds du verre seront scellés pour assurer l'effet de gonflage. Il peut sauver beaucoup de puissance de gaz et d'électricité d'argon.
12. Gaz remplissant ultra-rapide d'argon en ligne (facultatif)
Gaz remplissant automatiquement d'argon avec 22s pour l'une seule pièce du verre de double vitrage. Peut placer et montrer la valeur de gaz sur l'écran selon notre demande. Comme 85%, 88%, 90%, 95%, 97%, 99%, 100%.
Nous pouvons observer le contenu d'argon et de remplir vitesse intuitivement, fournissant la garantie pour la production du verre isolant de haute qualité.
Quand deux morceaux de verre sont proches du film, il commencera à remplir gaz d'argon à partir du fond du verre. Quand la valeur réglée précédente est atteinte, l'inflation s'arrêtera automatiquement.
NOM | ORIGINE | MARQUE |
Moteur de transfert | Taïwan | LINHAI |
Moteur de brosse | La Chine | QINGHUA |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |
mesure électrique | La Chine | MIRAN |
moteur servo | Le Japon | YASKAWA |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Commutateur photoélectrique | La Corée | AUTONICS |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Ligne d'IG avec le gaz remplissant en ligne |
