Détails sur le produit:
|
Certification: | CE | Nom: | Machine de développement en verre isolante de taille enorme automatique |
---|---|---|---|
Tension: | 380V 50Hz 3P | Condition: | NOUVELLE machine |
Garantie: | 1 an | Taille en verre minimale: | 280*400 |
Épaisseur IG: | 60mm | Taille en verre maximale: | 2500*3500 |
Brosses de lavage: | 6 morceaux | Épaisseur en verre plate: | 3-15mm |
Surligner: | Chaîne de production enorme de double vitrage de taille,Équipement en verre isolant de taille enorme,chaîne de production de double vitrage de 60mm |

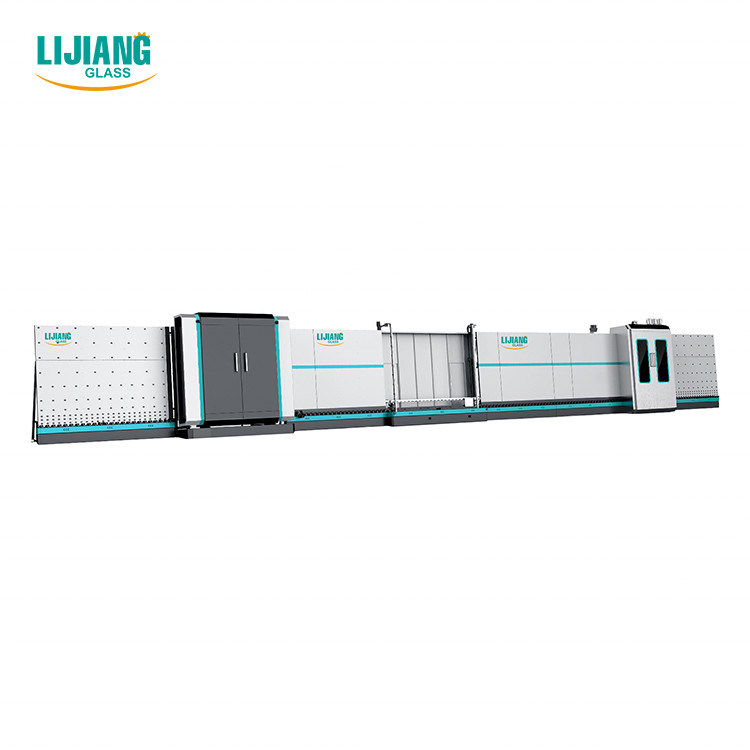

Chaîne de production en verre isolante enorme de double vitrage de taille pour la fenêtre et les portes

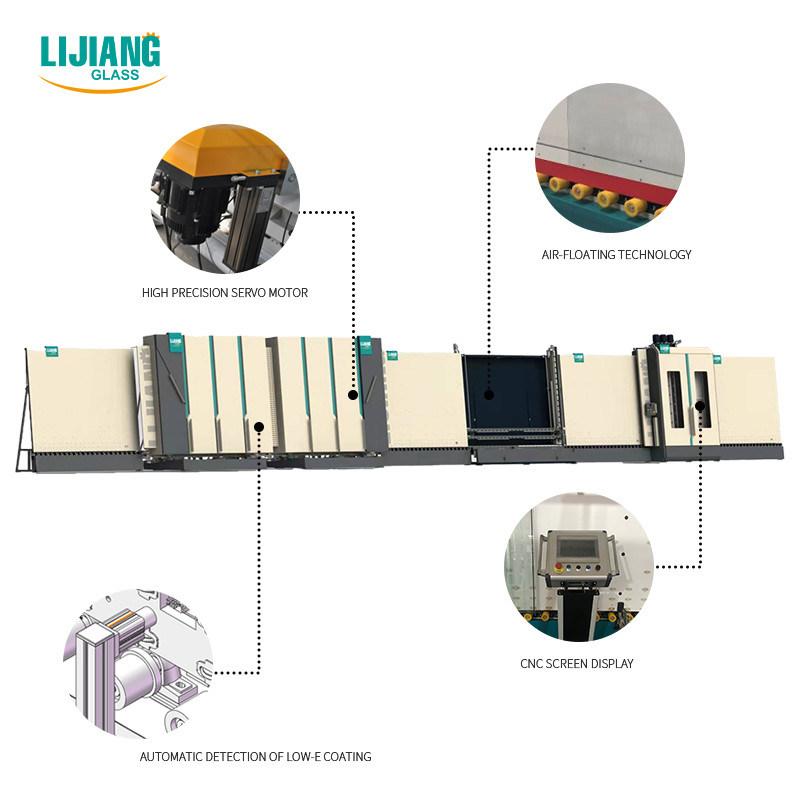

Caractéristique principale de double chaîne de production en verre isolante de taille enorme avec le remplissage automatique de gaz
1, partie de chargement
Pour éviter le bas-e verre a mis le côté inverse et laisse les marques ou l'éraflure de roue bas-e revêtement que nous employons l'inspection de revêtement - film en métal conducteur (l'autre société emploient la détection photoélectrique, dure pour reconnaître pour un plus haut revêtement transparent de film)
(Colonne de nylon et de polyuréthane + en métal
2, lavage et partie de séchage
* trois pinceaux de paires peuvent laver le bas-e verre et le verre normal, le diamètre est moins de 0.1mm.
* les matériaux sont acier inoxydable.
* le couteau de vent est conception de flotteur, il gardent toujours le droit et la distance appropriée 3mm entre la surface et le couteau en verre de vent (même comme structure de LISEC (remarque : 3mm est la meilleure distance de séchage)
Il y a un dispositif commun universel. Quand l'épaisseur en verre a été changée, le souffleur peut avancer et vers l'arrière ajuster la distance, de sorte que la distance relative entre le couteau de vent et le verre soit constante, afin d'éviter d'endommager le film en verre dû au changement de l'épaisseur en verre.
* la compression-roue d'arrière avant et sont tout activement de se déplacer et transporter. Aucune mère la taille en verre n'est grands petite/épaisse/mince (8mm), il garantissent tout le passage en verre sans à-coup. (Mêmes comme LISEC)
3, détectant la partie
4, pièce d'Assemblée
La structure de levage de poutre intégrée (doubles poutres) commode pour détectent et essuient le verre
5, remplissage de gaz et pièce de pressurage
1, 测厚 de mesure d'épaisseur : le cylindre conduit la règle électronique pour mesurer l'épaisseur en verre et la largeur en aluminium de cadre, pour fournir des paramètres pour l'inflation et le pressing servo
2, déplacement synchrone de poutre de ceinture : la poutre synchrone de ceinture se déplacera selon l'épaisseur en verre et la largeur en aluminium de cadre pour s'assurer que le trou d'inflation a été entre le premier et deuxième cadre en aluminium en verre pour gonfler l'espace (la valeur viennent de la tige pousseuse de C.C et de la règle électronique)
3, ont entré la concentration en gaz d'argon dans l'écran tactile selon le client exigé
4, fonction d'affichage : l'écran tactile montrera le traitement remplissant de gaz entier d'argon, vous connaîtra très clair combien déjà de gaz d'argon a classé à l'intérieur
E, INTOXIQUENT le remplissage du fond
(Vieux type)
La partie pressante était clivage dans 4 parts (par 800mm), quand le passage de petite taille en verre (moins de 800mm) par la section de remplissage de pressing et de gaz, seulement une part de travail.
Si plus de 800mm sauf moins de 1600mm, il deux parts fonctionnent, n'ont besoin non du travail remplissant entier de section de presse et de gaz. il peut épargner le verre d'argon.
F, manière latérale de joint suit le scellage (le nouveau type)
(le côté de machine font détecter un senseur de l'oxygène avec 7-8 des points.
Pièces pressantes réglables de G
1, ont là l'effort après soudure dans le cadre pressant, des problèmes tellement en basse forme est inéluctable après utilisation d'une certaine heure (la machine ne peut pas presser DGU correctement, également et étroitement)
Pour cette question inéluctable inégale, voici notre solution
2, pressing de vis sans fin
Convoyeurs d'Air-appui de H (fonction facultative)
Garantissez l'intérieur de DGU propre sans marques de roues
Après avoir lavé et avant pressé sont tout l'appui aérien
Composants de l'électricité d'I
Nous employons le yaskava de l'Allemagne simens/Japon
Liste de composantes principales
Composants | Marque | Remarque |
Moteur servo | L'Allemagne Simens | Pour le verre fait un pas |
Conducteur servo | L'Allemagne Simens | Pour le verre fait un pas |
Moteur servo | L'Allemagne Simens | Pour le transfert |
Moteur servo | L'Allemagne Simens | Pour la presse |
PLC | L'Allemagne Simens | |
Composant de basse tension | L'Allemagne Simens | |
Convertisseur de fréquence | L'Allemagne Simens | |
Alimentation d'énergie de changement | Taïwan MW | |
Commutateur optoélectronique | La Corée Autonics | |
Composant pneumatique | Taïwan Airtac | |
Composant pneumatique | Taïwan Airtac | |
Écran tactile | Taïwan Wenview | |
Commutateur de voyage | Taïwan (TENDEZ) | |
Relais | Le Japon Omron | |
Le voyant de bouton et de signalisation | Schneider français |
Données techniques
Taille de 2000*2500 Max.glass
|
Verre normal |
2000*2500mm (二次压合 de 2000*3000mm)
|
Verre avec le gaz d'argon | 2000*2500mm | |
Taille 2500*3500 en verre maximum | Verre normal | 2500*3500mm (二次压合 de 2000*4000mm) |
Verre avec le gaz d'argon | 2500*3200mm | |
Taille de Min.glass | 280*450mm | |
Épaisseur en verre | 3-15mm | |
Épaisseur en verre isolante | 50mm (spécial fait pour l'avis spécial du besoin de 60mm) | |
Vitesse de lavage en verre | Hiver 6-7m/min de l'été 8-10m/min | |
Vitesse en verre de convoyeur : | 45m/min | |
Brosses de lavage | 3 paires | |
Approvisionnement en eau : | Consommation d'eau : conductivité 0.5t/h : ≤50μs/cm6-7 | |
Alimentation en air | Écoulement : 0.8m/min | |
Pression atmosphérique | ≥0.8MPa | |
Puissance totale | 3P 380V 50HZ 34KW | |
Dimension | 23500 *3500*3700mm |
Machine à cintrer d'entretoise en aluminium
l cadre d'entretoise de 1*1m était la courbure W 20s.
L'erreur de l'angle de cadre d'entretoise est dans le withib 10 um, 1mm=100 um
Erreur de taille 1mm
Formé
Je peux plier l'entretoise en aluminium /technoform /Alupro /thermix/
l entretoise se relient automatiquement et coupe.
l machine s'arrêtent automatiquement quand l'utilisation d'entretoise.
l recourbement continu de soutien, pour éviter automatiquement la connexion d'entretoise tout en se pliant et coupant
l relient automatiquement l'entretoise - connecteur
l fonction à télécommande
l fonction d'entrée d'USB, il peut lire pour exceler des données directement
l pièces de rechange de toute la machine ont le code d'identification, commode pour le service après-vente
l connecteurs, commodité et sécurité résistants pour l'installation et l'élimination des imperfections
l utilisation magnétique Taïwan Airtac de valve
l système de contrôle allemand de PLC de Siemens
l système de servocommande du Japon Fuji
l 12 unités d'entretoise de stockage (option)
l acier inoxydable /option d'acier inoxydable /Allmetal de Swisspacer/)
(L'acier inoxydable et l'entretoise chaude de bord ne peuvent pas exister en même temps)
l forage pour remplir de gaz (option)
l impression de jet d'encre d'entretoise, diverse couleur est disponible pour le logo de société ou la date de production (l'option)
l impression de Laber (option)
l code de deux-dimension de balayage de scanner, code barres (option)
l roue pressante distincte de cadre d'arc, plus précise que l'outil de recourbement
Particulièrement du cadre d'hexagone et d'octogone (facultatif)
l ERP (facultatif)
Remarque : Outil de recourbement
le cadre de rectangle de *For là ont trois que la taille (6A/9A/12A) était élogieuse
L'autre besoin de taille payer la taille 42$/per supplémentaire
* du cadre de cercle, d'hexagone et d'octogone, taille 300$/per
Paramètre technique principal
Taille de Max.bending | 2000*2000mm |
Taille de Min.bending | 250*200mm |
Largeur en aluminium d'entretoise | 6-27A |
Rayon d'arc | 60°-150° |
6A-16A | |
Erreur dimensionnelle : | ≤±0.5mm |
Erreur d'angle | ≤±1º |
entretoise en aluminium de 1m*1m | 17s |
Alimentation en air | ≥0.65MPa |
Puissance totale | AC220/380V 50Hz 2.5KW |
Dimension | 10500mm*2200mm*2600mm |
Composantes principales de machine à cintrer d'entretoise
NOM | MARQUE |
PLC | SIEMENS ALLEMAND |
Appareillage électrique de basse tension | SIEMENS ALLEMAND |
Moteur servo | SIEMENS ALLEMAND |
Conducteur servo | SIEMENS ALLEMAND |
Relais | LE JAPON OMRON |
Robot en verre isolant vertical de cachetage de LJTJ
Caractéristique principale
