Détails sur le produit:
|
Nom: | robot de scellage | Tension: | 380 V 50HZ 3P |
---|---|---|---|
Puissance: | 15KW | Taille en verre maximum: | 2500*4000mm |
Taille en verre minimum: | 400*300 millimètre | Épaisseur en verre: | 12-56 millimètres |
Vitesse fonctionnante: | 5-40m/min | Demension: | 8700*2500*3500 millimètre |
Poids: | 5000 kilogrammes | ||
Surligner: | Machine en verre de cachetage de façade d'IGU,Robot de scellage automatique de façade d'IGU,robot 40m/min de scellage automatique |

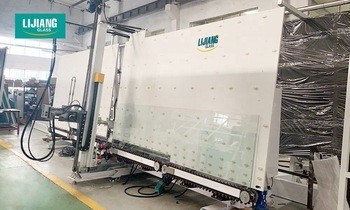

Robot de scellage automatique de scellage en verre de machine de façade d'IGU
Caractéristiques principales :
• Commandes système servo du Japon Yaskawa, 8 haches, 7 ensembles de machine de scellage de système de servocommande, complètement automatique et à haute efficacité
• 4 sections, verre d'entreposage en boîte
• Courroie Adopt, transfert doux et position précise
• Automatiquement coins en verre de réparation avec le grattoir et le rouleau
• Automatiquement taille en verre de mesure, profondeur de colle (30mm)
• Chaque automatique-fonction est avec l'opération manuelle

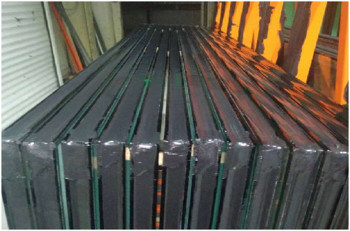

• Peut enduire le double verre
• Formez le verre avec les bords facultatifs, verre d'étape, le verre triple (facultatif)
• Un ensemble de pompe de gavage commande deux groupes de mastics (facultatifs)
• Peut employer les mastics structurels de silicone, de polysulfure et de silicone
• La tête de colle est dans l'avant de la machine, qui est facile pour le verre de revêtement d'étape
• Peut être reliée à la chaîne de fabrication en verre l'isolation
• Avec la fonction de balayage de code (facultative)
Données techniques
Taille en verre maximale | 2500*4000mm |
Taille en verre minimale | 400*300mm |
Épaisseur en verre | 12-56 millimètres |
Vitesse fonctionnante | 5-40m/min |
Pression atmosphérique | ≥0.6MPa |
Pression de compression | 32MPa |
Puissance de tension | 380V 15kw |
Dimension hors-tout | 11000*2000*3500mm |
Paramètres électriques
NOM | ORIGINE | MARQUE |

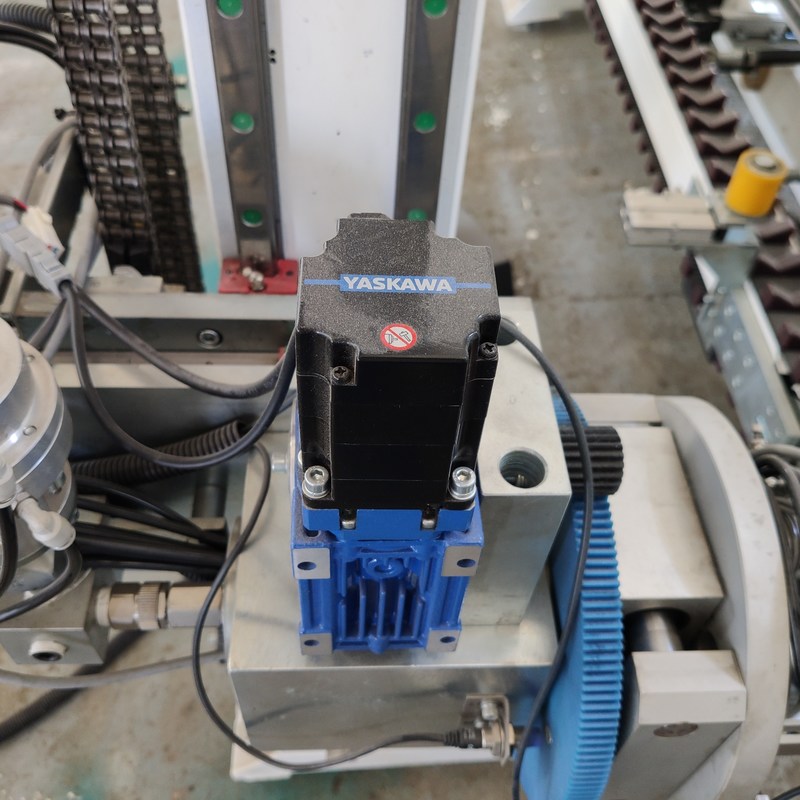

Moteur servo | Le Japon | YASKAWA |
Conducteur servo | Le Japon | YASKAWA |
Unité centrale de traitement | Le Japon | YASKAWA |
Composant de basse tension | L'Allemagne | SIEMENS |
Voie de guidage | Taïwan | HIWIN |
Alimentation d'énergie de changement | Taïwan | MW |
Commutateur de capteur | La Corée | AUTONICS |
Composant pneumatique | Le Japon | SMC |
Écran tactile | La Chine | GAOSHAN |
Moteur servo | Le Japon | YASKAWA |
Conducteur servo | Le Japon | YASKAWA |
Chaîne de fabrication en verre isolante de verticale automatique
LJBZ3370
REPRÉSENTATION
• Système de contrôle de PLC de l'Allemagne Siemens, interface d'écran tactile
• Identification automatique de verre enduit et bas-e
• 3 paires de pinceaux peuvent laver en ligne et bas-e verre en différé
• La machine à laver adopte le dispositif matériel et imperméable de solides solubles
• Système de chauffage à air
• Début de fan d'air et établissement automatiques d'arrêt
• Système de réduction du bruit
• Affichage en ligne de vitesse de lavage
• Travail intermittent intelligent, énergie économisante
• Conseil pressant réglable pour continuer le plat presser la surface directement
• Le classement automatique de gaz peut placer la valeur de gaz et montrer le processus de remplir en ligne de concentration en gaz élevée
• Mode de connexion de prise d'aviation
• Applicable pour produire l'atterrisseur triple/verre formé d'IG /step
Les détails présentent du LJBZ3370
• section de 01 transferts
Mécanisme de revêtement de détection, détection automatique de bas-e film en différé
• machine à laver 02
Caractéristique principale :
• Utilisant 6 morceaux de pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre
• Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assurent que chaque vis n'est pas lâche, et évitent la résonance du souffleur.
• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
• La boîte d'opération avec l'affichage de vitesse de lavage, peut exactement montrer la vitesse de lavage (les 8-10m)
• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau
• Système européen de silencieux
• Matériel d'acier inoxydable
• section de 03 décharges
• Verre de stockage
• 04 inspection et section d'installation
La nouvelle structure de cette section est changée en structure de levage de poutre intégrée (double poutre). Il est facile d'inspecter et essuyer le verre
• section de 05 transferts
• Mesure automatique de l'épaisseur en verre. Elle peut être employée selon les besoins réels en travaillant.
• 06 pressant et section remplissante
Caractéristique principale :
• (3300mm*7000mm) le verre isolant long Ultra peut être comprimé
• Adopte la bande de conveyeur pour transférer le verre, moteur servo d'utilisations pour presser le verre
• La plaque de pression peut être ouverte pour l'entretien facile
• Pressurage du conseil avec la structure réglable garantir la durée de vie durable
• Remplissez automatiquement gaz d'argon d'effet de scellage significatif, un contenu plus élevé d'argon
• Placez les zones pour remplir taille différente de verre de méthode de scellage complémentaire réduit la perte d'argon
• Peut placer la valeur de gaz et montrer le processus du gaz de remplissage sur l'écran tactile
• Capteur de réaction rapide pour le contrôle permanent du processus de remplissage de gaz
• La concentration en gaz peut atteindre plus de 90%
• Aucun besoin aux forages sur le cadre d'entretoise
• Le gaz standard est gaz d'argon
• section de 07 décharges
• Verre de stockage
• Peut être relié à la machine le scellage
Données techniques
Taille en verre maximale | 3300mm*7000mm |
Taille en verre maximum pour le gaz de remplissage | 3300mm*7000mm |
Taille en verre minimale | 280mm*450mm |
Épaisseur en verre | 3-30mm |
Épaisseur en verre isolante | 80mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur | 45m/min |
Brosses de lavage | 3 paires de pinceaux avec des cheveux de 0.1mm |
Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
Alimentation en air | Écoulement : 1500L/min |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50HZ 40KW |
Dimension | 47200*3500*4500mm |
Poids | 8500kg |
Paramètres électriques
NOM | ORIGINE | MARQUE |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Moteur servo pour le verre d'étape | Le Japon | FUJI |
Commutateur photoélectrique | L'Allemagne | MALADE |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
Écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Moteur de brosse | La Chine | QINGHUA |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |
Ligne d'IG sans gaz de remplissage en ligne |
NOM | ORIGINE | MARQUE |
Moteur servo | L'Allemagne | SIEMENS |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Moteur de transfert | Taïwan | LINHAI |
Moteur de brosse | Taïwan | LINHAI |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |
Mesure électrique | La Chine | MIRAN |
Commutateur photoélectrique | L'Allemagne | MALADE |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Ligne d'IG avec le gaz remplissant en ligne |
