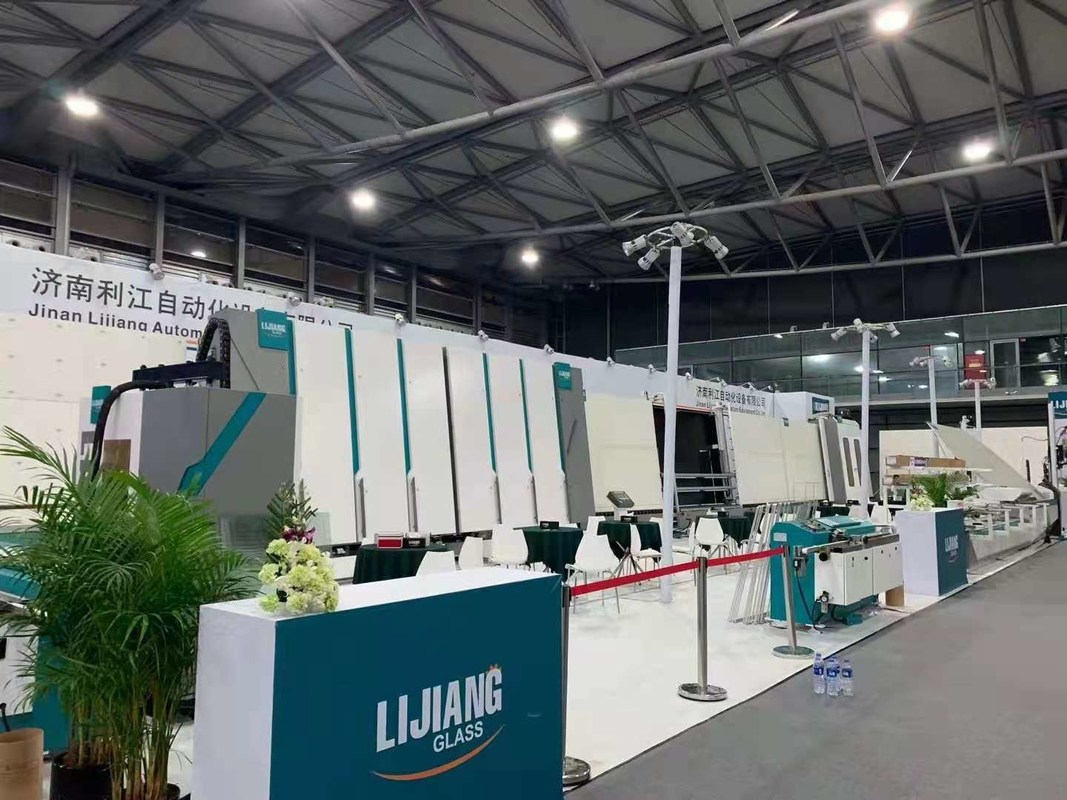

Le double a glacé la chaîne de production en verre isolante la taille enorme 3300*7000mm

Chaîne de production en verre isolante de double vitrage taille enorme 3300*7000mm pour le traitement en verre isolant

Caractéristique principale de chaîne de fabrication en verre isolante de double vitrage

●Système de contrôle de PLC de l'Allemagne Siemens, interface d'écran tactile

●Identification automatique de verre enduit et bas-e

●les pinceaux 3pair peuvent laver en ligne et bas-e verre en différé

●La machine à laver adopte le dispositif matériel et imperméable de solides solubles

●Conseil pressant réglable pour continuer le plat presser la surface directement

●Mode de connexion de prise d'aviation

●Réservoir d'eau avec le système automatique de lavage de contrôle de température et d'eau

●Système de chauffage à air

●Début de fan d'air et établissement automatiques d'arrêt

●Système de réduction du bruit

●Applicable pour produire IG triple et IG formé

●Affichage en ligne de vitesse de lavage

●Travail intermittent intelligent, énergie économisante

Options de ligne en verre isolante remplissante gaz enorme automatique de taille de double

1.Pre-washing

positionnement 2.Automatically précis pour 3 ou 4 le pas de côté IG

le remplissage du gaz 3.Automatic peut placer la valeur de gaz et montrer le traitement de remplir en ligne de concentration en gaz élevée

1. Quelle est la ligne d'IG ?

Les types de la ligne d'IG sont sans argon remplissant et avec le gaz remplissant d'argon. Il y a également deux lignes spéciales d'IG, aère la ligne de flottement d'IG et la ligne rapide superbe d'IG (lavant et pressant deux unités d'IG ensemble).

La ligne d'IG est chaîne de fabrication en verre isolante de Calles, il inclut la machine à laver en verre, l'installation de cadre d'entretoise et la presse à mouler en verre. Nous avons normalement la ligne de 2000*2500, de 2500*3500, de 2500*4000, de 2500*4500 et de 3300*7000 IG.

2. Que notre société fait-elle ?

Le VERRE de LIJIANG est le fabricant dans la ville de Jinan, année de la Chine depuis 2012. Nous faisons la ligne d'IG, robot de scellage en verre isolant, machine à cintrer d'entretoise, machine de remplissage déshydratante de machine butylique d'extrudeuse et ainsi de suite, porviding des machines pour partout dans le monde avec le service après-vente.

3. Comment fournir le service après-vente ?

Pour l'Inde et l'aroud Inde du marché, nous avons deux ingénieurs loal indiens, ils pouvons fournir le service à temps.

Pour le marché de l'Amérique du Sud, nous avons un ingénieur là pour fournir le service.

Pour l'autre marché, nous avons l'équipe d'ingénieur avec 10 - 20 ans d'expérience, elles iront à l'usine de clients étrangers pour installer la machine, pour former des travailleurs et pour fournir service après-vente à temps.

Depuis le virus du monde entier, nos ingénieurs sont limités à beaucoup de pays dans le monde. Ainsi nous service d'installation de provice et travail trainning en ligne par Wechat, Whatsapp et ainsi de suite. Une fois que le monde a un meilleur suitation, notre ingénieur ira vérifier nos machines encore.

4. Comment empaqueter la chaîne de production ?

Un ensemble de ligne d'IG a besoin normalement de deux conteneurs en embarquant au pays étranger, 2 morceaux de conteneurs 40HQ.

Détails de chaîne de production en verre isolante automatique :

• La chaîne de production en verre isolante verticale a 7 sections :

section de 01 transferts ;

machine à laver 02 ;

section de 03 décharges ;

04 inspection et section d'installation ;

section de 05 transferts ;

06 pressant et section remplissante ;

section de 07 décharges.

• section de 01 transferts

Mécanisme de revêtement de détection, détection automatique de bas-e film en différé

• machine à laver 02

Caractéristique principale :

• Utilisant 6 morceaux de pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre

• Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assurent que chaque vis n'est pas lâche, et évitent la résonance du souffleur.

• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur

• La boîte d'opération avec l'affichage de vitesse de lavage, peut exactement montrer la vitesse de lavage (les 8-10m)

• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau

• Système européen de silencieux

• Matériel d'acier inoxydable

• section de 03 décharges

• Verre de stockage

• 04 inspection et section d'installation

La nouvelle structure de cette section est changée en structure de levage de poutre intégrée (double poutre). Il est facile d'inspecter et essuyer le verre.

• section de 05 transferts

• Mesure automatique de l'épaisseur en verre. Elle peut être employée selon les besoins réels en travaillant.

• 06 pressant et section remplissante

Caractéristique principale :

• le verre long Ultra peut être comprimé par deux fois

• Adopte la bande de conveyeur pour transférer le verre, utilise le moteur servo pour presser le verre

• La plaque de pression peut être ouverte pour l'entretien facile

• Pressurage du conseil avec la structure réglable garantir la durée de vie durable

• section de 07 décharges

• Verre de stockage

• Peut être relié à la machine le scellage

Paramètre de chaîne de production en verre isolante automatique verticale

Unité		LJBZ3370
Tension		380V50Hz3P
Puissance totale	Kilowatt	54,5
Vitesse de lavage	m/min	2-10
Vitesse fonctionnante maximum	m/min	45
Taille en verre minimum	millimètre	450*280
Taille en verre de Maxmum	millimètre	3300*7000 3000*3000 (double-pression)
Épaisseur en verre plate	millimètre	3-30
Brosses de lavage	Morceaux	6
Épaisseur maximum de verre isolant	millimètre	80
Consommation totale de gaz	L/min	1500
Taille de petit pain de convoyeur	millimètre	520
Dimension (L*W*H)	millimètre	47200*3500*4500

Paramètres électriques

NOM	ORIGINE	MARQUE
PLC	L'Allemagne	SIEMENS
Appareil électrique de basse tension	L'Allemagne	SIEMENS
Convertisseur de fréquence	L'Allemagne	SIEMENS
Moteur servo pour le verre d'étape	Le Japon	FUJI
Commutateur photoélectrique	L'Allemagne	MALADE
Commutateur micro	Taïwan	TENDEZ
Le voyant de bouton et de signalisation	La France	SCHNEIDER
Écran tactile	Taïwan	WEINVIEW
Relais intermédiaire	Le Japon	OMRON
Moteur de brosse	La Chine	QINGHUA
Pompe à eau	La Chine	LINGXIAO
Guide	Taïwan	HIWIN
Composants pneumatiques	Taïwan	AIRTAC

Images de chaîne de production en verre isolante automatique

Production relative de VERRE de LIJIANG

Machine butylique automatique avec l'équipement butylique d'extrudeuse de fonte chaude de la CE pour isoler le traitement

Machine d'extrudeuse d'Aotomatic Bulyl avec le haut quolity

Application

Système de contrôle de PLC, interface d'écran tactile

Ajustez automatiquement la quantité de colle selon différentes vitesses

Identifiez automatiquement la largeur de la barre en aluminium, en conséquence colle poussent du nez peut s'ajuster automatiquement.

Le circuit hydraulique emploie les composants allemands à l'ensurethat que la colle est même et plein

Rapidement préchauffez, améliorez l'efficacité de travail

avec préchauffer la fonction

Avec l'échappement et la fonction gonflable, améliorez la qualité de revêtement et le temps d'asve pour la colle de alimentation

Vitesse rapidement de revêtement, boîte jusqu'à 47m/min

Pression de compression : 10-18MPa

La température : 110-140℃

Aluminumspacerwidth : 6A-27A

Vitesse : 5-47m/min

Diamètre de cylindre butylique : 200mm

Alimentation en air : 0.4㎡/min

Pression atmosphérique : >0.6Mpa

Puissance totale : 380V, 5.7KW, 50HZ

Dimension : 2800*700*900mm

Poids : 650kg

Paramètres de technologie de machine chaude automatique d'extrudeuse de fonte

Pression de compression	10-18MPa
La température	110~140℃
Épaisseur de colle	0.3-0.5mm
Largeur de colle	3.5mm
Largeur en aluminium d'entretoise	5.5-26.5mm
Vitesse	0-47m/min
Diamètre de cylindre butylique	200mm
Alimentation en air	³ /min de 0.4m
Pression atmosphérique	≥0.6MPa
Puissance totale	380V, 5.7KW, 50HZ
Dimension	2800×700×900mm (L×W×H)
poids	750kg

Détails d'équipement de machine en verre isolante d'extrudeuse butylique automatique

Pièces de l'Allemagne Siemens

La machine butylique d'extrudeuse adoptent PLC de Siemens de marque d'Allemand, représentation stable.

Écran tactile de KINCO

Opération d'écran de toubh d'utilisation, procès simple, interface claire, opération simple, écran tactile intelligent, programmation mise à jour.

L'Allemagne ONT la valve

La machine butylique à grande vitesse d'extrudeuse adoptent la valve de Harvey de l'Allemagne, une représentation plus stable.

Système d'alarme

Adoptez automatiquement le système d'alarme, rappelant en ajoutant le butyle.

Cylindre de colle

Le cylindre en caoutchouc adopter la structure cabreuse, qui est commode pour le butyle changeant.

Cylindre de l'Allemagne Maximator

Le système de remplissage superbe adopte pneumatique célèbre et le cylindre hydraulique, commandent la pression d'huile de débouché fortement.

Ajustez le putput de colle automatiquement selon le changement de vitesse

Le réglage de la hauteur de la poutre est commode, efficace pour résoudre le provlem de la ligne blanche

L'autre produit du VERRE de LIJIANG

Machine à cintrer d'entretoise avec les barres en aluminium et les barres chaudes

Application

La machine à cintrer d'entretoise complètement automatique est utilisée pour faire des cadres (ou d'autres matériaux) pour le verre isolant, qui remplace la technologie traditionnelle de fabrication. La machine à cintrer d'entretoise automatique avec les barres en aluminium et les barres chaudes peut faire un grand choix de cadres en aluminium polygonaux convexes par une bande en aluminium dans un. La machine à cintrer est disponible pour plier les barres en aluminium, les barres d'acier inoxydables, les barres chaudes et le thermex et ainsi de suite. Également sur le mahcine de recourbement, contient également le code d'impression, imprimant le label, les trous de perçage et l'USB, main de machine de grand cadre de soutien

Détails d'équipement

• Adoptez le système de contrôle de PLC de Siemens, interface d'écran tactile
• Système de servocommande de commande numérique par ordinateur du Japon FUJI

• Quatre unités de stockage de taille d'entretoise
• Les entretoises en aluminium sont disponibles dans différentes tailles et tailles

• Automatiquement coupé et alimenter les entretoises en aluminium
• La courbure a formé des cadres d'entretoise sans interruption
• Évitez automatiquement le coin se reliant tout en se pliant et en coupant

• Le dispositif spécial de main de machine est utilisé pour plier le grand cadre d'entretoise

• Les connecteurs résistants est commodité et sécurité pour l'installation et l'élimination des imperfections

• Valve magnétique de Taïwan Airtac ; Système de contrôle allemand de PLC de Siemens ; Système de servocommande du Japon Fuji.

• Les pièces de rechange de toute la machine ont des codes d'identification.

• Effet de recourbement précis, erreur faisante le coin moins de 0.1mm.

Technologie principale

• Entretoise imprimant la fonction de code (facultative)

• Trou automatique de remplissage de gaz de perceuse (facultatif)

• Imprimant la fonction d'autocollant de label (facultative)

• La fonction d'entrée d'USB, a lu excellent le dossier directement etc. de format (facultatif)

• Reliez au système d'ERP (facultatif)

• Peut plier l'entretoise en aluminium, le Technoform, l'Alupro, le Thermix, l'entretoise chaude (Swisspacer) et inoxydable (facultatif) et ainsi de suite.

• Nous avons le système programmable spécial qui pourrait éviter le 120mm pour réduire des déchets. Par exemple, si la longueur du gousset est 60mm, quand le programme calcule l'à angle droit, il y a un gousset. Quand vous commencez à plier le cadre rectangulaire, vous avez besoin premièrement de transport 120mm, alors coupez 120mm, et alors étape sur la pédale pour plier le cadre, ainsi vous gaspillerez le 120mm.

Données techniques

Taille de Max.bending	2000mm*2000mm (2500mm*2500mm)
Taille de Min.bending	250mm*200mm
Largeur en aluminium d'entretoise	5.5-27mm
Erreur dimensionnelle	±0.5mm
Erreur d'angle	±1º
Vitesse de traitement	≤26s
Alimentation en air	≥0.65MPa
Puissance totale	AC220/380V 50Hz 2.5KW
Dimension	10500mm*2200mm*2600mm

Paramètres électriques

NOM	MARQUE	NOM	MARQUE
PLC	SIEMENS ALLEMAND	Triplet	Taïwan AIRTAC
Appareillage électrique de basse tension	SIEMENS ALLEMAND	Cylindre	Taïwan AIRTAC
Moteur servo	LE JAPON FUJI	Vanne électromagnétique	Taïwan AIRTAC
Conducteur servo	LE JAPON FUJI	Puissance de commutateur	Taïwan TENDENT
Relais	LE JAPON OMRON	ÉCRAN TACTILE	Taïwan WEINVIEW
Capteur	LA CORÉE AUTONICS	GUIDE	Taïwan TBI

Lavage en verre plat d'industrie automobile verticale et machine de nettoyage

1. Aperçu de machine en verre verticale automatique de lavage et de séchage
La machine à laver en verre plate d'industrie automobile est utilisée pour le lavage en verre pour traiter le verre de double vitrage. Le lavage vertical automatique et la machine de nettoyage peuvent accomplir les fonctions suivantes : prénettoyage, nettoyage et séchage du verre plat et du bas-e verre. Elle est dans la production du verre isolant en aluminium de fente. La machine à laver en verre a les avantages du petit secteur de profession, du rendement élevé, de la représentation fiable et de l'entretien commode.

2.Advantage de la machine washiing en verre
•Utilisant 3Pair des pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre
•Prélavage (facultatif)
•Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
•Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assurent que chaque vis n'est pas lâche, et évitent la résonance du souffleur.
•Système européen de silencieux
•La boîte d'opération avec l'affichage de vitesse de lavage, peut exactement montrer la vitesse de lavage (les 8-10m) •Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau
•Matériel d'acier inoxydable
caractéristique 3.Main de machine à laver en verre verticale

• La machine de nettoyage verticale automatique adopte le système de contrôle de Siemens, qui peut librement ajuster la vitesse de nettoyage de la machine de nettoyage.

•

• La machine à laver automatique verticale peut laver en ligne et le bas-e verre en différé, identifie automatiquement le bas-e film
•
• Machine à laver automatique verticale utilisant 6 morceaux de pinceaux

•

• La section de prénettoyage adopte le règlement stepless de vitesse de conversion de fréquence, et le verre peut fonctionner sans à-coup à la bonne vitesse.
• Le contrôle de température de réservoir d'eau, le nettoyage de système de réapprovisionnement d'eau et les réservoirs d'eau automatiques sont faits de matériaux inoxydables et anticorrosion, et les rouleaux de transfert sont des rouleaux en caoutchouc résistants acides et d'alcali, qui sont automatiquement ajustés selon l'épaisseur en verre.

• 304 matériaux d'acier inoxydable
• Machine à laver verticale automatique suivre des méthodes de travail économiseuses d'énergie intermittentes intelligentes
• Machine à laver verticale automatique adopter le système européen de silencieux
• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
• La machine à laver verticale automatique adoptent la fan variable de fréquence, effet nettoyant de rendement optimum et bon
• Type hiérarchique système de lavage

4. Paramètres de technologie du nettoyage en verre vertical et de la machine de séchage

Alimentation d'énergie	Tension (V)	380
	Fréquence (hertz)	50
Alimentation secteur	kilowatt	≈35
Vitesse de lavage	m/min	1~7
Grande vitesse maximum	m/min	10
Taille en verre minimum	millimètre	450×280
Taille en verre maximum	millimètre	2500×4000
Épaisseur en verre	millimètre	3~15
Taille de rouleau	millimètre	500±20
Poids total	kilogramme	≈3500

5. Détail de machine à laver d'AutomaticGlass

Introduction de VERRE de LIJIANG

Ligne automatique machine de développement en verre de 2230 IG de double vitrage

APPLICATION

La chaîne de fabrication en verre de double vitrage (avec le remplissage de gaz) se compose de quatre sections, sections de transfert, sections de lavage, sections d'inspection et sections de pressing (totalement 7 parts). Elle emploie la technologie de pointe pour rendre de haute qualité et la variété DGU automatiquement, comme le double verre, le verre triple, le bas-e verre, le verre formé et le verre fait un pas. Quels is davantage, une nouvelle ligne d'IG qui peut remplir deux morceaux de double verre en même temps.

Modèle	Taille minimum	Taille maximum	Bas-e verre	Verre d'étape	Verre triple	Gaz de remplissage (G)
LJBZ1825	300*500	1800*2500	√	√	√	√
LJBZ2025	300*500	2000*2500	√	√	√	√
LJBZ2230	300*500	2200*3000	√	√	√	√
LJBZ2530	300*500	2500*3500	√	√	√	√

Le bas-e verre/verre en verre/triple d'étape/fonctions formées de gaz en verre/remplissage sont facultatif. Et la taille de la ligne de LJBZ2535G IG avec le gaz de remplissage peut remplir gaz dans le verre maximum de 2500*3200mm, non 2500*3500mm.

Données de paramètre

1. Nom de production : Chaîne de fabrication en verre isolante avec le panneau de presse et le gaz de remplissage

2. Modèle : LJBZ2535G

3. Endroit d'origine : JINAN, CHINE

4. Épaisseur en verre : 3 - 15mm

5. Épaisseur en verre isolante : 60mm

6. Vitesse de lavage en verre : 2 - 10m/minute

7. Vitesse en verre de convoyeur : 48m/min

8. Brosses de lavage : 3 paires de pinceaux

9. Matériaux de machine à laver : Acier inoxydable

10. Fonction : En faisant le verre de DGU/Step formez le gaz remplissant en verre triple en verre d'argon

11. Taille en verre maximum : 2500*3500mm

12. Taille en verre maximum pour le gaz de remplissage : 2500*3200mm

13. Garantie : 12 mois

14. Couleur : Bleu (blanc lumineux), beaucoup de couleurs peuvent customerized

15. Longueur : 23.5m

16. Direction : Droite vers la gauche

17. Verre formé : Un côté doit être droit

18. Taille en verre minimum : 450*280mm

19. Taille (rouleaux à rectifier) : 520mm

20. Verre d'étape : Le petit verre est intérieur ou extérieur

CARACTÉRISTIQUES PRINCIPALES

• Le système de contrôle de SIEMENS et d'OMRON, gardent la représentation stable
• Système de contrôle de PLC, interface d'écran tactile
• Système de servocommande, fonction modulaire, fonction de superposition
• Deux morceaux d'IGU peuvent être faits et remplis de gaz d'argon dans un (facultatif)
• Les tailles en verre minimum et maximum peuvent être facultatives
• Automatique détectez le bas-e verre

• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur en verre
• Type hiérarchique système de lavage avec le souffleur simple
• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau
• Système européen de silencieux et matériel d'acier inoxydable
• IGU long Ultra peut être comprimé dedans la deuxième fois
• La machine adopte la compression servo de couple
• La plaque de pression avec plat réglable et aucune déformation, peut garantir la table durable et à haute précision
• Équipé d'un mécanisme avant avec précision réglable de plateau
• Le système peut diagnostiquer l'information de défaut
• La plaque de pression peut être ouverte à la largeur de 400mm pour l'entretien facile
• Applicable pour produire a fait un pas IG, IG triple et IG formé
• Gaz remplissant automatiquement d'argon dans le plat avec de hauts, synchrones verres de compression, pour maximiser le taux de rétention de gaz
• Quand remplir a formé IG, la partie antérieure gonflable de la taille rectangulaire a exigé 450mm (longueur), 280mm (haute)
• Le gaz remplissant standard est gaz d'argon
•
