Détails sur le produit:
|
Nom de production: | Voiture en verre de surgeon | Application: | Verre de chargement |
---|---|---|---|
Poids: | 300kg/500kg/900kg | Utilisant: | Levage en verre |
Garantie: | 1 an | puissance de machine: | 4KW |

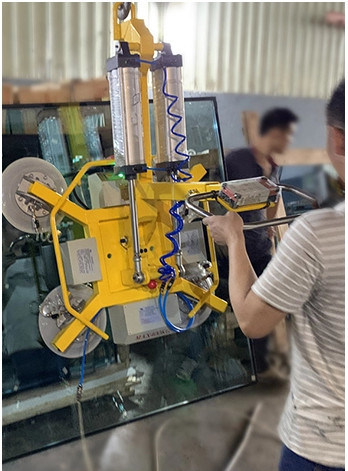

Surligner: | systèmes de levage de grue du vide 500kg,systèmes de levage de grue du vide 300kg,tasses en verre automatiques de l'aspiration 500Kg |
voiture du surgeon 500Kg
Description de produit :
La voiture en verre de tasse d'aspiration est exploitée pour électrique et hydraulique. Le système entier se compose du dispositif de vide électrique, du dispositif électrique de performance, du dispositif hydraulique de performance, du système électrique d'entraînement et du système de protection de sécurité, qui peut réaliser l'opération de maintenir, de soulever et de porter le verre dans une position spécifique. Il peut également être assemblé dans de divers modèles pour s'adapter à différents systèmes.
L'information | Détails |
Approprié au levage |
Propriétés matérielles : Surface non poreuse et douce étanche au gaz Exemple : verre plat, verre de bâtiment, divers genres de traiter le verre et le verre spécial |
Poids | 500KG |
二, FREDDIE
Nom | Type : FVL-CS500-10 500KG |
Capacité de charge sûre |
500kg,
|
Taille du corps | 2850mm*1200mm*1750mm |
Description de surgeons | Le caoutchouc noir, abrasion résistante, |
Puissance | 200Ah (24V) *4pcs |
Puissance de charge |
110V~ 240V, 50/60Hz |
Puissance de machine | 4KW |
Poids | 500KG |
Matériel approprié | Verre |
Utilisant la manière | Le manuel fonctionnent |
Poids de produit |
1500kg |
Niveau sonore
|
Moins DB de 70 |
三, FREDDIE
Inclinaison hydraulique 180° vers le haut et vers le bas avec l'arrêt à toute position. | |
Groupe principal hydraulique gauche et 90°with droit s'arrêtant à toute position. | |
Ascenseur hydraulique à travers jusqu'à 4000mm. | |
Fonctions |
Hydraulique tendez la main de levage à 1000mm. |
Voiture de moteur électrique, contrôle par le volant | |
90° gauche et droit de mouvement hydraulique | |
Recharge quand puissance de l'électricité moins de 30% | |
Instructure | Système de non-retour d'Accum et système de compensation de vide |
四, les pièces principales de la machine
1. Pièce entièrement électrique de tasse d'aspiration :
●L'ordinateur moteur a un dispositif de protection de basse tension de surintensité pour empêcher effectivement le sousvoltage de nuire au système électrique.
●Station de pompage hydraulique de haute performance
●Équipé du commutateur de limite électronique, il peut exactement commander la hauteur de levage maximum du portique, pour protéger effectivement le moteur de levage et pour prolonger l'utilisation du moteur.
la vie.
●Le moteur d'entraînement a les avantages de la puissance forte, représentation et à faible bruit stables.
●Batterie industrielle pour la voiture électrique de tasse d'aspiration, équipée du chargeur étant assorti intelligent, avec la fonction automatique de puissance-, le remplissage entier
Il n'y a aucun besoin d'inspection sur place.

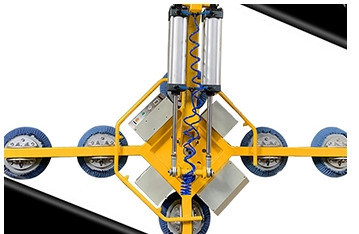

2. Mécanisme de tasse d'aspiration : Le cadre de tasse d'aspiration est conçu dans une forme rectangulaire et soudé par le tube carré et le tube rectangulaire, qui est sûr et durable. Les tasses d'aspiration sont également distribuées, de sorte que la force soit égale et stable après que le verre soit adsorbé, et la position de tasse d'aspiration peut être ajustée dans le cadre rectangulaire entier pour s'adapter à différentes caractéristiques du verre. Charge de travail 500kg, contrôle de main d'oeuvre de marche de vitesse.
3. Tasse d'aspiration : Elle adopte la tasse en caoutchouc à point fixe d'aspiration, chaque tasse d'aspiration peut être indépendamment ouverte et fermée pour s'adapter à différentes caractéristiques de verre ; pour la panne de courant anormale, le caoutchouc à point fixe peut effectivement maintenir la pression négative dans le corps de tasse d'aspiration diminuant lentement, afin de garder l'objet pendant une certaine période. Laissé tomber.
4. Mécanisme de secousse : La tige pousseuse hydraulique conduit le support de tasse d'aspiration pour réaliser la secousse 0-90°.
5. Mécanisme de rotation : Utilisez le réducteur + la vitesse pour conduire le support de tasse d'aspiration pour réaliser la rotation 0-360°.
6. Pièce de vide : Adopt a importé la pompe à vide exempte d'huile de C.C + vanne électromagnétique de clapet anti-retour + d'admission + filtre + capteur numérique de pression d'admission + valve simple de la boule roulante de cavité de tasse d'aspiration pour réaliser l'adsorption et la libération rapides et stables du verre.
7. Système d'alarme : Quand les chutes de pression de vide de système de la limite supérieure (85%) à la limite inférieure (55%), l'alarme de basse pression est déclenchées, et les commandes système la pompe à vide pour compléter le niveau automatiquement de la pression jusqu'à ce que la limite supérieure de la pression de vide soit atteinte, effectivement assurant la sécurité du verre dans tout le processus de manipulation.
五, procédé de travail
(10) actionnent la tige pousseuse pour rétracter la tasse d'aspiration au cadre de porte de tasse d'aspiration, et puis pour sortir le cadre de porte ; puis mouvement la tasse d'aspiration de se déplacer au verre à manipuler, et de répéter les étapes 3-9 pour accomplir le transport en verre encore.
6, paramètres
Nom | Placez | Paramètres | |
1 | Forme d'entraînement | 电动 | |
2 | Entraînement du style | 步行式 | |
3 | Charge évaluée | Kilogramme | 1500 |
4 | Distance centrale de charge | millimètre | 600 |
5 | Taille de levage | millimètre | 3000 |
6 | Taille quand le portique est rétracté | millimètre | 2000 |
7 | Taille après baisse de tasse d'aspiration | millimètre | 1000 |
8 | Longueur de machine | millimètre | 2850 |
9 | Largeur de machine | millimètre | 1200 |
10 | Rayon de rotation | millimètre | 2500 |
11 | Entraînement du chargement complet de vitesse/d'aucune charge | km/h | 5 |
12 | Chargement complet de levage de vitesse/aucune charge | m/s | 0.06/0.13 |
13 | Chargement complet en baisse de vitesse/aucune charge | m/s | 0.13/0.10 |
14 | Chargement complet s'élevant maximum de capacité/aucune charge | % | 6/15 |
15 | Puissance de moteur d'entraînement | Kilowatt | 1,2 |
16 | Puissance de levage de moteur | Kilowatt | 2,2 |
17 | Bruit de véhicule | DB (A) | 70 |
18 | Tension/capacité de batterie | V/Ah | 24/200 |
19 | Chargeur | V/A | 24/15 |
20 | Poids de machine | Kilogramme | 1500 |
Produits connexes de VERRE de LIJINAG
Chargeuse en verre automatique pour le traitement isolant en verre
Table de chargement vertical de LJASP 3525 de machine en verre isolante
Représentation d'A.Technical :
1. Tous les cadres principaux des groupes de tuyau d'acier de rectangle de qualité d'utilisation d'équipement de norme nationale soudés et équipés du boulon.
système de contrôle 2.Electric des modules de marque de Schneider d'utilisation d'équipement d'électrique ; Les utilisations de contrôle de programme ont importé le contrôleur programmable de SIMENS, équipé de l'écran tactile.
la machine 3.The a été conçue avec l'aspect concis et se conforme à l'usine moderne aux signes sûrs, et mettre en référence à l'euro norme du CEI de la conception jusqu'à la fabrication et à l'installation.
DONNÉES TECHNIQUES | |
Taille en verre maximum | 2500*3500mm |
2000*2500mm | |
Épaisseur en verre | 3-12mm |
Source d'air | 0.8Mpa |
Puissance | 3P 380V/1P+N 220V 50Hz 38KW |
Taille de machine | 3200*2800*1800mm |
2600*2800*1800mm |
Paramètre technique de B.Mainly :
taille 1.Loading en verre maximum : L X W = 3500 x 2500 millimètres
Taille en verre minimale de chargement : L X W = 800 x 600 millimètres
Épaisseur en verre : (3-10mm)
2.Dimension de table de chargement approximativement :
L X W X H= appui 530mm (±30mm) du fond de 3700mm x de 2800mm x 2500mm+
la table de chargement 3.The vertical utilise le moteur servo comme système d'entraînement et tous les moteurs avec des vitesses infiniment variables, la vitesse de transfert de cette table est 2-35m/min ; Durée de cycle de chargement : 35S
système de contrôle de boucle 4.Adopts plein-fermé pour le positionnement précis pour la machine et le système courant stable ; Description de configuration
5.The inclinant le mouvement horizontal de bras commandé par le moteur servo et le réducteur de transmission précis, commande de crémaillère ;
structure 6.Lifting : Moteur servo et commande par courroie de contrôle de réducteur de transmission et synchrone précise ;
cadre de tasses de l'aspiration 7.The inclinant la structure : Moteur servo et contrôle précis de réducteur de transmission et tourner la manivelle de la commande de bielle ;
structure du transfert 8.Bottom, moteur servo et commande de contrôle de réducteur de transmission et à chaînes précise.
9. contrôle tout-numérique de 4 axes avec le positionnement précis et la flexibilité rapide ; Toute la vitesse peut être
réglable selon la chaîne de production vitesse.
10.Super HMI surveiller les paramètres fonctionnants de statut et de système d'équipement ; Il peut placer des données selon la différente taille de support et angle et également préréglémentation ou enregistrement en verre du décalage de la production actuel.
système de pompe 11.Vacuum : pompe à vide en forme de pale rotatoire de mono-bloc fortement efficace ;
Tasses d'aspiration : Les utilisations ont importé le type des tasses ¢120MM d'aspiration de PF
12. Offre de compresse d'air : 5-7bar, 30L/min ; Alimentation en air comprimée : 5-7bar, 30L/minute ;
approvisionnement 13.Power : 380V, 50HZ, 3 phases,
En tant que fabrication en verre isolante de machine de professinal en Chine, excepté le matériel tel que le tamis de Moleculaer et l'entretoise et le mastic en aluminium. Nous sommes bons pour develping et produire la chaîne de production de traitement en verre insulaing verticale automatique, bas-e egde en verre vertical supprimant la machine, chaîne de production en verre insulaiting de robot d'automatice et ainsi de suite.
Q : Quel est le terme de paiement ?
: T/T, L/C et d'autres conditions de paiement ont pu être négociés.
Q : Au sujet de cette machine, quelle est la garantie ?
: garantie 1).Our pendant 12 mois.
2)le support technique de .24 heure l'email ou en appelant
manuel 3).English et cours visuel
4).We fournira les pièces consommables à un prix d'agence
5).24 heure sur la ligne service chaque jour, support technique libre.
Q : Que diriez-vous de votre garantie ?
: Généralement, notre garantie est d'un an. Au cours de la période de garantie, nous pouvons offrir l'appui de technique, retour à vous d'ici 24 heures et vous aider à réparer votre contrôleur de problème librement, même il n'est pas de notre usine
Q : Pouvons-nous visiter votre usine avant ordre ?
: Oui, nous accueil chaleureux et vous invitons sincèrement ou votre équipe pour visiter notre usine, nous aiderons à nous charger de l'hôtel et à vous prendre de l'aéroport.
Q : Quelles sont les conditions de livraison ?
: Tout au plus du temps, nous avons des actions dans l'usine. S'il n'y a aucune provision, normalement, le délai de livraison est de 15-20 jours ouvrables après reçu de dépôt. Si vous êtes dans le besoin urgent, nous pouvons envisager de faire la disposition spéciale pour vous.
Q : Que diriez-vous de l'emballage pour la machine, est-il sans risque protégé pendant le transport ?
: La chambre de essai est emballée par la boîte en bois d'exportation standard pour le paquet extérieur et film de bout droit pour le paquet intérieur, elle ne sera pas endommagée. Nous avons livré beaucoup de machines à l'étranger d'essai par la mer ou par avion sans dommages.
