Détails sur le produit:
|
| Nom: | Grue en porte-à-faux en verre | avantage: | avec le surgeon de levage |
|---|---|---|---|
| Poids de levage maximum: | 260/500/800kg | Pièces de contrôle aérien: | Airtac |
| Tasses d'aspiration: | 2-8 | Méthode de glissement: | Manuel |
| Surligner: | 800KG verre Jib Crane en porte-à-faux,500KG verre Jib Crane en porte-à-faux,Machine 260KG de déchargement de chargement en verre |
||
260KG500kg800kg en verre Jib Crane en porte-à-faux pour le verre lamilated en verre isolant

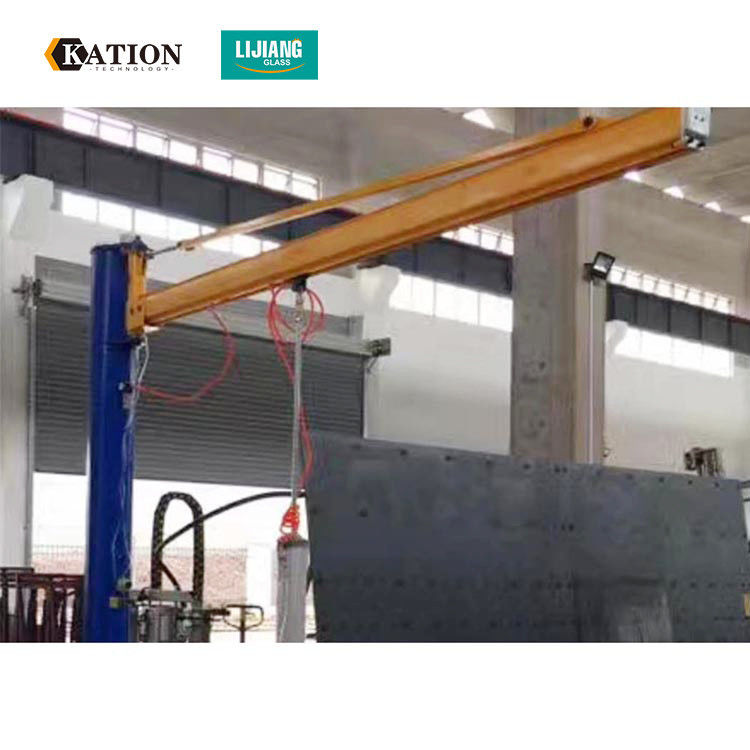

Grue en porte-à-faux en verre avec le surgeon de levage
1.Suitable pour le verre isolant en mouvement, verre trempé, mur rideau en verre, construction sur place du traitement profond en verre et
verre photovoltaïque solaire.
la portance 2.Maximum est 300Kg, taille en verre maximale peut atteindre à 8m (longueur) ×4m (largeur).
3.It peut tourner le verre avec le divers degré.
4.Equipped avec la fonction de stockage de gaz, la machine peut continuer de fonctionner 20 minutes sans gaz.
Paramètres :
| Poids de Max Glass | 500KG | |
| Angle de rotation |
Tournez 90° Secousse 90° |
À gauche et à droite En haut et en bas |
| Tasses d'aspiration | 6 morceaux | |
| Matériaux de tasse | Silicone | |
| Glissement de la méthode | Manuel | |
| Taille de colonne | 4 mètres | Fonction de stockage de gaz |
| Longueur de bras | 4 mètres | |
| Pièces de contrôle aérien | Airtac |
| Poids de Max Glass | 400KG | |
| Angle de rotation |
Tournez 90° Secousse 90° |
À gauche et à droite En haut et en bas |
| Tasses d'aspiration | 2 morceaux | |
| Matériaux de tasses | Silione | |
| Glissement de la méthode | Manuel | |
| Taille de colonne | 4 mètres | Fonction de stockage de gaz |
| Longueur de bras | 4 mètres | |
| Pièces de contrôle aérien | Airtac |
| Poids de Max Glass | 360KG | |
| Angle de rotation | 90° | À gauche et à droite |
| Tasses d'aspiration | 4 morceaux | |
| Matériaux de tasses | Silicone | |
| Glissement de la méthode | Manuel | |
| Taille de colonne | 4 mètres | Fonction de stockage de gaz |
| Longueur de bras | 4 mètres | |
| Pièces de contrôle aérien | Airtac |
| Poids de Max Glass | 360KG | |
| Angle de rotation | 90° | À gauche et à droite |
| Tasses d'aspiration | 4 morceaux | |
| Matériaux de tasses | Silicone | |
| Glissement de la méthode | Manuel | |
| Taille de colonne | 4 mètres | Fonction de stockage de gaz |
| Longueur de bras | 4 mètres | |
| Pièces de contrôle aérien | Airtac |

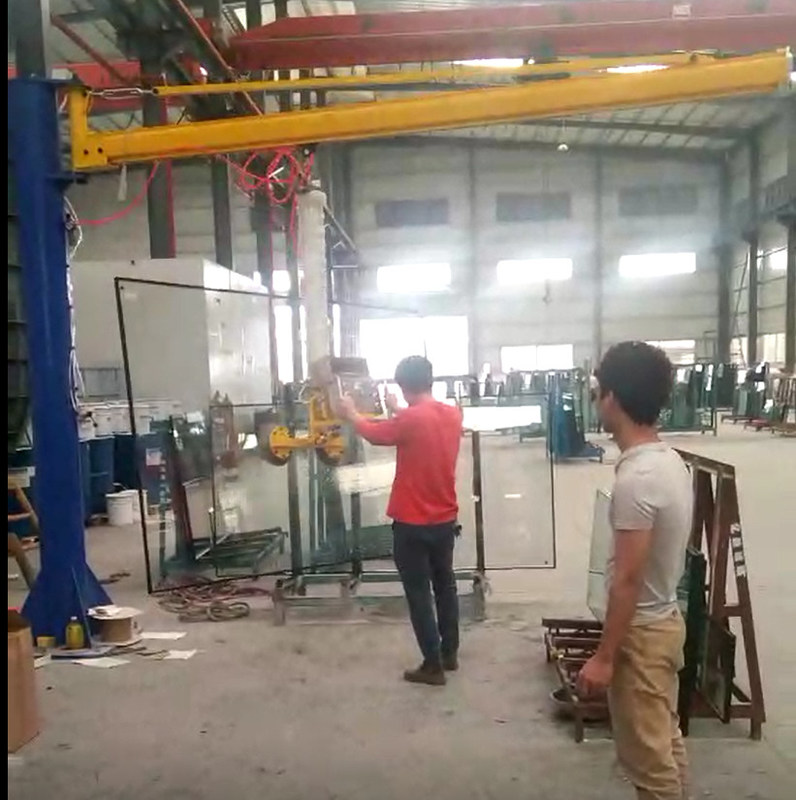

Utilisation pour
- Chaîne de production en verre isolante,
- Installation du système en verre de mur rideau,
- Chargeant et déchargeant la feuille en verre sur la table de taille du verre,
- Installation du pare-brise de voiture.
Poussoir électrique en verre KX4 de tasse d'aspiration de vide
|
Nom de produit
|
Poussoir en verre pneumatique de vide
|
||
|
Taille millimètre de tasse d'aspiration
|
300mm (la taille standard unifiée de tasse d'aspiration, chaque dispositif peut être employée en commun)
|
||
|
Seule tasse d'aspiration soutenant le kilogramme
|
100KG (la charge réelle d'essai peut atteindre plus que 180KG)
|
||
|
Fonction de rotation
|
rotation 360° manuelle (dispositif allégeant le travail, sûr spécial et fiable, facile à utiliser)
|
||
|
Fonction de secousse
|
secousse pneumatique de 90°
|
||
|
C.C de tension
|
DC12V (2 batteries intégrées pendant la longue vie de batterie)
|
||
|
Résistance
|
Il peut être employé pendant 3-5 jours après une charge, et 2 batteries peuvent être utilisées alternativement
|
||
|
Tige millimètre d'extension
|
500MM (la longueur d'un côté, des caractéristiques en verre spéciales peut être adaptée aux besoins du client)
|
||
|
Système de contrôle
|
Aspiration et libération à télécommande de câble, facultatif à télécommande sans fil.
|
||
|
Personnalisable
|
Note : Elle peut être adaptée aux besoins du client selon les exigences de votre société, la taille d'objet et le poids de processus spécifiques.
|
||
|
Norme de poids
|
Densité en verre conventionnelle 2.5÷1000 000 en verre de × d'épaisseur de × de largeur de × de poids = de longueur = poids en verre
Exemple : 3660×2440×19×2.5÷1000 000=424KG |
||
|
Facteur de sécurité
|
Selon les règles de sécurité européennes de la CE sur l'équipement de levage et les règles de sécurité dans les règlements de prévention des accidents allemands UVV 18 et Vbg 9a, le meilleur facteur de sécurité pour des écarteurs de vide est 2,0. Par exemple, la force simple d'aspiration de la tasse de l'aspiration FSRL280 est 3139N, divisé par le facteur de sécurité 2,0, la charge est 1570N.
|
||
En tant que fabrication en verre isolante de machine de professinal en Chine, excepté le matériel tel que le tamis de Moleculaer et l'entretoise et le mastic en aluminium. Nous sommes bons pour develping et produire la chaîne de production de traitement en verre insulaing verticale automatique, bas-e egde en verre vertical supprimant la machine, chaîne de production en verre insulaiting de robot d'automatice et ainsi de suite.
Chargeuse en verre automatique pour le traitement isolant en verre
Table de chargement vertical de LJASP 3525 de machine en verre isolante
Représentation d'A.Technical :
1. Tous les cadres principaux des groupes de tuyau d'acier de rectangle de qualité d'utilisation d'équipement de norme nationale soudés et équipés du boulon.
système de contrôle 2.Electric des modules de marque de Schneider d'utilisation d'équipement d'électrique ; Les utilisations de contrôle de programme ont importé le contrôleur programmable de SIMENS, équipé de l'écran tactile.
la machine 3.The a été conçue avec l'aspect concis et se conforme à l'usine moderne aux signes sûrs, et mettre en référence à l'euro norme du CEI de la conception jusqu'à la fabrication et à l'installation.
| DONNÉES TECHNIQUES | |
| Taille en verre maximum | 2500*3500mm |
| 2000*2500mm | |
| Épaisseur en verre | 3-12mm |
| Source d'air | 0.8Mpa |
| Puissance | 3P 380V/1P+N 220V 50Hz 38KW |
| Taille de machine | 3200*2800*1800mm |
| 2600*2800*1800mm | |
Paramètre technique de B.Mainly :
taille 1.Loading en verre maximum : L X W = 3500 x 2500 millimètres
Taille en verre minimale de chargement : L X W = 800 x 600 millimètres
Épaisseur en verre : (3-10mm)
2.Dimension de table de chargement approximativement :
L X W X H= appui 530mm (±30mm) du fond de 3700mm x de 2800mm x 2500mm+
la table de chargement 3.The vertical utilise le moteur servo comme système d'entraînement et tous les moteurs avec des vitesses infiniment variables, la vitesse de transfert de cette table est 2-35m/min ; Durée de cycle de chargement : 35S
système de contrôle de boucle 4.Adopts plein-fermé pour le positionnement précis pour la machine et le système courant stable ; Description de configuration
5.The inclinant le mouvement horizontal de bras commandé par le moteur servo et le réducteur de transmission précis, commande de crémaillère ;
structure 6.Lifting : Moteur servo et commande par courroie de contrôle de réducteur de transmission et synchrone précise ;
cadre de tasses de l'aspiration 7.The inclinant la structure : Moteur servo et contrôle précis de réducteur de transmission et tourner la manivelle de la commande de bielle ;
structure du transfert 8.Bottom, moteur servo et commande de contrôle de réducteur de transmission et à chaînes précise.
9. contrôle tout-numérique de 4 axes avec le positionnement précis et la flexibilité rapide ; Toute la vitesse peut être
réglable selon la chaîne de production vitesse.
10.Super HMI surveiller les paramètres fonctionnants de statut et de système d'équipement ; Il peut placer des données selon la différente taille de support et angle et également préréglémentation ou enregistrement en verre du décalage de la production actuel.
système de pompe 11.Vacuum : pompe à vide en forme de pale rotatoire de mono-bloc fortement efficace ;
Tasses d'aspiration : Les utilisations ont importé le type des tasses ¢120MM d'aspiration de PF
12. Offre de compresse d'air : 5-7bar, 30L/min ; Alimentation en air comprimée : 5-7bar, 30L/minute ;
approvisionnement 13.Power : 380V, 50HZ, 3 phases,
En tant que fabrication en verre isolante de machine de professinal en Chine, excepté le matériel tel que le tamis de Moleculaer et l'entretoise et le mastic en aluminium. Nous sommes bons pour develping et produire la chaîne de production de traitement en verre insulaing verticale automatique, bas-e egde en verre vertical supprimant la machine, chaîne de production en verre insulaiting de robot d'automatice et ainsi de suite.
Q : Quel est le terme de paiement ?
: T/T, L/C et d'autres conditions de paiement ont pu être négociés.
Q : Au sujet de cette machine, quelle est la garantie ?
: garantie 1).Our pendant 12 mois.
2)le support technique de .24 heure l'email ou en appelant
manuel 3).English et cours visuel
4).We fournira les pièces consommables à un prix d'agence
5).24 heure sur la ligne service chaque jour, support technique libre.
Q : Que diriez-vous de votre garantie ?
: Généralement, notre garantie est d'un an. Au cours de la période de garantie, nous pouvons offrir l'appui de technique, retour à vous d'ici 24 heures et vous aider à réparer votre contrôleur de problème librement, même il n'est pas de notre usine
Q : Pouvons-nous visiter votre usine avant ordre ?
: Oui, nous accueil chaleureux et vous invitons sincèrement ou votre équipe pour visiter notre usine, nous aiderons à nous charger de l'hôtel et à vous prendre de l'aéroport.
Q : Quelles sont les conditions de livraison ?
: Tout au plus du temps, nous avons des actions dans l'usine. S'il n'y a aucune provision, normalement, le délai de livraison est de 15-20 jours ouvrables après reçu de dépôt. Si vous êtes dans le besoin urgent, nous pouvons envisager de faire la disposition spéciale pour vous.
Q : Que diriez-vous de l'emballage pour la machine, est-il sans risque protégé pendant le transport ?
: La chambre de essai est emballée par la boîte en bois d'exportation standard pour le paquet extérieur et film de bout droit pour le paquet intérieur, elle ne sera pas endommagée. Nous avons livré beaucoup de machines à l'étranger d'essai par la mer ou par avion sans dommages.
