Détails sur le produit:
|
Nom de machine: | Machine butylique d'extrudeuse | Baril de colle: | 7 kilogrammes |
---|---|---|---|
vitesse fonctionnante: | 47m/s | Garantie: | 1 an |
Temps de chauffage: | moins de 15 minutes | Puissance: | 5.7kw |
Largeur de colle: | 3.5mm | Largeur en aluminium d'entretoise: | 5.5-26.5mm |
Surligner: | Extrudeuse butylique automatique de mastic,Extrudeuse butylique de mastic de grand baril,Grande extrudeuse butylique de silicone de baril |

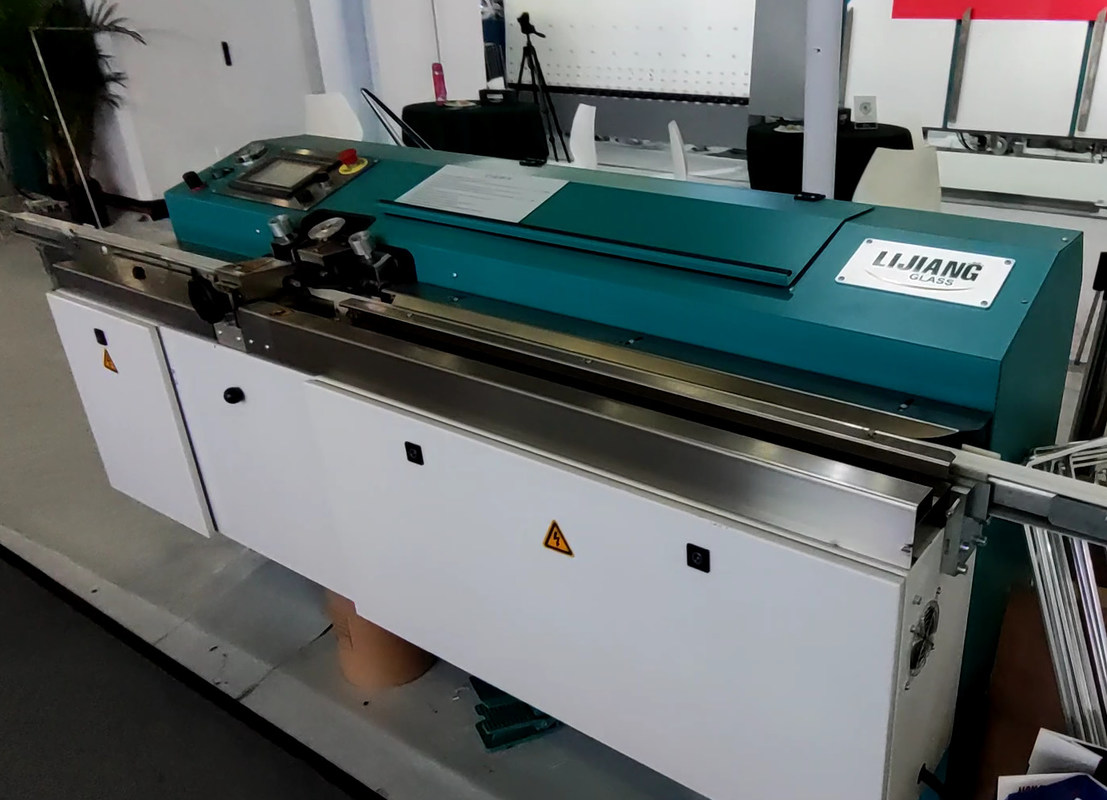

Machine butylique automatique d'extrudeuse de mastics avec le grand baril butylique
La machine butylique à grande vitesse d'extrudeuse est un équipement nécessaire pour fabriquer le type verre de double vitrage, même il d'aluminium-cadre est nécessaire pour la chaîne de fabrication en verre isolante verticale. Le butyle qui soit collé sur les chacun des deux côté du cadre en aluminium par la nouvelle machine butylique d'extrudeuse, est le premier mastic pour le verre isolant. Ainsi la qualité du butyle décide directement la qualité du verre isolant et la vie d'utilisation.
La machine butylique d'extrudeuse est commandée par le PLC de programme, peut automatique et finir exactement coller la fonction, les opérateurs doivent seulement soutenir les cadres en aluminium, d'autres (maintenant le rouleau, le transfert et etc.) sont automatiques finis par programme d'arrangement. Cet équipement convient à carré, à rectangulaire, formé, arc et genres de cadres en aluminium. Le diamètre intérieur du cylindre butylique est 200mm, maximum peut charger le butyle de Φ195 * 250mm (7kg).
L'unité de transfert se compose du moteur de contrôle de fréquence, des ceintures et des poulies de ceinture. La gamme de la vitesse courante pour la ceinture est 5 | 47m/minute ; la taille de la poutre peut être à la main ajustées des roues, qui placent dans le côté gauche de la machine (voyez de l'image 1,2), après s'être ajusté sur correctement la taille, serrent svp les vis de réglage avant et arrières. La structure de la présente partie est simple et peut être facilement de s'ajuster, il a également rapidement pour transférer la vitesse, stable et fiable pour fonctionner.
En conditions normales, l'opérateur peut indépendamment finir coller le butyle sur le bilatéral du cadre en aluminium dans la taille de 2000 * 2000 millimètres. Quand la taille est plus de 2000 millimètres, devrait être fait par deux personnes. L'opérateur d'aide devrait être à partir de la bande de conveyeur plus de 200mm, afin d'éviter le danger du fixage et d'impliquer dans la ceinture.
Caractéristique principale
• Système de contrôle de PLC, interface d'écran tactile de KINCO
• Circuit hydraulique utilisant des marques allemandes
• Système d'alarme, rappelant ajoutant la colle butylique
• Le capteur peut automatiquement mesurer la largeur du cadre, la distance du bec peut être réglable
• Fonction d'échappement
• Le temps de préchauffage court, améliorent l'efficacité de travail
• Des cadres de revêtement de forme, le dispositif de rouleau peuvent être choisis à volonté
• Vitesse de revêtement rapide, boîte jusqu'à 47m/min
• Pression stable et même revêtement
• Colle économisante. La quantité de colle des deux côtés peut atteindre 4g/m
• Grand baril de colle, 200L. (Facultatif)
Données techniques
Pression de compression | 10-18MPa |
La température | 110~140℃ |
Épaisseur de colle | 0.3-0.5mm |
Largeur de colle | 3.5mm |
Largeur en aluminium d'entretoise | 6A - 27A |
Vitesse | 5-47m/min |
Diamètre de cylindre butylique | 200mm |
Alimentation en air | ³ /min de 0.4m |
Pression atmosphérique | ≥0.6MPa |
Puissance totale | 380V, 5.7KW, 50HZ |
Dimension | 2800×700×900mm (L×W×H) |
poids | 650kg |
Paramètres électriques
Nom | Original | Marque |
PLC | La Chine | KINCO |
Valve | Allemand | HAWE |
Appareillage électrique de basse tension | Allemand | SIEMENS |
De suralimentation hydraulique et pneumatique | Allemand | MAXIMATOR |
Convertisseur de fréquence | La Chine | KINCO |
Composants pneumatiques | Taïwan | ARTAC |
Soupape d'échappement rapide/générateur de vide | Le Japon SMC | SMC |
Lumière de voyage | Le Japon | OMRON |
Fibre optique | Le Japon | OMRON |
Produits connexes de VERRE de LIJIANG
Basse-e machine en verre complètement automatique verticale de suppression de bord avec supprimer le bas-e film
Le bas-e verre, également connu sous le nom de bas-e verre, est un genre de produit de film composé de métal multicouche ou d'autres composés enduits sur la surface du verre. La couche de revêtement a les caractéristiques de la transmittance élevée à la lumière visible et de la réflexion élevée au mi rayon infrarouge lointain, qui la fait avoir l'excellent effet d'isolation thermique et bonne la transmittance comparés au verre ordinaire et au verre enduit traditionnel pour le bâtiment.
Bas-e types en verre :
Seul bas-e verre argenté
Le seul bas-e verre enduit argenté contient habituellement seulement une couche fonctionnelle (couche argentée). En plus d'autres métal et couches composées, tout le nombre de couches de revêtement atteint 5.
Double bas-e verre argenté
Le double bas-e verre enduit argenté a deux couches fonctionnelles (couche argentée), plus l'autre métal et les couches composées, tout le nombre de couches de revêtement atteint 9. Cependant, l'à régulation de processus technique du double bas-e verre argenté est beaucoup plus difficile que celui de l'argent simple.
Caractéristique principale :
La machine en verre verticale de suppression de bord contient 3 sections : section de chargement en verre, supprimant la section et la section de déchargement en verre. La machine de suppression a 4 genres de différentes directions. Bas-e verre en ligne bas-e et d'ensemble.
La basse-e machine verticale de suppression de bord de film peut supprimer le double ou triple bas-e film.
Spécifications :
Taille de traitement en verre maximale | 2500*4500mm |
Taille de traitement en verre minimale | 400*280mm |
Épaisseur en verre | 3-15mm |
Diamètre de meule | 200mm |
Taille de convoyeur | 500mm |
Bord supprimant la largeur | 10-50mm |
Vitesse de transmission | 29m/min |
Bord supprimant la vitesse | 2-29m/min |
Largeur de meule abrasive | 10/12/15 millimètre |
Épaisseur en verre | 3 - 15mm |
Vitesse de meule | 0~3000r/min |
Consommation d'air total | 100L/ minute |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50Hz 15KW |
Dimension | Dimensions : 9700×2500×3400mm |
Poids total | 3700KG |
Paramètres électriques
NOM | ORIGINE | MARQUE |
Moteur servo | Taïwan | TAIDA |
PLC | Taïwan | TAIDA |
Composant pneumatique | Taïwan | AAIRTAC |
L'électricité de basse pression | L'Allemagne | SIEMENS |
Disjoncteur | L'Allemagne | SIEMENS |
Commutateur de capteur | La Corée | AUTONICS |
Commutateur d'approche | La Corée | AUTONICS |
Commutateur de limite | Taïwan | TENDEZ |
Connecteur | L'Allemagne | SIEMENS |
Convertisseur de fréquence | La France | SCHNEIDER |
Bouton principal | La France | SCHNEIDER |
Relais intermédiaire | Le Japon | OMRON |
