Détails sur le produit:
|
| Nom de production: | Chaîne de fabrication isolante en verre | Taille remplissante maximum: | 2500mm*7000mm |
|---|---|---|---|
| Concentration en gaz: | >98% | Gaz: | gaz d'argon |
| Garantie: | 1 an | Marque: | Verre de Lijiang |
| Surligner: | Machine en verre de double vitrage de 98%,Machine en verre de double vitrage de gaz d'argon,Chaîne de fabrication en verre isolante de gaz d'argon |
||
Écran tactile actionnant la chaîne de fabrication en verre isolante commode avec le remplissage de gaz d'argon de 98%

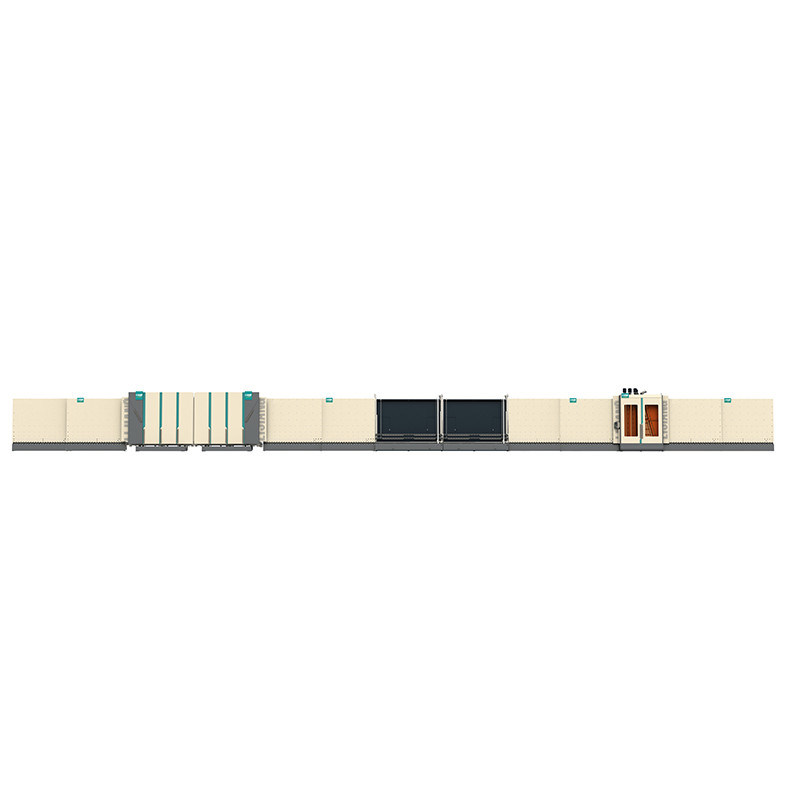

La chaîne de production en verre isolante verticale automatique de LJBZ2570PG a les fonctions suivantes : verre plat de lavage, installant les cadres en aluminium, pressant les unités en verre isolantes ordinaires, pressant de doubles unités en verre isolantes, et presser les unités en verre isolantes de trois-couche de double-couche.
LJBZ2570PG est équipement spécial pour produire le verre isolant de bande en aluminium, qui a les avantages de la petite empreinte de pas, de la représentation fiable, du rendement élevé, et de l'entretien commode.
Caractéristique principale de chaîne de production en verre isolante de taille enorme
●Interface d'écran tactile, système de contrôle allemand de PLC de Siemens
●Reconnaissance automatique de verre enduit et de bas-e verre

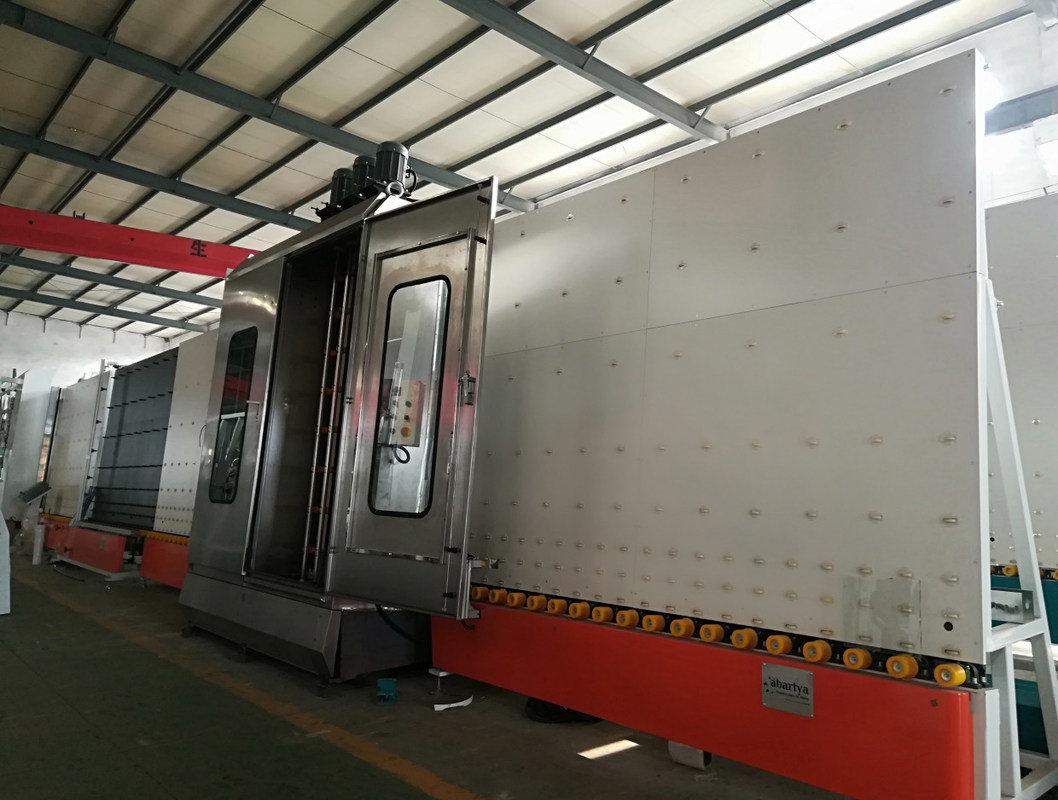

●La machine à laver adopte le dispositif matériel et imperméable de solides solubles
Réservoir d'eau avec le contrôle de température automatique et le système de rinçage de l'eau
●3 paires de pinceaux peuvent nettoyer le bas-e verre en ligne et off-line
●Début de fan et établissement automatiques d'arrêt
●Système de chauffage à air
●Système de réduction du bruit
●Affichage en ligne de vitesse de lavage
●La plaque de pression réglable, gardent la surface de plaque de pression directement
●Méthode de connexion de prise d'aviation
Approprié à la production du verre isolant triple et du verre isolant en forme spéciale
●Travail intermittent intelligent pour économiser l'énergie
Paramètres principaux de chaîne de fabrication en verre isolante automatique
| Alimentation d'énergie | Tension | 380 |
| Fréquence | 60 | |
| Puissance totale | kilowatt | ≈42 |
| Vitesse de lavage | m/min | 2~10 |
| Vitesse de Max.working | m/min | 45 |
| Taille de Min.glass | millimètre | 450×280 |
| Taille de Max.glass | millimètre | 2500×7000 |
| Épaisseur en verre de lavage | millimètre | 3~15 |
| Épaisseur en verre de Max.insulating | millimètre | 60 |
| Taille de convoyeur | millimètre | 500 |
| Consommation totale de gaz | L/min | 1500 |
La machine de développement en verre isolante adopte le système de contrôle de Siemens, équipé de l'écran tactile de haute résolution, l'opérateur peut modifier les paramètres fonctionnants de la chaîne de production à tout moment, et peut clairement montrer le statut de chaque signal d'entrée et sortie, qui est commode pour l'entretien régulier de la machine.
LJBZ2570PG déchargeant la section.
LJBZ2500PG n'est pas approprié au verre en forme d'arc ou au verre tordu, parce que l'avion dans la partie pressée est immuable.
LJBZ2500PG est une presse avec un nouveau type de technologie d'inflation. Cet équipement convient aux gonfleurs en verre de pointe de presse de divers gaz ou de gaz mélangés. Puisqu'avant chaque gaz ou mélange est rempli de verre isolant, le système de contrôle détectera le type de gaz préréglé (rapport de mélange y compris du gaz mélangé) et le débit.
Le pressing de LJBZ2500PG et la section en verre de gonflage convient à presser de doubles unités isolantes en verre ou unités en verre isolantes de trois-couche en même temps. Cette machine peut presser toutes sortes de verre plat (verre enduit y compris et verre feuilleté).
LJBZ2500PG peut être employé pour mesurer la concentration en gaz du verre isolant en ligne. L'appareil de mesure devant l'équipement peut exactement mesurer la taille et l'épaisseur du verre et calculer la quantité de gaz exigée.
LJBZ2500PG peut simultanément presser le gaz dans deux unités en verre creuses avec une longueur de moins de 1.5m, qui améliore considérablement l'efficacité de production, particulièrement pour le verre avec une longueur de moins de 1.5m.
Caractéristiques principales
• Deux morceaux de verre isolant sont pressurisés et gonflés en même temps, et chaque morceau de verre isolant est rempli de plus de 90% de gaz d'argon
• Le pressurage de deux morceaux d'IGU à la fois peut mieux empêcher la déformation de la cloison pressée. Chaque 1m*1m double verre peut atteindre 27s, qui améliore considérablement l'efficacité de travail
• La chaîne de fabrication ultra-rapide d'IG, a obtenu le brevet chinois en 2019
• De la pièce de transport à la partie pressante, chaque partie est séparée
• Approprié à la production en série dans les usines. Vitesse rapide superbe
• Résolvez le problème de sceller le travail de attente de robot. Un travailleur installe deux cadres d'entretoise pour deux IGUs
• D'ERP de système taille en verre et étiquetage de mesures automatiquement (marquant avant et après le pressing) (facultatif)
Données techniques
| Taille en verre maximale | 2500mm*7000mm |
| Taille en verre maximum pour le gaz de remplissage | 2500mm*7000mm |
| Taille en verre minimale | 280mm*450mm |
| Épaisseur en verre | 3-15mm |
| Épaisseur en verre isolante | 60mm |
| Vitesse de lavage en verre | 2-10m/min |
| Vitesse en verre de convoyeur | 45m/min |
| Brosses de lavage | 3 paires de pinceaux avec des cheveux de 0.1mm |
| Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
| Alimentation en air | Écoulement : 0.8m/min |
| Pression atmosphérique | ≥0.8MPa |
| Puissance totale | 3P 380V 50HZ 54.5KW |
| épaisseur en verre plate | 3-30mm |
D'autres produits de VERRE de LIJIANG
Machine de remplissage de gaz d'argon avec l'écran tactile
Cette machine de remplissage de gaz d'argon est machine de remplissage manuelle, mais elle a l'écran tactile pour montrer combien la valeur de gaz d'argon. Et cette machine de remplissage peut placer combien de valeur de gaz vous voulez verser dans le verre isolant.
Types de la machine de remplissage de gaz d'argon
Machine de remplissage manuelle générale de gaz d'argon et nouvelle machine de remplissage rapide de gaz d'argon
Machine de remplissage manuelle en verre isolante de gaz d'argon pour le gaz remplissant d'argon
Le type de machine de remplissage isolante intelligente de gaz en verre LJCJ02 est un équipement spécial pour remplir verre isolant. Le dispositif par le micro-ordinateur et importé du capteur pour former un système de contrôle de boucle bloquée, niveau élevé d'équipement intelligent, contrôle précis, concentration pneumatique réglable, efficacité de remplissage est haut, l'opération est simple. Il est essentiel d'améliorer plus loin la représentation de l'équipement en verre creux.
1. Caractéristique principale
• Il est employé pour remplir argon dans le verre isolant
• Haut effectivement, tenu compte de quatre morceaux d'IGU
• Quand le gaz est plein, il alarmera et s'arrêtera automatiquement
• Peut placer et montrer les données de la valeur de gaz
2. Caractéristiques et date technique :
| Article | Valeur |
| Alimentation d'énergie | AC220 V 50Hz |
| 0.5kw | |
| Dimension de découpe | 600X400X1210mm |
| Poids net de machine | 40kg |
3. La structure principale de la production
La machine de remplissage de gaz comporte des pièces d'arbre. Il y a gaz remplissant, contrôle et détection. La pièce de gaz remplissant comporte principalement le circuit de débouché, renvoie le circuit et la soupape de commande. La pièce de contrôleur comporte principalement l'écran tactile, l'alarme de bouton de commutateur, de contrôle de sélection de groupe de début, de contrôleur et de sonnerie. La pièce de détection comporte principalement le capteur.
4. Les conditions de l'utilisation
source de gaz d'argon 1.The : pression 0.2Mpa.
La source de machine de compresseur d'air : pression 0.4Mpa.
L'utilisation de l'environnement : le ℃ 0~40, aucune condensation, le panneau d'opération et la boîte de contrôle ne peuvent avoir l'intrusion de l'eau.
inflation 5.Before pour ajuster les paramètres techniques
5,1 ajustez l'argon traversent la soupape de commande sur le panneau, ajustent l'écoulement d'argon, plus l'argon est petit, plus l'écoulement en verre est petit, qui peut améliorer l'exactitude du système de contrôle et empêcher le verre cassé ; il est le meilleur d'abaisser l'écoulement au début, quand l'opérateur peut opérer, pour augmenter graduellement la circulation d'air pour augmenter le taux de remplissage, améliorer l'efficacité de travail, mais la circulation d'air doit être ajustée sur le minimum à l'étape initiale de l'utilisation, et puis graduellement de l'augmentation, mais la vitesse de remplissage ne peut pas être ajustée trop rapidement, autrement l'air et l'argon seront endommagés la cavité en verre creuse de la couche de séparation réduit la concentration en gaz et l'exactitude de la détection de concentration en gaz.
5,2 arrangement de pression d'inflation : afin d'éviter la pression excessivement à hauteur d'inflation endommageant le verre de double-couche. Nous devons faire la pression d'utilisation 0.2mpa, ajustons la valve réduisant la pression d'argon au panneau de commande sur 0.1-0.2mpa, et dans le cas, faisons la source d'air du compresseur d'air 0.4mpa.
Fixez les limites supérieures et inférieures de la pression selon la taille du verre isolant et du taux d'inflation. Quand le verre de double-couche est plus grand que 1.5m×1.5m, la source d'air du compresseur d'air est convenablement ajustée sur une plus grande valeur.
Six, installation et ajustement
6,1 l'équipement est placé de façon constante, et l'attention devrait être prêtée pour empêcher des dommages au contrôleur et au système de contrôle de tomber.
6,2 reliez la prise de puissance, l'interface d'air principale, le tuyau de débouché et le tuyau de retour.
5. installation et ajustement
5,1 l'équipement a placé sans à-coup, prête l'attention pour empêcher la chute et le contrôleur et le système de contrôle de dommages.
5,2 reliez la prise de puissance, l'interface d'air total, le tuyau de débouché et le tuyau de retour.
inflation 7.Before pour ajuster les paramètres techniques
7,1 ajustez le débit d'argon par la soupape de commande sur le panneau. Plus l'argon est petit, plus le débit en verre est petit. Ceci peut améliorer l'exactitude du système de contrôle et empêcher le verre cassé ; il est le meilleur d'abaisser le débit au début, quand l'opérateur peut opérer, graduellement augmenter la circulation d'air pour augmenter le taux de remplissage et améliorer l'efficacité de travail, mais la circulation d'air doit être ajustée sur le minimum à l'étape initiale de l'utilisation, et puis être graduellement augmentée, mais la vitesse de remplissage ne peut pas être ajustée trop rapidement, autrement l'air et l'argon seront endommagés la cavité en verre creuse de la couche de séparation réduit la concentration en gaz et l'exactitude de la détection de concentration en gaz.
7,2 arrangement de pression d'inflation : Pour éviter la pression excessivement à hauteur d'inflation endommageant le verre de double-couche. Nous devons faire la pression d'utilisation 0.2mpa, ajustons la valve réduisant la pression d'argon au panneau de commande sur 0.1-0.2mpa, et dans le cas, faisons la source d'air du compresseur d'air 0.4mpa.
Fixez les limites supérieures et inférieures de la pression selon la taille du verre isolant et du taux d'inflation. Quand le verre de double-couche est plus grand que 1.5m×1.5m, la source d'air du compresseur d'air est convenablement ajustée sur une plus grande valeur.
