Détails sur le produit:
|
Nom de production: | Mastics en verre isolants scellant la machine de robot | Taille en verre maximum: | 2500mm*4000mm |
---|---|---|---|
Taille en verre minimum: | 400mm*300mm | Épaisseur en verre: | 12-56mm |
Machine à laver: | Acier inoxydable | Presse à mouler: | Points réglables |
Garantie: | 1 an | Marque: | Verre de Lijiang |
Surligner: | Machine de scellage verticale de double vitrage,Machine en verre verticale de double vitrage,machine de scellage de double vitrage de 56mm |

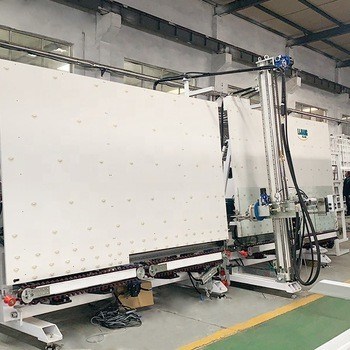

Mastics en verre isolants verticaux automatiques scellant la machine de robot
Caractéristiques principales de machine de scellage en verre isolante de robot :
• Machine de scellage de commandes système du Japon Yaskawa, complètement automatique et efficace servo
• 4 sections, peuvent stocker le verre
• Utilisant une ceinture synchrone, une transmission stable, et un positionnement précis

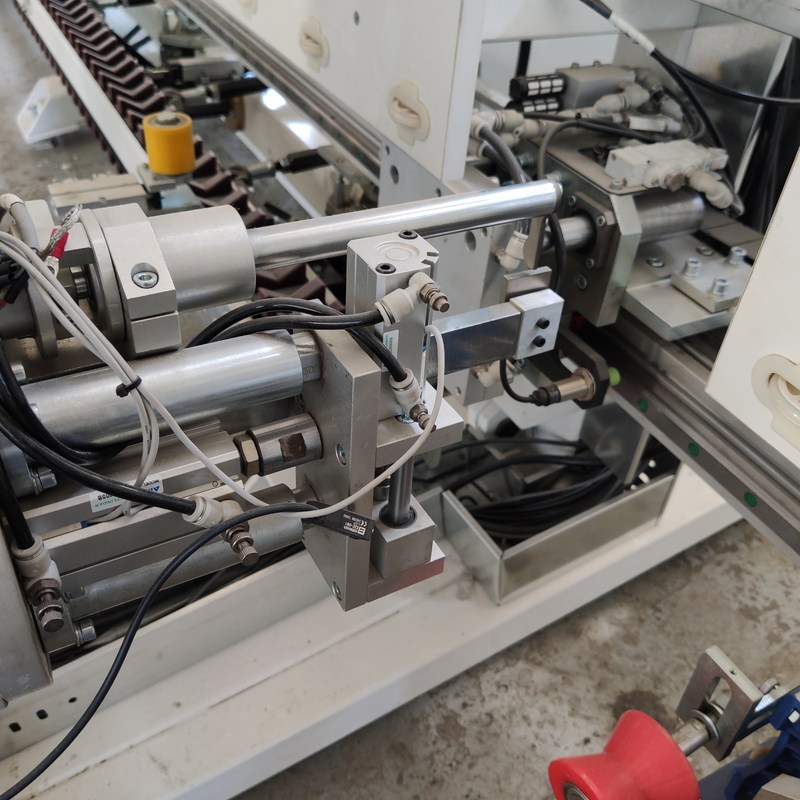

• Utilisez le grattoir et le rouleau pour réparer automatiquement les coins en verre
• Mesure automatique de la taille et de la profondeur en verre de colle (30mm)
• Chaque fonction automatique vient avec l'opération manuelle
• Peut être enduit du double verre
• le verre en forme spéciale a fait un pas le verre, le verre de triple-couche avec les bords facultatifs (facultatifs)
• Un ensemble de pompes de gavage commande deux ensembles de mastic (facultatif)
• Le silicone, le polysulfure, et les mastics structurels de silicone peuvent être employés
• La tête de colle est placée à l'avant de la machine pour le revêtement facile du verre d'étape
• Peut être reliée à la chaîne de fabrication en verre l'isolation
• Avec la fonction de code de balayage (facultative)
Spécifications de robot de scellage en verre isolant
Modèle | LJTJ2540D |
Puissance de tension | 380V 13KW |
Pression atmosphérique | 0.5~0.7Mpa |
Pression de expulsion | 32Mpa |
Taille de Max.Glass | 2500*4000mm |
Taille de Min.Glass | 400*300mm |
Épaisseur en verre | 12~56mm |
Vitesse fonctionnante | 5~40m/min |
Dimension hors-tout | 11000*1500*4500mm |
2,2 bruit de machine
Niveau de pression acoustique de la classification A | |
État de réserve | État fonctionnant |
DB 50 | DB 85 |
Fonction et caractéristique de machine de scellage en verre isolante
1. Cette machine convient aux entreprises de profond-traitement en verre, avec un niveau élevé d'automation, réduisant l'intensité de travail, la main d'oeuvre économisante, et améliorer l'efficacité de production
2. La machine entière adopte une interface homme-machine d'écran tactile avec la fonction de mémoire.
3. Après scellage, les quatre coins du verre sont pleins sans bulles, et la surface est lisse sans bords biseautés
4. Deux ensembles de circuits d'alimentation indépendants de mastic (agitation y compris du dispositif) sont adoptés, et les deux genres de mastics peuvent être rapidement commutés, et opération d'un-clé est commode (type II)
5. La machine a une largeur de 1.5m, une petite empreinte de pas, et l'économie de l'espace
6. Le niveau peut stocker le verre à l'avance, effectivement améliorant l'efficacité
7. Le plus petit verre creux qui peut être traité est 400*300mm
8. Le dispositif antiblocage est installé dans le mélangeur
9. Le système de servocommande adopte une marque de renommée mondiale (Yaskawa, Japon) avec la représentation stable
10. la transmission d'axe fait l'écurie de transport en verre et le positionnement précis.

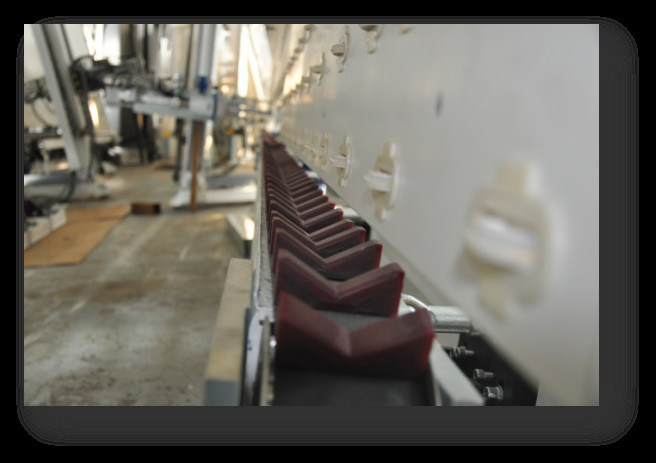

11. La ceinture de transmission en V spéciale empêche le mastic de coller à la bande de conveyeur et s'assure que le bord du verre est propre. Le bloc en V peut être remplacé.
12. Les pièces de rechange sont produites dans normalisé et à haute précision pour assurer l'utilisation stable à long terme de la machine
13. Approprié au verre de trois-couche.
14. Le plat arrière transportant la roue adopte la roue incorporée pour assurer le transport en verre sans heurt
Données techniques
Taille en verre maximale | 2500*4000mm |
Taille en verre minimale | 400*300mm |
Épaisseur en verre | 12-50mm |
Vitesse fonctionnante | 5-40m/min |
Pression atmosphérique | ≥0.6MPa |
Pression de compression | 32MPa |
Puissance de tension | 380V 15kw |
Dimension hors-tout | 11000*2000*3500mm |
Paramètres électriques
NOM | ORIGINE | MARQUE |
Moteur servo | Le Japon | YASKAWA |
Conducteur servo | Le Japon | YASKAWA |
Unité centrale de traitement | Le Japon | YASKAWA |
Composant de basse tension | L'Allemagne | SIEMENS |
Voie de guidage | Taïwan | HIWIN |
Alimentation d'énergie de changement | Taïwan | MW |
Commutateur de capteur | La Corée | AUTONICS |
Composant pneumatique | Le Japon | SMC |
Écran tactile | La Chine | GAOSHAN |
Moteur servo | Le Japon | YASKAWA |
Conducteur servo | Le Japon | YASKAWA |
Produits connexes de VERRE de LIJIANG
Chaîne de production en verre verticale de double vitrage avec la fonction facultative remplissante de gaz d'argon
Les détails présentent du LJBZ2535G
La chaîne de fabrication en verre isolante remplissante de gaz d'argon a 7 sections totalement :
section de 01 transferts ;
machine à laver 02 ;
section de 03 décharges ;
04 inspection et section d'installation ;
section de 05 transferts ;
06 pressant et section remplissante ;
section de 07 décharges.
• section de 01 transferts
Mécanisme de revêtement de détection, détection automatique de bas-e film en différé
• machine à laver 02
Caractéristique principale :
• Employez 6 poils 0.1mm mous et poils mous pour nettoyer le bas-e verre
• Prélavez (facultatif)
• Le nouveau souffleur adopte le profil en aluminium (souffleur d'ornithorynque), et la taille de la bouche d'air est ajustée par l'ornithorynque en aluminium de profil. Ceci peut réduire le nombre de vis d'approche, s'assurent que chaque vis n'est pas lâche, et évitent la résonance de souffleur.
• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
• La boîte d'opération avec l'affichage de vitesse de lavage peut exactement montrer la vitesse de lavage (les 8-10m)
• Contrôle de température de réservoir d'eau et système automatiques de remplissage de l'eau
• Système de réduction du bruit européen
• matériel d'acier inoxydable
• section de 03 décharges
• Verre de stockage
• 04 inspection et section d'installation
La nouvelle structure de cette section est changée en structure de levage de poutre intégrée (double poutre). Il est facile d'inspecter et essuyer le verre
• section de 05 transferts
• Mesure automatique de l'épaisseur en verre. Elle peut être employée selon les besoins réels en travaillant.
• 06 pressant et section remplissante
L'avantage spécial du conseil pressant de verre :
Caractéristique principale :
• (2500mm*3500mm) le verre isolant extra-long peut être comprimé deux fois
• Le verre est transporté par une bande de conveyeur, et le verre est pressé par un moteur servo
• La plaque de pression peut être ouverte pour l'entretien facile
• Structure réglable de plaque de pression pour assurer la longue durée de vie
• Automatiquement rempli d'argon, l'effet de scellage est évident, et le contenu d'argon est plus élevé
• Les régions d'installation pour remplir différentes tailles de verre, et adoptent des méthodes de scellage suivantes pour réduire la perte d'argon
• La valeur de gaz peut être placée et le processus remplissant de gaz peut être affiché sur l'écran tactile
• Capteur de réaction rapide pour le contrôle permanent du processus de remplissage de gaz
• La concentration en gaz peut atteindre plus de 90%
• Aucun besoin aux forages sur le cadre d'entretoise
• Le gaz standard est gaz d'argon
• section de 07 décharges
• Verre de stockage
• Peut être relié à la machine le scellage
Données techniques
Taille en verre maximale | 2500mm*3500mm |
Taille en verre maximum pour le gaz de remplissage | 2500mm*3200mm |
Taille en verre minimale | 280mm*450mm |
Épaisseur en verre | 3-15mm |
Épaisseur en verre isolante | 60mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur | 45m/min |
Brosses de lavage | 3 paires de pinceaux avec des cheveux de 0.1mm |
Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
Alimentation en air | Écoulement : 0.8m/min |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50HZ 40KW |
Dimension | 23500*3500*3700mm |
Poids | 6500kg |
Paramètres électriques
NOM | ORIGINE | MARQUE |
Moteur servo | L'Allemagne | SIEMENS |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Moteur de transfert | Taïwan | LINHAI |
Moteur de brosse | Taïwan | LINHAI |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |
Mesure électrique | La Chine | MIRAN |
Commutateur photoélectrique | L'Allemagne | MALADE |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Ligne d'IG avec le gaz remplissant en ligne |
Caractéristiques principales de la ligne rapide superbe d'IG
• Deux morceaux de verre isolant sont pressurisés et gonflés en même temps, et chaque morceau de verre isolant est rempli de plus de 90% de gaz d'argon
• Le pressurage de deux morceaux d'IGU à la fois peut mieux empêcher la déformation de la cloison pressée. Chaque 1m*1m double verre peut atteindre 27s, qui améliore considérablement l'efficacité de travail
• La chaîne de fabrication ultra-rapide d'IG, a obtenu le brevet chinois en 2019
• Résolvez le problème de sceller le travail de attente de robot. Un travailleur installe deux cadres d'entretoise pour deux IGUs
• D'ERP de système taille en verre et étiquetage de mesures automatiquement (marquant avant et après le pressing) (facultatif)
• De la pièce de transport à la partie pressante, chaque partie est séparée
• Approprié à la production en série dans les usines. Vitesse rapide superbe
