Détails sur le produit:
|
Certification: | CE | Nom: | Machine de développement en verre isolante |
---|---|---|---|
Tension: | 380V 50Hz 3P | Condition: | NOUVELLE machine |
Garantie: | 1 an | Taille en verre minimale: | 280*400 |
Épaisseur IG: | 60mm | Taille en verre maximale: | 2500*3500 |
Brosses de lavage: | 6 morceaux | Épaisseur en verre plate: | 3-15mm |
Surligner: | Chaîne de production en verre isolante de double vitrage,chaîne de production en verre isolante de 3300*7000mm,machine de double vitrage de 3300×7000mm |
Chaîne de production en verre isolante de double vitrage de la taille 3300*7000mm d'éléphant pour le lavage et le pressing
Options de ligne en verre isolante remplissante gaz enorme automatique de taille de double
1.Pre-washing
positionnement 2.Automatically précis pour 3 ou 4 le pas de côté IG
le remplissage du gaz 3.Automatic peut placer la valeur de gaz et montrer le traitement de remplir en ligne de concentration en gaz élevée
Caractéristique principale de chaîne de fabrication en verre isolante remplissante gaz enorme de taille de double
●Système de contrôle de PLC de l'Allemagne Siemens, interface d'écran tactile
●Réservoir d'eau avec le système automatique de lavage de contrôle de température et d'eau
●Système de chauffage à air
●Début de fan d'air et établissement automatiques d'arrêt
●Système de réduction du bruit
●Identification automatique de verre enduit et bas-e
●les pinceaux 3pair peuvent laver en ligne et bas-e verre en différé
●La machine à laver adopte le dispositif matériel et imperméable de solides solubles
●Conseil pressant réglable pour continuer le plat presser la surface directement
●Mode de connexion de prise d'aviation
●Applicable pour produire IG triple et IG formé
●Affichage en ligne de vitesse de lavage
●Travail intermittent intelligent, énergie économisante
PARAMÈTRE de chaîne de production en verre isolante remplissante gaz automatique enorme de taille de double
Unité | LJBZ3370 | |
Tension | 380V50Hz3P | |
Puissance totale | Kilowatt | 54,5 |
Vitesse de lavage | m/min | 2-10 |
Vitesse fonctionnante maximum | m/min | 45 |
Taille en verre minimum | millimètre | 450*280 |
Taille en verre de Maxmum | millimètre | 3300*7000 3000*3000 (double-pression) |
Épaisseur en verre plate | millimètre | 3-30 |
Brosses de lavage | Morceaux | 6 |
Épaisseur maximum de verre isolant | millimètre | 80 |
Consommation totale de gaz | L/min | 1500 |
Taille de petit pain de convoyeur | millimètre | 520 |
Dimension (L*W*H) | millimètre | 47200*3500*4500 |
1. Quelle est la ligne d'IG ?
Les types de la ligne d'IG sont sans argon remplissant et avec le gaz remplissant d'argon. Il y a également deux lignes spéciales d'IG, aère la ligne de flottement d'IG et la ligne rapide superbe d'IG (lavant et pressant deux unités d'IG ensemble).
La ligne d'IG est chaîne de fabrication en verre isolante de Calles, il inclut la machine à laver en verre, l'installation de cadre d'entretoise et la presse à mouler en verre. Nous avons normalement la ligne de 2000*2500, de 2500*3500, de 2500*4000, de 2500*4500 et de 3300*7000 IG.
2. Que notre société fait-elle ?
Le VERRE de LIJIANG est le fabricant dans la ville de Jinan, année de la Chine depuis 2012. Nous faisons la ligne d'IG, robot de scellage en verre isolant, machine à cintrer d'entretoise, machine de remplissage déshydratante de machine butylique d'extrudeuse et ainsi de suite, porviding des machines pour partout dans le monde avec le service après-vente.
3. Comment fournir le service après-vente ?
Pour l'Inde et l'aroud Inde du marché, nous avons deux ingénieurs loal indiens, ils pouvons fournir le service à temps.
Pour le marché de l'Amérique du Sud, nous avons un ingénieur là pour fournir le service.
Pour l'autre marché, nous avons l'équipe d'ingénieur avec 10 - 20 ans d'expérience, elles iront à l'usine de clients étrangers pour installer la machine, pour former des travailleurs et pour fournir service après-vente à temps.
Depuis le virus du monde entier, nos ingénieurs sont limités à beaucoup de pays dans le monde. Ainsi nous service d'installation de provice et travail trainning en ligne par Wechat, Whatsapp et ainsi de suite. Une fois que le monde a un meilleur suitation, notre ingénieur ira vérifier nos machines encore.
4. Comment empaqueter la chaîne de production ?
Un ensemble de ligne d'IG a besoin normalement de deux conteneurs en embarquant au pays étranger, 2 morceaux de conteneurs 40HQ.
5. Détails de chaîne de production en verre isolante :
• La chaîne de production en verre isolante a 7 sections :
section de 01 transferts ;
machine à laver 02 ;
section de 03 décharges ;
04 inspection et section d'installation ;
section de 05 transferts ;
06 pressant et section remplissante ;
section de 07 décharges.
• section de 01 transferts
Mécanisme de revêtement de détection, détection automatique de bas-e film en différé

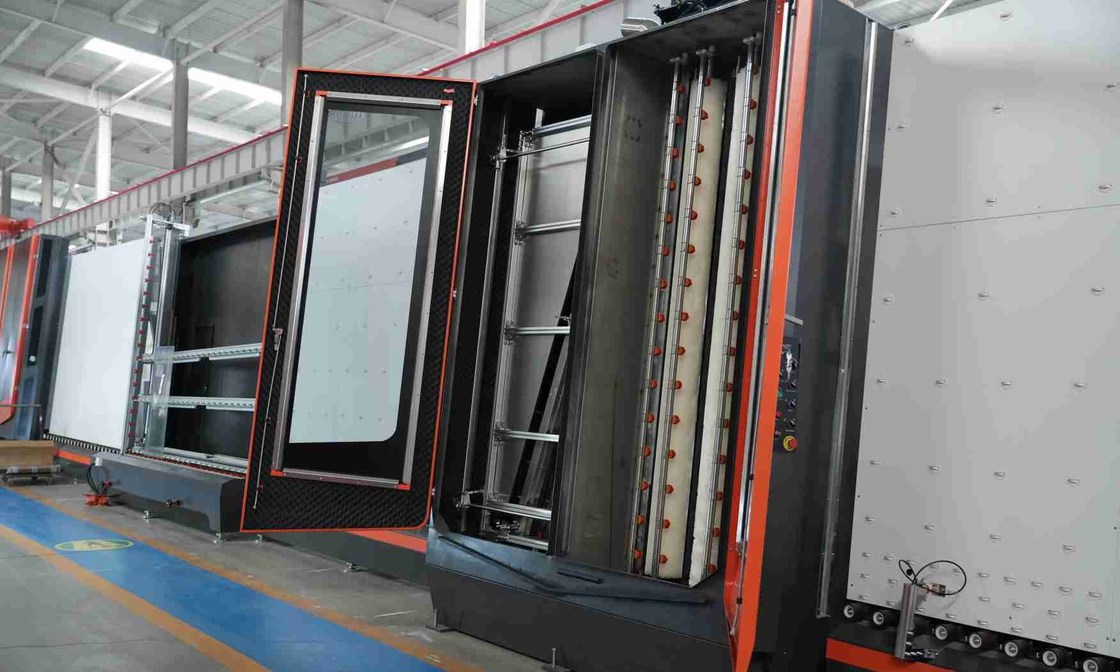

• machine à laver 02
Caractéristique principale :
• Utilisant 6 morceaux de pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre
• Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assurent que chaque vis n'est pas lâche, et évitent la résonance du souffleur.
• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
• La boîte d'opération avec l'affichage de vitesse de lavage, peut exactement montrer la vitesse de lavage (les 8-10m)
• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau
• Système européen de silencieux
• Matériel d'acier inoxydable
• section de 03 décharges
• Verre de stockage
• 04 inspection et section d'installation
La nouvelle structure de cette section est changée en structure de levage de poutre intégrée (double poutre). Il est facile d'inspecter et essuyer le verre.
• section de 05 transferts
• Mesure automatique de l'épaisseur en verre. Elle peut être employée selon les besoins réels en travaillant.
• 06 pressant et section remplissante
Caractéristique principale :
• le verre long Ultra peut être comprimé par deux fois
• Adopte la bande de conveyeur pour transférer le verre, utilise le moteur servo pour presser le verre
• La plaque de pression peut être ouverte pour l'entretien facile
• Pressurage du conseil avec la structure réglable garantir la durée de vie durable
• section de 07 décharges
• Verre de stockage
• Peut être relié à la machine le scellage
Paramètres électriques
NOM | ORIGINE | MARQUE |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Moteur servo pour le verre d'étape | Le Japon | FUJI |
Commutateur photoélectrique | L'Allemagne | MALADE |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
Écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Moteur de brosse | La Chine | QINGHUA |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |

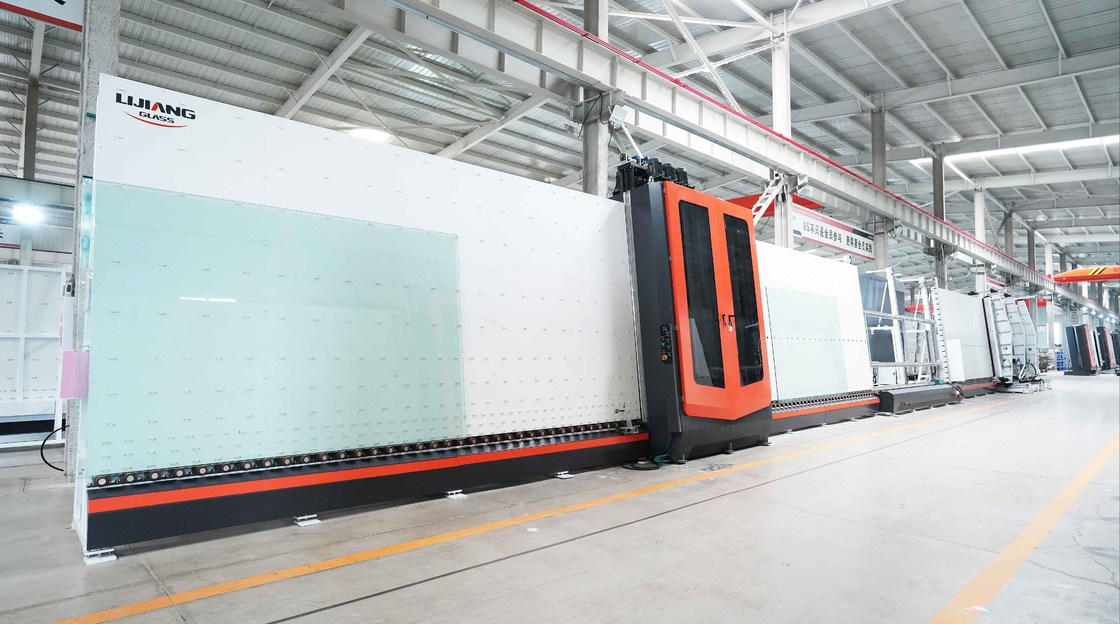

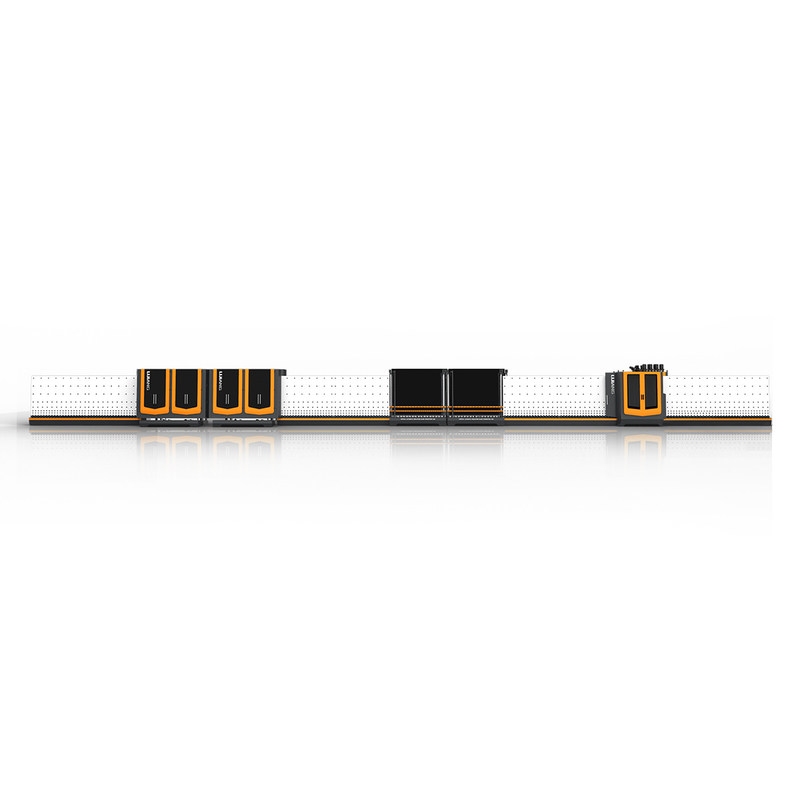

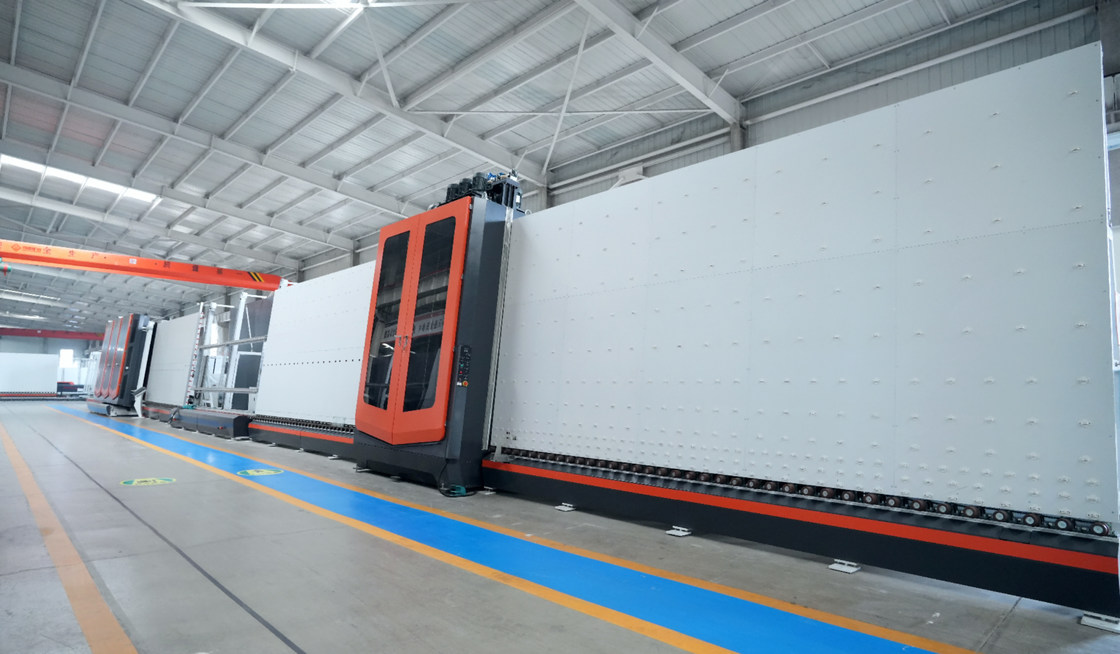

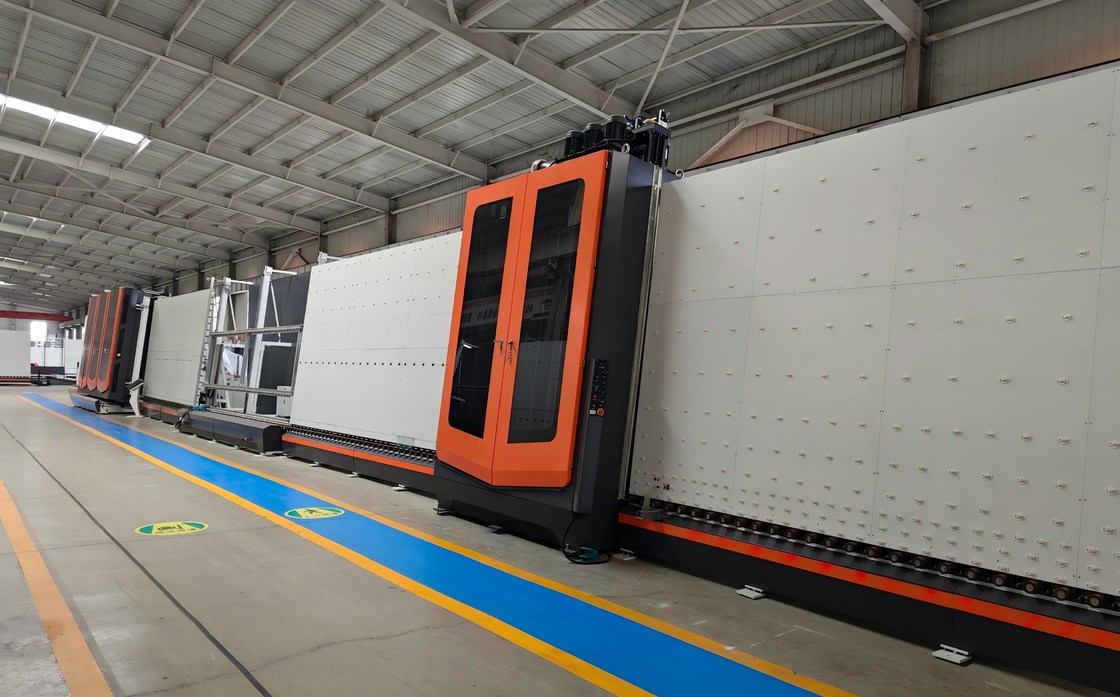

Images de chaîne de production en verre isolante automatique de taille enorme
Production relative de VERRE de LIJIANG
. Bord vertical futé supprimant la machine LJCM2545
Caractéristique principale
• Accès en verre bi-directionnel
• Automatiquement taille de mesure
• Automatiquement distinguer la basse-e surface
• La suppression de bord est réglable
• La tête peut être 360° tourné
• Dispositif sûr et complètement automatique
• Système de contrôle de PLC, interface d'écran tactile
• Six systèmes de contrôle de servos
• Le système de contrôle intelligent, peut identifier le traitement en différé
Données techniques
Taille de traitement en verre de maximum | 2500*4500mm |
Taille de traitement en verre minimale | 400*280mm |
Épaisseur en verre | 3-15mm |
Diamètre de meule | 200mm |
Taille de convoyeur | 500mm |
Bord supprimant la largeur | 10-50mm |
Vitesse de transmission | 1. 29m/min |
Bord supprimant la vitesse | 2-29m/min |
Largeur de meule abrasive | 10/12/15 millimètre |
Épaisseur en verre | 3 - 15mm |
Vitesse de meule | 0~3000r/min |
Consommation d'air total | 100L/ minute |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50Hz 3.35KW |
Dimension | Dimensions : 9700×2500×3400mm |
Poids total | 3700KG |
Paramètres électriques
NOM | ORIGINE | MARQUE |
Moteur servo | Taïwan | TAIDA |
PLC | Taïwan | TAIDA |
Composant pneumatique | Taïwan | AAIRTAC |
L'électricité de basse pression | L'Allemagne | SIEMENS |
Disjoncteur | L'Allemagne | SIEMENS |
Commutateur de capteur | La Corée | AUTONICS |
Commutateur d'approche | La Corée | AUTONICS |
Commutateur de limite | Taïwan | TENDEZ |
Connecteur | L'Allemagne | SIEMENS |
Convertisseur de fréquence | La France | SCHNEIDER |
Bouton principal | La France | SCHNEIDER |
Relais intermédiaire | Le Japon | OMRON |
Robot de scellage en verre isolant vertical LJTJ2540
Caractéristiques principales
• Les tailles en verre minimum et maximum peuvent être facultatives
• Adoptez 8 moteurs servo
• Adoptez le système de servocommande du Japon avec la représentation stable
• Automatiquement taille de mesure, profondeur de colle et vitesse en verre de colle avec l'ajustement linéaire
• Courroie Adopt à maintenir lisse pour transporter avec la position précise
• Des pièces de rechange sont produites avec la standardisation élevée et la haute précision, s'assurent que la machine peut être utilisée avec le fonctionnement à long terme
• Les coins en verre sont pleins sans bulles d'air, la surface douce, aucun besoin à
• Machine complètement automatique et à haute efficacité
• Automatiquement coins en verre de réparation avec la belle surface
• Lisse transportez sans éraflure et pollution
• des pièces de Simple-fonction sont équipées des fonctions manuelles, ajustement facile
• Pouvez en enduisant plus de 8 genres de verre formé, incluent le demi-cercle. Trapézoïdal. Parallélogramme. Circulaire. Polygone, etc. (facultatifs)
• Le phoque a fait un pas de verre entièrement immédiatement (facultatif)
• Le phoque de boîte a fait un pas IG avec quatre côtés (facultatifs)
• Adopte le double dispositif de pompes pour employer deux genres de différents mastics, tels que le mastic structurel de silicone, de polysulfure et de silicone (facultatif)
Données techniques
Taille en verre maximale | 2500*4000mm (facultatif) |
Taille en verre de mn | 300*300mm |
Épaisseur en verre | 12-50mm |
Vitesse fonctionnante | 5-40m/min |
Pression atmosphérique | ≥0.6MPa |
Pression de compression | 32MPa |
Puissance de tension | 380V 12kw |
Dimension hors-tout | 11000*2000*3500mm |
Paramètres électriques
NOM | ORIGINE | MARQUE |
Moteur servo | Le Japon | YASKAWA |
Conducteur servo | Le Japon | YASKAWA |
Unité centrale de traitement | Le Japon | YASKAWA |
Composant de basse tension | L'Allemagne | SIEMENS |
Voie de guidage | Taïwan | HIWIN |
Alimentation d'énergie de changement | Taïwan | MW |
Commutateur de capteur | La Corée | AUTONICS |
Composant pneumatique | Le Japon | SMC |
Écran tactile | La Chine | GAOSHAN |
Moteur servo | Le Japon | YASKAWA |
Conducteur servo | Le Japon | YASKAWA |
Introduction de VERRE de LIJIANG
