Détails sur le produit:
|
| Certification: | CE | Nom de production: | Machine à cintrer isolante automatique d'alu-entretoise en aluminium en verre |
|---|---|---|---|
| Taille maximum d'entretoise: | 1800mm*2000mm | Machine de Min.bending: | 150*250mm |
| Types d'entretoise: | L'espace en aluminium/entretoise chaude de bord | Moteur servo: | Moteur servo de |
| Type de machine: | Perler la machine, | Utilisation: | barre en aluminium d'entretoise se pliant, barre en aluminium d'entretoise de courbure dans la forme |
| automation: | Automatique | Largeur en aluminium d'entretoise: | 5.5-26.5mm |
| Surligner: | Équipement de recourbement en verre d'entretoise,Équipement de recourbement en verre en aluminium,Machine à cintrer d'entretoise en aluminium |
||
Machine à cintrer isolante d'entretoise en aluminium en verre pour le traitement en verre
Caractéristique principale de machine à cintrer isolante d'entretoise en aluminium en verre
●Adoptez le système de alimentation de servocommande, format de l'image d'entretoise peut être ajusté avec
exactitude de 0,1 mm/m
●Système de contrôle d'angle de flexion de commande numérique par ordinateur avec l'accuracyof réglable 0.1°
●Installé quatre groupes d'unités de stockage d'entretoises
●La barre en aluminium avec des tailles multiples peut être choisie à volonté
Ajustez automatiquement la vitesse de recourbement selon la taille du cadre en aluminium
pour éviter la déformation du grand cadre et assurer la grande vitesse et la continuité du petit cadre
●Connexion continue automatique de l'entretoise, entretoise de coupe, avoldance de joint de barre d'entretoise
●Aucune invite matérielle, invite de sommeil, invite de défaut, invite de travail, données déraisonnables

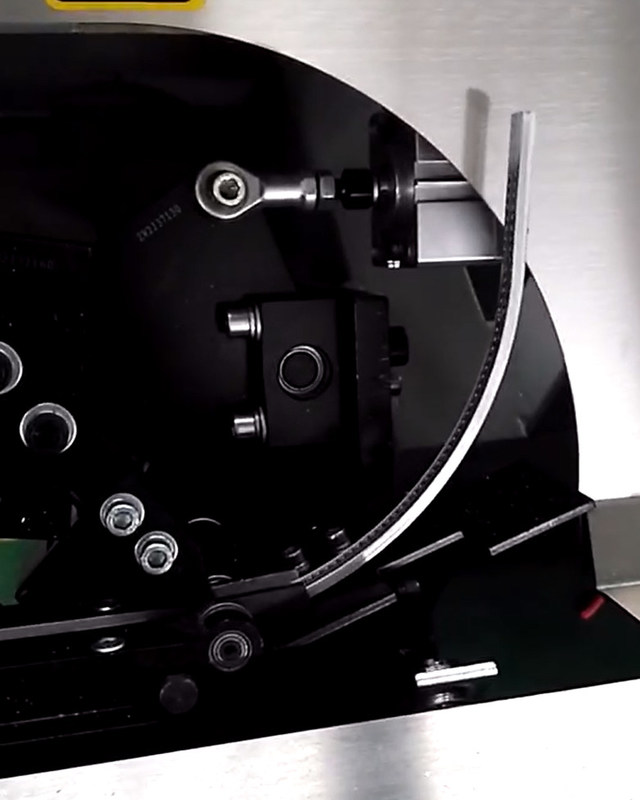

refusez le traitement et le cadre en aluminium de soutien rapide et spécial en forme d'arc. recourbement en aluminium formé de cadre
●La fonction d'USB, qui peut lire excellent le directly● se relient à l'ERP (facultatif)
Aperçu de production de machine à cintrer d'alu-entretoise en aluminium
La machine à cintrer d'entretoise peut faire un grand choix de cadres en aluminium polygonaux convexes par une bande en aluminium dans un, de ce fait renforçant la force du cadre en aluminium, rendant l'effet de scellage du verre isolant meilleur. Le verre creux est fait par 2pcs ou plus de verres de flotteur qui ont rempli du déshydratant du gaz d'argon avec le cadre en aluminium. Joint primaire (butyle) entre le verre et le cadre isolants d'Aliminum, joint secondry (polysulfure ou structure). Le verre isolant sera effectivement de protéger le rayonnement quand bas-e film enduit. La machine à cintrer d'entretoise en aluminium automatique est un équipement spécial pour la fabrication des cadres en aluminium d'isoler le verre, qui remplace la technologie traditionnelle de fabrication.
Paramètre technique de machine à cintrer d'entretoise en aluminium automatique
|
Taille de recourbement maximale
|
2000mm*2000mm |
|
Taille de recourbement minimale
|
250mm*180mm |
|
Largeur en aluminium d'entretoise
|
6A - 27A |
| Supports d'entretoises | 4 supports |
|
Erreur de taille d'entretoise
|
±0.5mm |
|
Erreur d'angle
|
±1° |
|
Vitesse de traitement
|
< 25s=""> |
|
Alimentation en air
|
≥0.65MPa |
| Tension | 380V50Hz 3P |
| Puissance totale | 2.5KW |
| Dimension | 10500mm*2200mm*2600mm |
Détail de machine à cintrer d'entretoise en aluminium automatique
système de contrôle de 1.Siemens 1200PLC avec la vitesse fonctionnante rapide. Système de contrôle allemand de PLC de Siemens, interface d'écran tactile.
coupe 2.Automaticlly et alimenter les entretoises en aluminium
3. Connecteurs, commodité et sécurité résistants pour l'installation et l'élimination des imperfections
la machine à cintrer de l'entretoise 4.Automatic en aluminium ont quatre ou douze unités de stockage différentes de taille d'entretoise peuvent choisir
les pièces 5.Spare de toute la machine ont des codes d'identification.
6. Les entretoises en aluminium sont disponibles dans différentes caractéristiques et dans les tailles de 6A-27A.
7.Support le recourbement continu, il évitent automatiquement l'entretoise - connexion tout en se pliant et coupant
le dispositif spécial de main de la machine 8.The est utilisé pour plier le grand cadre d'entretoise
9.Precise effet de recourbement, erreur faisante le coin moins de 0.1mm.
la machine à cintrer de l'entretoise 10.Automatic peut plier l'acier inoxydable en aluminium /thermix de /technoform /Alupro /swisspacer/ d'entretoise (facultatif)
Fonction d'entrée 11.USB, il peut lire pour exceler des données directement
la fonction d'autocollant de label du papier 12.Printing (facultative), pourrait l'enlever facilement.
Produits connexes
Machine butylique LJTB 01 d'extrudeuse
Caractéristique principale
• Système de contrôle de PLC, interface d'écran tactile
• Identifiez automatiquement la largeur de la barre en aluminium, la colle poussent du nez peut être automatique s'ajustent
• La partie critique du circuit hydraulique utilisant les importations allemandes des composants pour s'assurer que le plastique également plein
• Rapidement préchauffez, améliorez l'efficacité de travail
• avec préchauffer la fonction
• Avec la fonction gonflable d'échappement, améliorez la qualité du scellage et épargner l'heure pour le plastique
• Vitesse rapidement de revêtement, boîte jusqu'à 47m/min
• Sauvegarde de la quantité de colle
Données techniques
| Pression de compression | 10-18MPa |
| La température | 110~140℃ |
| Largeur en aluminium d'entretoise | 6A - 27A |
| Vitesse | 5-47m/min |
| Diamètre de cylindre butylique | 200mm |
| Alimentation en air | ³ /min de 0.4m |
| Pression atmosphérique | ≥0.6MPa |
| Puissance totale | 380V, 5.7KW, 50HZ |
| Dimension | 2800×700×900mm (L×W×H) |
| poids | 650kg |
Paramètres électriques
| Nom | Original | Marque |
| PLC | La Chine | KINCO |
| Valve | Allemand | HAWE |
| Appareillage électrique de basse tension | Allemand | SIEMENS |
| De suralimentation hydraulique et pneumatique | Allemand | MAXIMATOR |
| Convertisseur de fréquence | La Chine | KINCO |
| Composants pneumatiques | Taïwan | ARTAC |
| Soupape d'échappement rapide/générateur de vide | Le Japon SMC | SMC |
| Lumière de voyage | Le Japon | OMRON |
| Fibre optique | Le Japon | OMRON |
machine de Mastic-propagation LJST02A
Caractéristique principale
• Système importé de moteur pour améliorer l'efficacité d'équipement
• Arme à feu importée de mastic, mélangeur d'acier inoxydable
• La haute pression protègent le dispositif
• Anti-de retour structure de contrôle de flux
• Le détecteur mélangé de taux peut commander le taux de deux genres de colle
Données techniques
| Pression atmosphérique fonctionnante | 0.3-0.6MPa |
| Pression de propagation de mastic | 15-20MPa |
| Volume de mastic | 4L/min |
| Diamètre de mastic d'A/B | 570mm/280mm |
| Rapport de propagation de pression atmosphérique de mastic | 50:1 |
| Taux mélangé | 6:1-14:1 |
| Alimentation en air | Écoulement 0.8m3/min |
| Pression atmosphérique | ≥0.8MPa |
| Dimension hors-tout | 1100*950*1630mm |
Bord vertical futé supprimant la machine LJCM2545
Caractéristique principale
• Accès en verre bi-directionnel
• Automatiquement taille de mesure
• Automatiquement distinguer la basse-e surface
• La tête peut être 360° tourné
• Dispositif sûr et complètement automatique
• Système de contrôle de PLC, interface d'écran tactile
• Six systèmes de contrôle de servos
• La suppression de bord est réglable
• Le système de contrôle intelligent, peut identifier le traitement en différé
Données techniques
| Taille de traitement en verre maximale | 2500*4500mm |
| Taille de traitement en verre minimale | 400*280mm |
| Épaisseur en verre | 3-15mm |
| Diamètre de meule | 200mm |
| Taille de convoyeur | 500mm |
| Bord supprimant la largeur | 10-50mm |
| Vitesse de transmission | 1. 29m/min |
| Bord supprimant la vitesse | 2-29m/min |
| Largeur de meule abrasive | 10/12/15 millimètre |
| Épaisseur en verre | 3 - 15mm |
| Vitesse de meule | 0~3000r/min |
| Consommation d'air total | 100L/ minute |
| Pression atmosphérique | ≥0.8MPa |
| Puissance totale | 3P 380V 50Hz 3.35KW |
| Dimension | Dimensions : 9700×2500×3400mm |
| Poids total | 3700KG |
Paramètres électriques
| NOM | ORIGINE | MARQUE |
| Moteur servo | Taïwan | TAIDA |
| PLC | Taïwan | TAIDA |
| Composant pneumatique | Taïwan | AAIRTAC |
| L'électricité de basse pression | L'Allemagne | SIEMENS |
| Disjoncteur | L'Allemagne | SIEMENS |
| Commutateur de capteur | La Corée | AUTONICS |
| Commutateur d'approche | La Corée | AUTONICS |
| Commutateur de limite | Taïwan | TENDEZ |
| Connecteur | L'Allemagne | SIEMENS |
| Convertisseur de fréquence | La France | SCHNEIDER |
| Bouton principal | La France | SCHNEIDER |
| Relais intermédiaire | Le Japon | OMRON |
