Détails sur le produit:
|
Nom de production: | Chaîne de fabrication isolante en verre | Taille en verre maximum: | 2500mm*3500mm |
---|---|---|---|
Taille en verre minimum: | 400mm*280mm | Épaisseur en verre: | 3 - 15mm |
Machine à laver: | Acier inoxydable | Presse à mouler: | Points réglables |
Garantie: | 1 an | marque: | Verre de Lijiang |
Surligner: | ligne de vitrail de 15mm faisant la machine,ligne de fenêtre de 400mm*280mm faisant la machine |

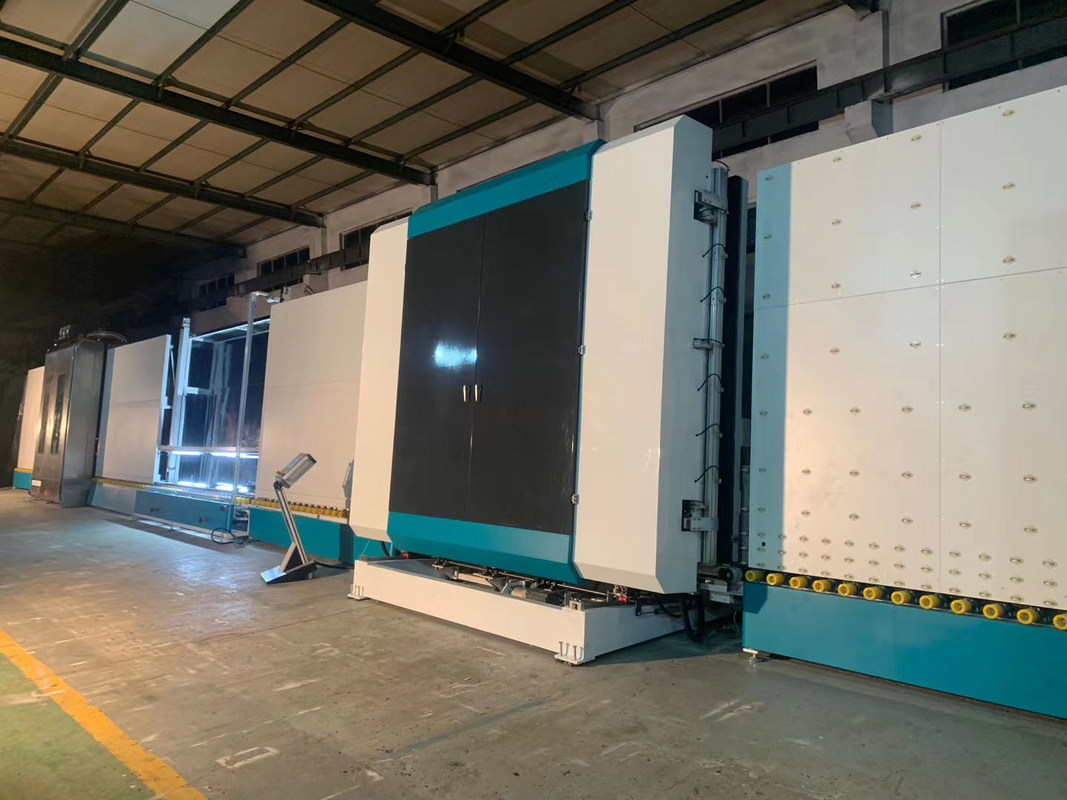

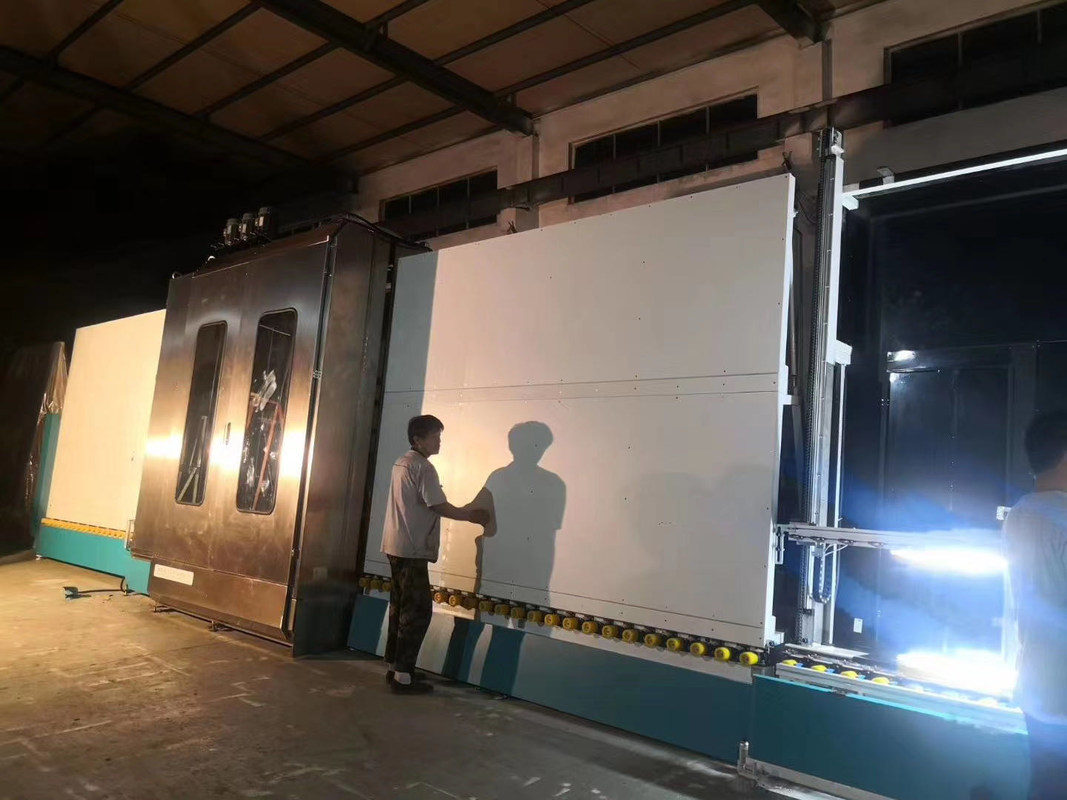

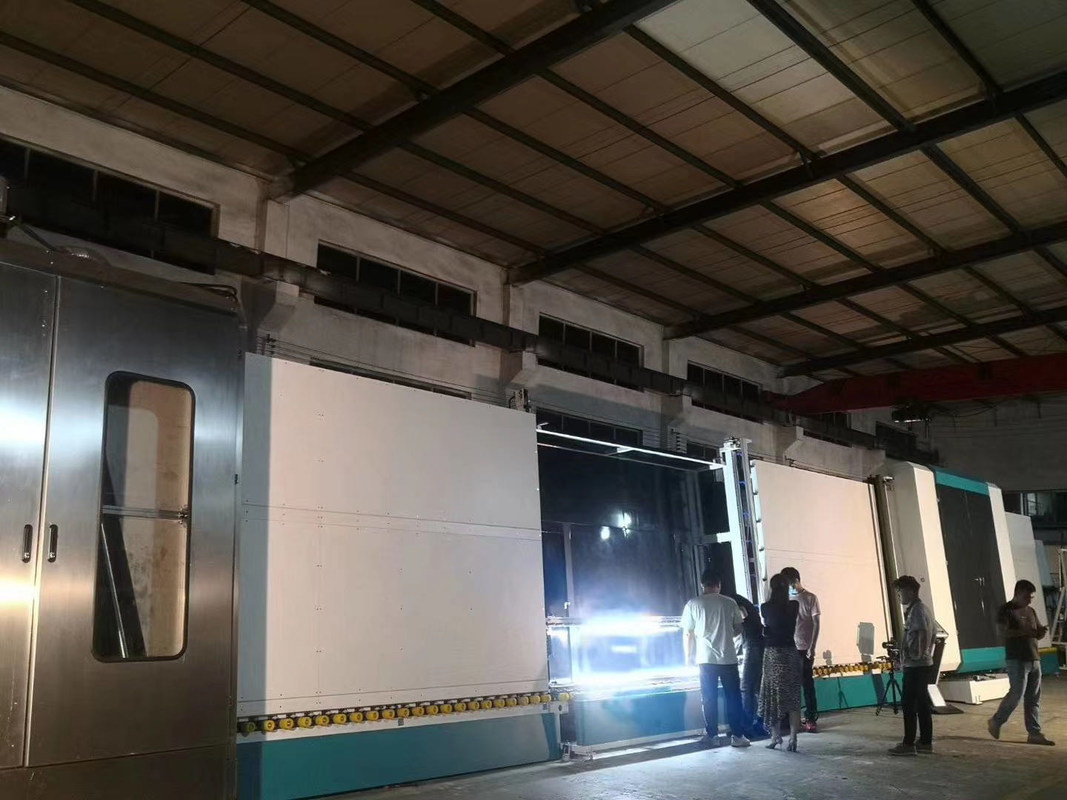

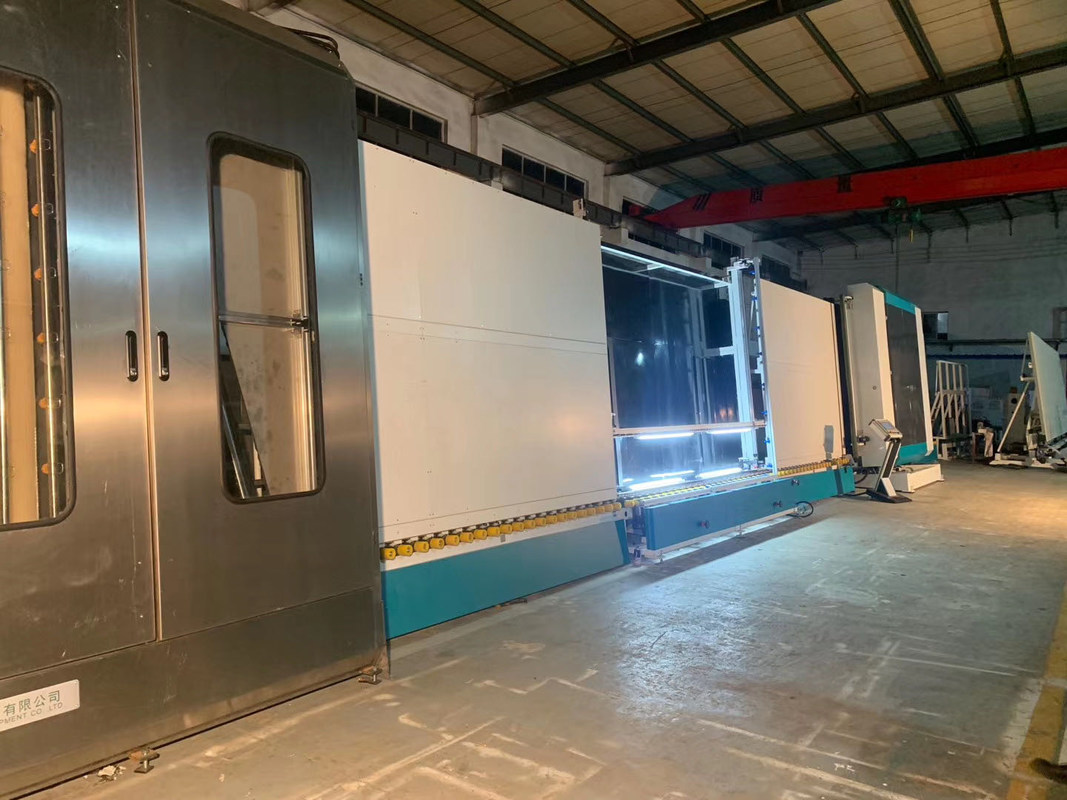

Chaîne de production en verre verticale de double vitrage avec la fonction facultative remplissante de gaz d'argon
ligne de vitrail faisant la machine pour le double verre avec la fonction facultative remplissante de gaz d'argon
Les détails présentent du LJBZ2535G
La chaîne de fabrication en verre isolante remplissante de gaz d'argon a 7 sections totalement :
section de 01 transferts ;
machine à laver 02 ;
section de 03 décharges ;
04 inspection et section d'installation ;
section de 05 transferts ;
06 pressant et section remplissante ;
section de 07 décharges.
• section de 01 transferts
Mécanisme de revêtement de détection, détection automatique de bas-e film en différé
• machine à laver 02
Caractéristique principale :
• Employez 6 pinceaux avec les cheveux mous de 0.1mm pour nettoyer le bas-e verre
•Prélavage (facultatif)
• Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), et la taille de la bouche d'air est ajustée par l'ornithorynque en aluminium de profil. Ceci peut réduire le nombre de vis d'approche, s'assurent que chaque vis n'est pas lâche, et évitent la résonance de souffleur.
•La largeur du souffleur peut être automatiquement ajustée selon l'épaisseur
•Boîte d'opération avec l'affichage de vitesse de lavage, qui peut exactement montrer la vitesse de lavage (les 8-10m)
• Contrôle de température automatique de réservoir d'eau, système de remplissage de l'eau
•Système européen de silencieux
• Matériel d'acier inoxydable
• section de 03 décharges
• Verre de stockage
• 04 inspection et section d'installation
La nouvelle structure de cette section est changée en structure de levage de poutre intégrée (double poutre). Il est facile d'inspecter et essuyer le verre
• section de 05 transferts
• Mesure automatique de l'épaisseur en verre. Elle peut être employée selon les besoins réels en travaillant.
• 06 pressant et section remplissante
L'avantage spécial du conseil pressant de verre :
Caractéristique principale :
• (2500mm * 3500mm) le verre isolant extra-long peut être comprimé deux fois
• Adoptez une bande de conveyeur pour transférer le verre et pour utiliser le moteur servo pour pousser le verre
• Le plat de Presser peut être ouvert pour l'entretien facile
• Machine réglable de presse de structure pour garantir la durée de vie durable
• Effet de scellage élevé et remplissage automatique du gaz d'argon avec le contenu élevé d'argon
• Des zones sont installées pour remplir différents verres classés de méthodes de scellage complémentaires pour réduire la perte d'argon
• Peut placer la valeur du gaz et montrer le processus du gaz de remplissage sur l'écran tactile
• Capteur de réaction rapide pour le contrôle permanent du processus de remplissage de gaz
• La concentration en gaz peut atteindre plus de 90%
• Aucun besoin aux forages sur le cadre d'entretoise
• Le gaz standard est gaz d'argon
• section de 07 décharges
• Verre de stockage
• Peut être relié à la machine le scellage
Données techniques
Taille en verre maximale | 2500mm*3500mm |
Taille en verre maximum pour le gaz de remplissage | 2500mm*3200mm |
Taille en verre minimale | 280mm*450mm |
Épaisseur en verre | 3-15mm |
Épaisseur en verre isolante | 60mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur | 45m/min |
Brosses de lavage | 3 paires de pinceaux avec des cheveux de 0.1mm |
Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
Alimentation en air | Écoulement : 0.8m/min |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50HZ 40KW |
Dimension | 23500*3500*3700mm |
Poids | 6500kg |
Paramètres électriques
NOM | ORIGINE | MARQUE |
Moteur servo | L'Allemagne | SIEMENS |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Moteur de transfert | Taïwan | LINHAI |
Moteur de brosse | Taïwan | LINHAI |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |
Mesure électrique | La Chine | MIRAN |
Commutateur photoélectrique | L'Allemagne | MALADE |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Ligne d'IG avec le gaz remplissant en ligne |
Caractéristiques principales de la ligne rapide superbe d'IG
• Deux IGUs peuvent être pressés en même temps et rempli de gaz, chaque IGU peut être rempli de gaz d'argon plus de 90%
• En pressant l'IGU deux fois, vous pouvez empêcher la partie pressée de perdre sa forme. Elle peut atteindre 27 secondes pour chaque double verre de 1m * de 1m, qui améliore considérablement l'efficacité de travail.
Chaîne de fabrication ultra-rapide d'IG, brevetée en Chine en 2019
• Résout le problème d'attendre le robot de scellage pour travailler. Un travailleur installe deux cadres d'entretoise sur deux IGUs
• Mesure automatique de la taille en verre et étiquetage utilisant le système d'ERP (facultatif) (l'étiquetage peut être pré-compriment et la courrier-presse)
• Des pièces de transfert pour presser des pièces, chaque partie est divisée
• Approprié à la production en série dans l'usine. Grande vitesse superbe
