quatre grue de portique en porte-à-faux de levage en verre des surgeons 400KG

Grue chaude d'encorbellement en verre de vente avec quatre surgeons de levage 400KG LJXJ400 et Tableau de chargement en verre enorme

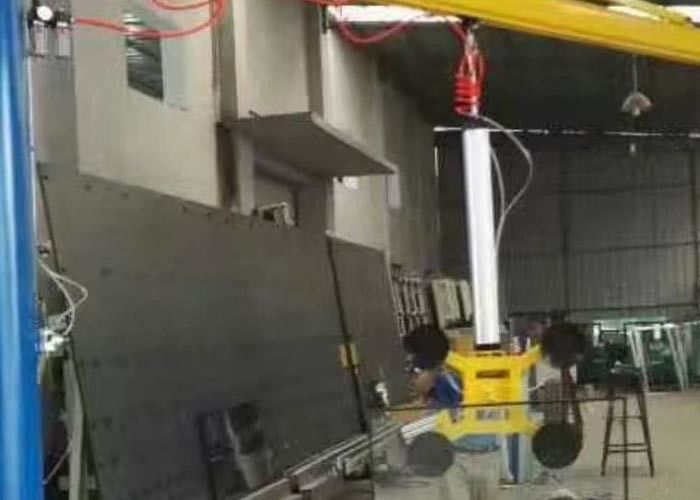

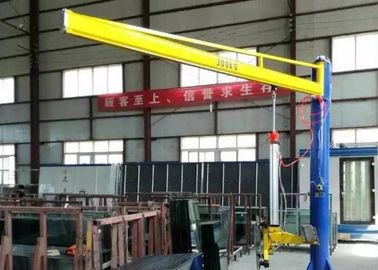

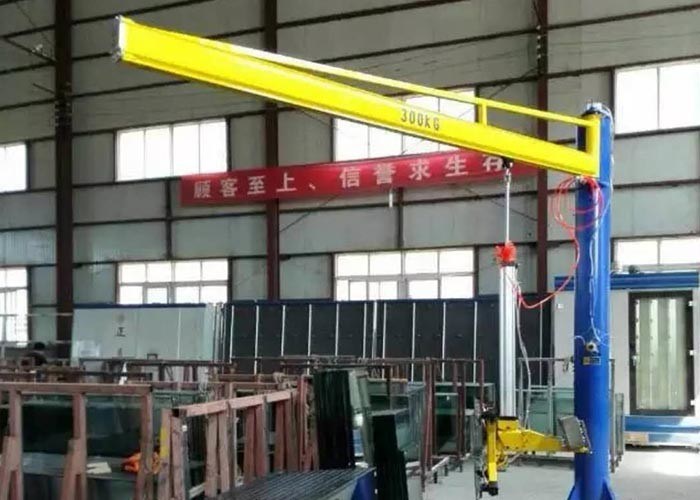

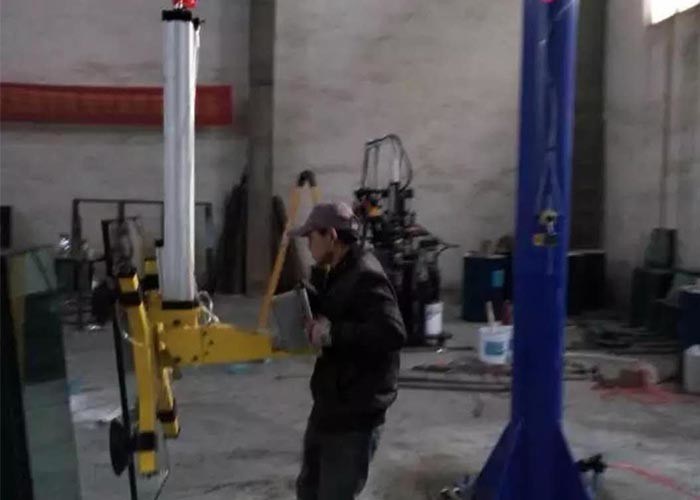

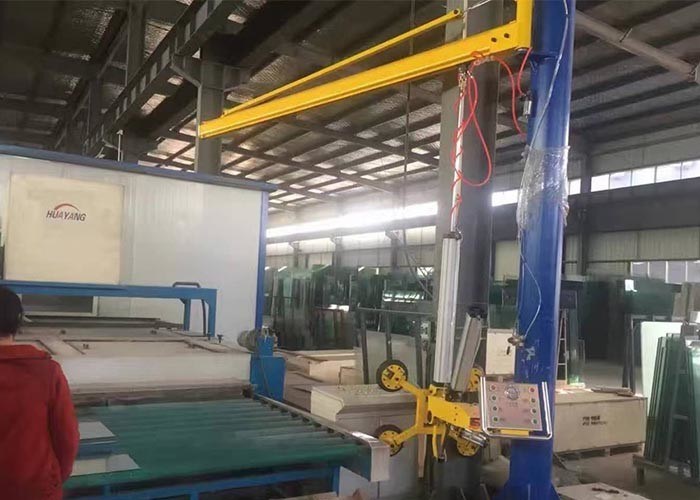

Grue en porte-à-faux en verre avec le surgeon de levage

1. Ce poussoir en verre de vide est pour manipuler la feuille en verre isolante.
2. Ce poussoir en verre peut soulever la feuille en verre avec 800kg
3. Il est d'équiper de 5 surgeons. Mais le surgeon peut être de s'ajouter selon les besoins du client.
4. L'équipement est stable, facile à utiliser et sûr.
5. Le poussoir de vide est équipé d'un voyant d'alarme en cas de panne de courant ou la fuite de vide, un signal optique et acoustique va immédiatement avertir l'opérateur de faire l'opération de secours.

Paramètres :

Utilisation pour

- Chaîne de production en verre isolante,
- Installation du système en verre de mur rideau,
- Chargeant et déchargeant la feuille en verre sur la table de taille du verre,
- Installation du pare-brise de voiture.

Table de chargement en verre complètement automatique

• Description technique :

1) Le système d'alarme : avec le dispositif de détection fiable de vide, pour apparaître la situation anormale peut être alarme automatique et l'affichage, peut être employé pour commander si anormal et être confirmé l'alarme de vide si anormal et pour garantir sous le verre dans l'état de vide ; Quand l'arrêt d'urgence pour assurer les tasses d'aspiration de vide dans un verre dans l'état de vide, évitent d'éviter les dommages en verre dus au temps d'arrêt anormal ;

2)Le modèle d'opération : le dispositif a des fonctions de mode automatique et de mode manuel deux pour la sélection, opération commode et intuitive ;

3)L'interface fonctionnante : Affichage d'écran tactile d'affichage à cristaux liquides, affichage chinois, opération commode ;

4)Toute la structure métallique de cadre principal et et utiliser les liens de composé de tuyau de qualité internationale et l'ensemble rectangulaires de boulon ; Épaisseur en acier rectangulaire de tube : over3-8mm

5) Le matériel de la machine a été vieilli, la surface rouille-avait enlevé la technologie pour enlever des taches de rouille et la couche extérieure d'oxyde, la couche inférieure a été pulvérisée avec l'amorce époxyde à haute teneur, et la surface a été pulvérisée avec la peinture à haute teneur d'automobile.

• Étapes de travail détaillées : :

Le processus fonctionnant de totalité peut être accompli par le contrôle automatique de PLC ou le contrôle manuel. Le mode manuel est principalement approprié à l'ajustement et à l'entretien d'équipement. Chaque action peut être accomplie indépendamment ou peut être employée pour le travail normal. Après avoir donné le signal de chargement (manuel et automatique), le bras tourne vers le haut environ 95 degrés par le mécanisme de renversement, et la machine entière commence à avancer. Quand le dispositif d'induction sur le bras touche le verre, la machine entière cesse la marche. Le système de vide fonctionne, le verre est sucé par le surgeon par des systèmes de vide. Quand la pression de vide atteint la pression réglée, les arrêts de pompe à vide. Le mécanisme télescopique de la bielle du surgeon soulève le verre de retour et vers le haut de 80 millimètres par le moteur de bras-levage. Cesser pendant environ 1,5 secondes de s'assurer le verre est sucé, le grand bras conduit par un moteur pour renverser le verre au rouleau de transmission. La tasse d'aspiration sous le verre commence à souffler, et le mécanisme télescopique de bielle fait la tasse d'aspiration et la chute en verre en même temps. Quand le verre tombe sur le rouleau de convoyeur, l'arme de petit calibre continue à tomber, le verre est séparé de la tasse d'aspiration, et le convoyeur commence à envoyer la feuille en verre à l'embout avant de la chargeuse et de l'arrêt au point de signal. Alors le cadre entier se déplace automatiquement pour trouver la position et les arrêts zéro. Attendant le signal de la table de coupure, le verre peut être envoyé à la table de coupure à la même vitesse comme bande de conveyeur sur la découpeuse. Après que le verre soit envoyé, répéter automatiquement le cycle de travail. La machine peut choisir n'importe quelle position selon l'épaisseur en verre exigée.

• Paramètre technique :

• , Taille de feuille : Taille minimum : 2400 *1500mm (chargement latéral simple)
• , Taille de chargement maximum : 6100 x 3300 millimètres
• , Épaisseur en verre de feuille : 3 | 19mm
• , Profondeur fonctionnante d'absorption : 700 millimètres
• , Vitesse de marche d'axe des abscisses : 5-25m/min (réglable)
• , Vitesse de marche d'axe des y : 8-12 m/min (réglables)
• , Donnant la vitesse : 5-25m/min (réglable)
• , Nombre de bras de secousse : 0h du matin (double chargement latéral)
• , Nombre de surgeons simples de bras : trois
• , Type de chargement : Double chargement latéral
• , Cycle de fonctionnement : 60S (30S pour chaque position supplémentaire)
• , Alimentation d'énergie d'installation : AC380V/50HZ (des circonstances spéciales peuvent être ajustées selon les besoins des clients)
• , Puissance de total d'installation : 8-17 kilowatts
• , Air comprimé : 0.6-0.8 MPA ;
• , Vide : -50-99 Kpa (réglable selon l'épaisseur en verre)
• , Taille de table de fonctionnement : 900 + 20mm
• , Taille de machine : 4650 x 2980 x 900mm
• Configuration d'appareils électriques :

1), contrôleur de PLC : Delta ;

2), convertisseur de fréquence : Delta ;

3), écran tactile : Delta ;

4), commutateur de contacteur : Schneider ;

5), disjoncteur : Chint ;

6), alimentation d'énergie de changement : Delta ;

7), transformateurs de contrôle : Chint ;

8), électrovanne principale : Airtac ;

9), commutateur photoélectrique : Guangchuan/puruide/aotongmike ;

10)Commutateur de proximité : Guangchuan/puruide/aotongmike ;

Note : Selon la date de livraison et l'amélioration technique, la société de production se réserve le droit de remplacer les parties de la même marque de niveau.
