Détails sur le produit:
|
| Nom: | Chaîne de fabrication en verre isolante | PLC: | Siemens |
|---|---|---|---|
| Avantage: | remplissage de gaz sur la ligne | ||
| Surligner: | Ligne en verre isolante de PLC,7 parts isolant la machine en verre,Chaîne de fabrication en verre isolante contrôle de PLC |
||

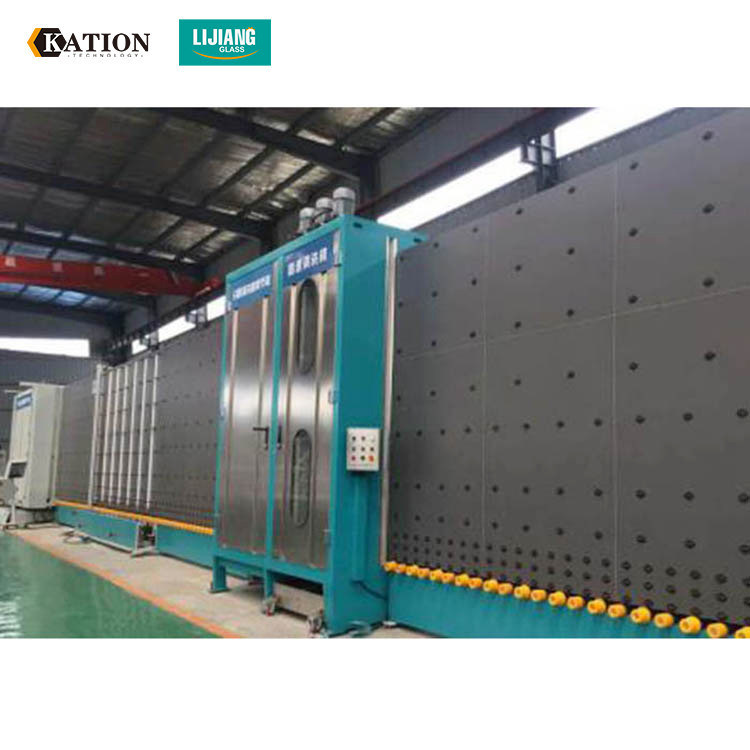

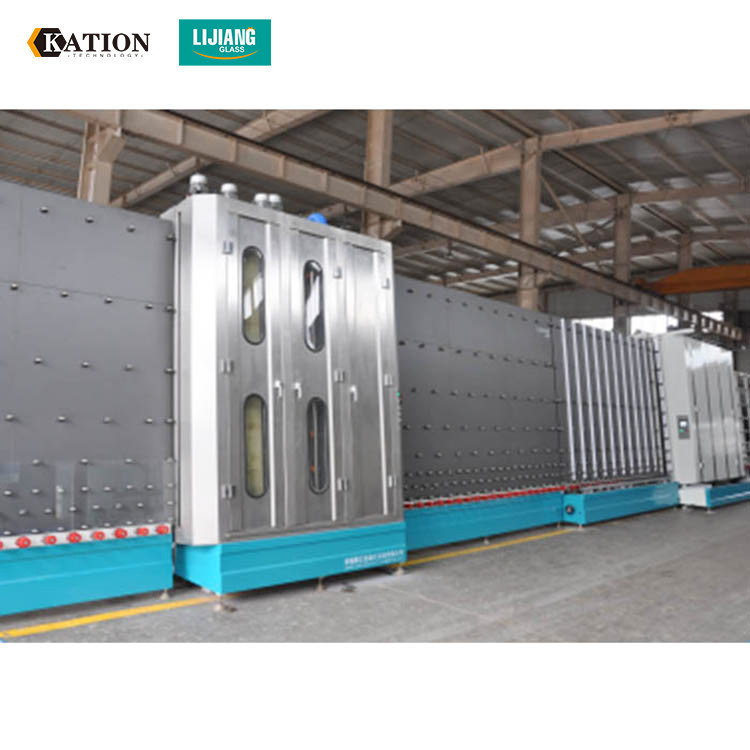

Chaîne de fabrication isolante verticale automatique LJBZ2025 en verre
LIJIANG EN VERRE POUR LE SERVICE EN VERRE DE FABRICATION DU MONDE
Chaîne de production en verre isolante automatique de LJBZ2030Vertical
APPLICATION
Comme processus le plus important d'isoler la production en verre, nous sommes particulièrement professionnels dans le nettoyage en verre, le pressing de transmission et le remplissage de gaz (facultatifs). La chaîne de production peut faire le double verre, le verre triple et le verre fait un pas.
La chaîne de production en verre isolante automatique de la verticale LJBZ2025 incluent 7 parts : (modèle standard : de droite à gauche)
La ligne entière incluent 7 parts : (de droite à gauche)
1, section de chargement (avec la basse-e vérification)
2, lavant et séchant la section (boîte lavant le bas-e verre)
3, section de convoyeur
section de 4, de vérification et d'assemblée
5, convoyeur, mesure et section de capteur
6, pièce de presse avec le remplissage de gaz
7, déchargeant la section
►SYSTÈME DE CONTRÔLE DE SIEMENS
►APPARENCE DE ROULEAUX
►APPARENCE DE BATEAU-CITERNE DE L'EAU
1, section de chargement (avec la basse-e vérification)
2, lavant et séchant la section (boîte lavant le bas-e verre)
3, section de convoyeur
section de 4, de vérification et d'assemblée
5, convoyeur, mesure et section de capteur
6, pièce de presse avec le remplissage de gaz
7, déchargeant la bouteille de soufflement de machine de bouteille sectionSemi-automatique d'ANIMAL FAMILIER faisant l'avantage de machine de bâti de bouteille de machine :
Liste de pièces
| Composants | Marque | Remarque |
| Moteur servo | SIEMENS ALLEMAND | Pour le verre fait un pas |
| Conducteur servo | SIEMENS ALLEMAND | Pour le verre fait un pas |
| Moteur servo | SIEMENS ALLEMAND | Pour le transfert |
| Moteur servo | SIEMENS ALLEMAND | Pour la presse |
| PLC | SIEMENS ALLEMAND | |
| Composant de basse tension | SIEMENS ALLEMAND | |
| Convertisseur de fréquence | SIEMENS ALLEMAND | |
| Alimentation d'énergie de changement | Taïwan MW | |
| Commutateur optoélectronique | La Corée Autonics | |
| Composant pneumatique | Taïwan Airtac | |
| Composant pneumatique | Le Japon SMC | |
| Écran tactile | Taïwan Wenview | |
| Commutateur de voyage | Taïwan Tiande | |
Paramètres techniques principaux
| Taille de Max.glass |
2000*2500mm Ligne 2025 de remplissage de gaz |
| Taille de Min.glass | 280*450mm |
| Épaisseur en verre | 3-12mm |
| Épaisseur en verre isolante | 60mm |
| Vitesse de lavage en verre | 2-10m/min |
| Vitesse en verre de convoyeur : | 48m/min |
| Brosses de lavage | 3 paires |
| Approvisionnement en eau : | Consommation d'eau : conductivité 0.5t/h : ≤50μs/cm |
| Alimentation en air | Écoulement : 0.8m/min |
| Pression atmosphérique | ≥0.8MPa |
| Puissance totale | 3P380V 50HZ 34KW |
| Dimension | 23500 *3500*3700mm |
Grue en porte-à-faux LJXJ500-800
1. Ce poussoir en verre de vide est pour manipuler la feuille en verre isolante.
2. Ce poussoir en verre peut soulever la feuille en verre avec 800kg
3. Il est d'équiper de 5 surgeons. Mais le surgeon peut être de s'ajouter selon les besoins du client.
4. L'équipement est stable, facile à utiliser et sûr.
5. Le poussoir de vide est équipé d'un voyant d'alarme en cas de panne de courant ou la fuite de vide, un signal optique et acoustique va immédiatement avertir l'opérateur de faire l'opération de secours.
Paramètre :
| Sécurité-absorption | 200KG/400kg/600kg/800kg |
| Représentation | Degré de la rotation 0-90 et levage de 600-1200mm |
| Quantité et taille de surgeon | 2/4/6/8 |
| Source fonctionnante de gaz | 5-8 PA |
| Taille externe | L 1120xW660XH620mm |
| Poids net | 550kg |
