Détails sur le produit:
|
Nom: | Chaîne de production en verre isolante verticale | Taille en verre maximale: | 2500mm*3500mm |
---|---|---|---|
Taille en verre minimale: | 280mm*400mm | Épaisseur en verre: | 3-15mm |
Épaisseur en verre isolante: | 50mm/60mm | Vitesse de lavage en verre: | 2-10m/min |
Vitesse en verre de convoyeur: | 45m/min | ||
Surligner: | production de double vitrage,ligne en verre isolante |

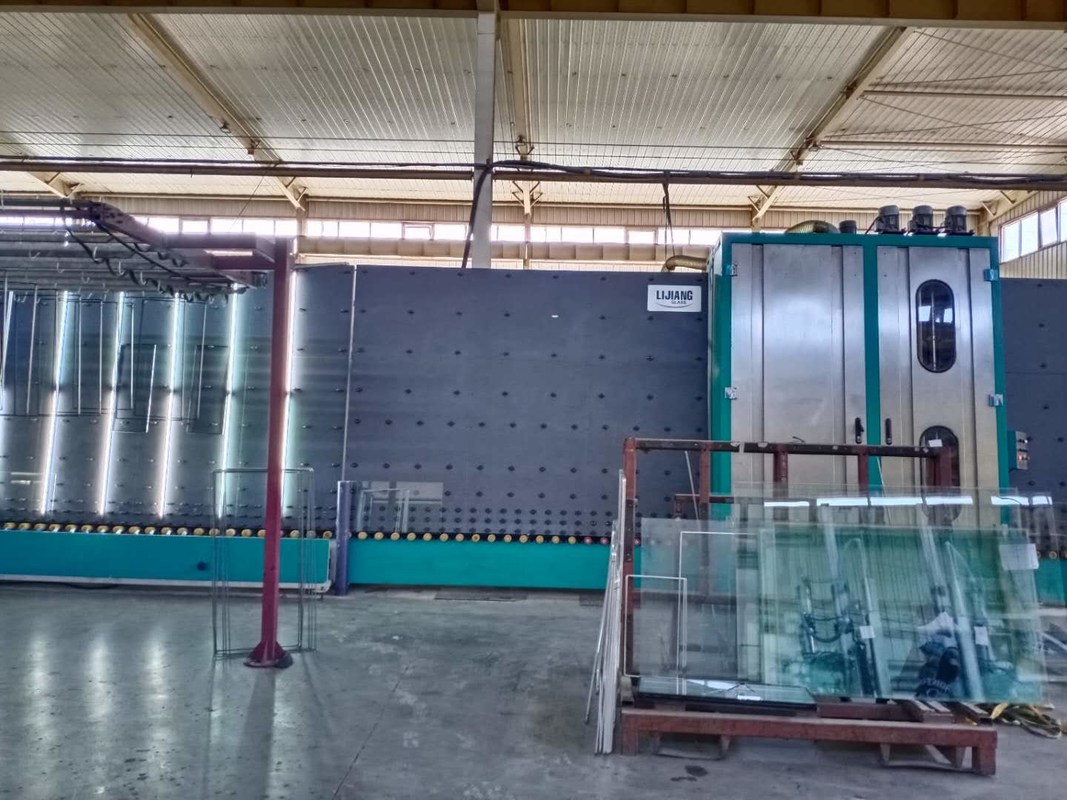

La chaîne de production de Lijiang IG emploie la dernière technologie. Son but principal est de créer la qualité à extrémité élevé, de fournir beaucoup de caractéristiques utiles, améliorer l'efficacité de production, épargner le coût de production et de produire du bénéfice maximum.
Actuellement, il y a deux fils creux dans Lijiang principalement avec différentes technologies. On est d'utiliser des roues de transport pour transporter le verre, et l'autre est d'employer la technologie de lévitation d'air pour transporter le verre. Cette nouvelle technologie a été adoptée pour améliorer le de haute qualité de la production d'IG afin d'empêcher le verre d'être souillée par des roues et ne laissant aucune trace.
Taille en verre maximale | 2500mm*3500mm |
Taille en verre minimale | 280mm*400mm |
Épaisseur en verre | 3-15mm |
Épaisseur en verre isolante | 50mm/60mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur | 45m/min |
Brosses de lavage | 3 paires |
Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
Alimentation en air | Écoulement : 0.8m/min |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50HZ 40KW |
Dimension | 23500*3500*3700mm |
Poids | 6500kg |
NOM | ORIGINE | MARQUE |
Moteur de transfert | L'Allemagne | SIEMENS |
Moteur de brosse | L'Allemagne | SIEMENS |
Moteur servo | L'Allemagne | SIEMENS |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
Écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |
Mesure électrique | La Chine | MIRAN |
Commutateur photoélectrique | La Corée | AUTONICS |
Le lavage entier et la section de séchage adoptent 304 matériaux d'acier inoxydable, y compris le plat et les pièces de rechange intérieures
la machine à laver 2.The emploie six (basses-e) brosses molles avec le diamètre de 0.1mm seulement.
Elle a 6 brosses qui sont toutes pinceau, peut laver le bas-e verre, verre plat, verre trempé et ainsi de suite. Elle a un diamètre de moins les poils de 0.1mm, n'endommagent jamais le verre, particulièrement pour le bas-e verre.
système de circuit du refroidissement 4.Hot et de filtration de l'eau
En raison de la qualité de l'eau différente dans différents pays, afin de s'assurer que le verre est assez propre, le système de chauffage à air est employé, et le verre doit être nettoyé avec de l'eau mou. En outre, le système de filtre d'eau est employé pour l'eau réutilisant pour sauver l'eau et pour maintenir la qualité de l'eau claire.

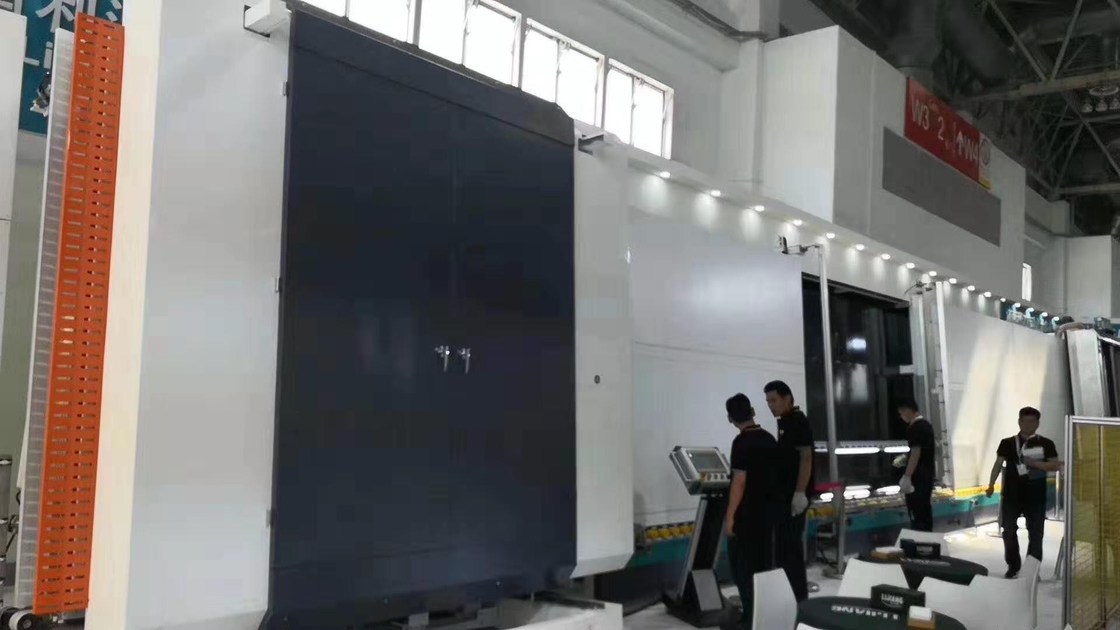

la boîte de pressing 5.The utilise le moteur servo et la courroie pour soutenir presser des unités d'IG.
Le moteur servo peut être exactement calculé l'épaisseur de l'entretoise en verre et en aluminium. Comparé à la station hydraulique traditionnelle, le moteur servo peut garantir la pression d'utilisation précise et protéger le verre contre des dommages, en même temps augmentant la vitesse fonctionnante.
La courroie est déchiquetée, faisant le pressing plus accuratly.
6. C'est le premier outil en Chine qui emploie les points réglables pour s'assurer que la plaque de pression ne déforme jamais.
Nous employons la technologie de commande numérique par ordinateur dans la plaque de pression. Nous avons conçu les points réglables à l'intérieur de la plaque de pression pour maintenir le plat arrière droit. En Chine, excepté Lijiang, personne ne peut garantir que le plateau restera vertical et droit après 10 ou 20 ans d'utilisation. Cependant, nous avons résolu ce problème.
économie d'énergie de la boîte 7.Pressure
La tribune de la presse utilise 3 commutateurs micro pour diviser la pièce de presse en 4 secteurs.
Quand chaque commutateur micro reçoit un signal, il ajoutera une partie de l'emplacement de travail. Quand le commutateur micro correspondant n'est pas touché, ce secteur ne fonctionne pas.
L quand le verre L≤1.5m, la zone 1 fonctionne.
Quand le verre L = 1.5m-2.3m, répartissent en zones 1 et travail de la zone 2.
verre quand verre en verre
En outre, les côtés et le fond de la boîte scellée seront scellés pour assurer l'effet d'inflation. Il peut épargner le beaucoup d'argon et électricité.
8. Remplissage ultra-rapide automatique d'argon
La chaîne de production d'IG remplit seulement 22s de l'argon de morceau de double verre de 1m * de 1m. La valeur de gaz d'argon peut être placée et affichée directement sur l'écran. De l'écran, nous pouvons visuellement observer le contenu d'argon et le taux remplissant.
Quand les deux verres sont fermés, il commencera à remplir argon à partir du fond du verre. Quand la valeur réglée précédente est atteinte, l'inflation s'arrêtera automatiquement.
La fonction principale
1). Faites les doubles unités d'IG
2). Fabrication du dispositif de trois-couche (trois-couche) IG
3). Production des dispositifs de la bas-émission IG
4). La production fait un pas unité d'IG
5). Fabrication du dispositif creux d'IG
6). Automatiquement rempli d'argon
9. Technologie variable de flotteur de roue et d'air
Les roues avant et arrière de transmission se sont déplacées et ont été activement transmises. Elle peut assurer le passage doux du grand et épais verre.
La technologie de flottement de nouvel air emploie le verre d'appui aérien et le verre de transfert. Après lavage du verre de la machine à laver avec une machine à laver, elle ne sera pas souillée quand employant l'air pour transporter le verre. Assurez-vous que le verre isolant produit est du plus de haute qualité.
10. Bas-e capteur en verre dans la machine à laver
Le capteur est installé avant la machine à laver. Il peut rapidement et exactement identifier la basse-e surface en verre automatiquement et empêcher le verre de tomber la basse-e surface.
11. La structure spéciale à l'intérieur de la machine à laver peut automatiquement identifier l'épaisseur en verre. Permet le transfert rapide du verre de différentes épaisseurs, augmentant de ce fait la vitesse de production. Selon l'essai, cela prend seulement 22 secondes pour produire 1m * verre isolant de m.
1). Il y a un dispositif de joint universel. Quand l'épaisseur du verre est changée, le souffleur se déplacera dans les deux sens pour ajuster la distance, de sorte que la distance relative entre le souffleur et le verre soit constante, afin d'éviter le changement de l'épaisseur du verre devant endommager au verre.
Il y a les vitesses à chaînes des deux côtés du fond du verre, qui peut activement transférer le verre pour maintenir la grande vitesse. Le verre non seulement de grande taille mais de petite taille peut également passer rapidement.
L'équipement Cie., Ltd d'automation de Jinan Lijiang est situé dans la belle ville de ressort ------ Jinan. Une société qui intègre la recherche, le développement, les ventes, et le service de l'installation de fabrication en verre. En raison de sa proximité au train à grande vitesse de Pékin-Changhaï, il est très commode pour le transport.
La société est investie dans construire l'équipement en verre isolé à extrémité élevé de machines, apprendre des experts bien connus, établir des centres de R&D, coopérer avec les sociétés bien connues ici et ailleurs, et importer la technologie de pointe. Comme notre société est devenue un fournisseur de verre domestique et étranger important d'installation de fabrication. Actuellement, nos associés amicaux incluent le verre du nord, le Xin Fuxing, le Yaohua, Dalian Huaying, le Pékin Guanhua, Changhaï Hao Jing, le Sichuan Li Hehua et d'autres sociétés bien connues. Depuis la création de la société, nos produits ont été exportés vers l'Europe, Amérique du Sud, Moyen-Orient, Asie du Sud-Est, environ 30 pays et régions. En même temps, nous avons coopéré avec les instituts de recherche domestiques célèbres tels que le groupe de Chine du Nord, l'université de Shandong, etc. industriels à améliorer constamment le niveau de la recherche technique. Jusqu'ici, nous avons été uniques en produisant la chaîne de production en ligne de la verticale IG avec le gaz de remplissage, le robot vertical de cachetage d'IG, la nouvelle extrudeuse butylique, et la nouvelle extrudeuse butylique complètement automatique. Sa technologie et qualité sont la Chine.
Avec le développement rapide de l'industrie du verre isolante, des être de Lijiang dans l'attente au travail avec vous pour créer un situation de gain pour tous et pour créer conjointement un nouveau monde en Chine !
