Détails sur le produit:
|
Nom: | Chaîne de fabrication isolante en verre | PLC: | Siemens |
---|---|---|---|
Avantage: | gaz remplissant sur la ligne |
VERRE DE LIJIANG POUR LE SERVICE EN VERRE DE FABRICATION DU MONDE

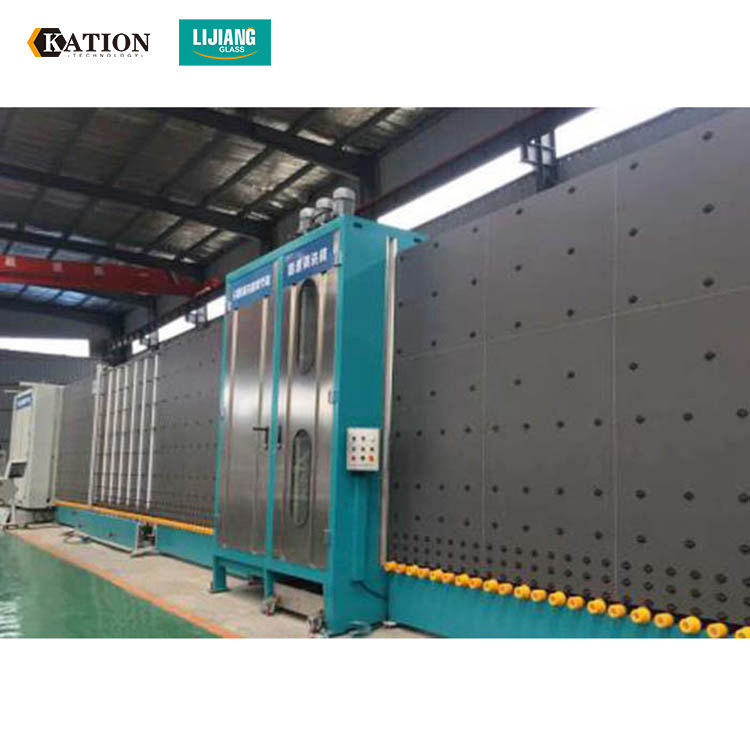

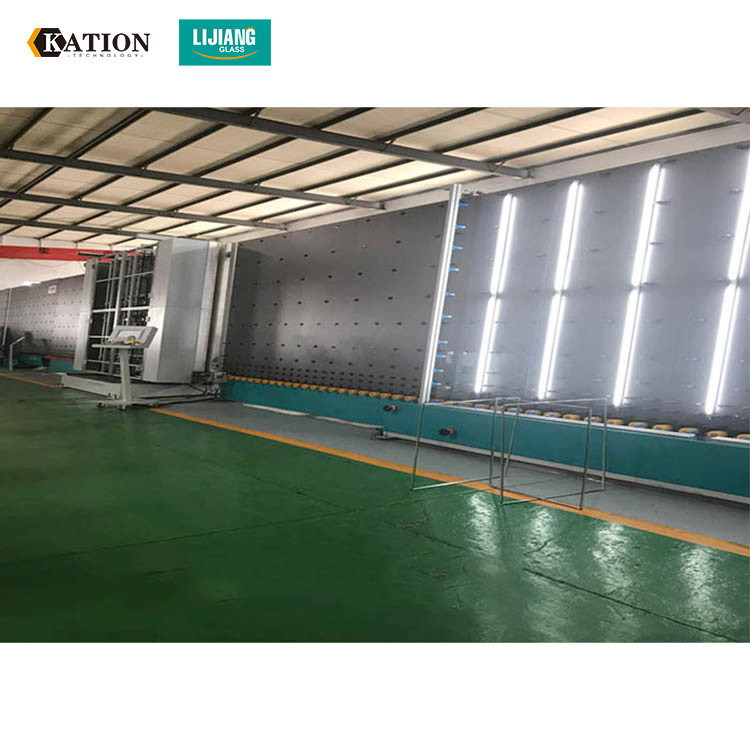

Chaîne de production en verre isolante automatique de LJBZ2030Vertical
APPLICATION
Comme processus le plus important d'isoler la production en verre, nous sommes particulièrement professionnels dans le nettoyage en verre, le pressing de transmission et le remplissage de gaz (facultatifs). La chaîne de production peut faire le double verre, le verre triple et le verre fait un pas.
La chaîne de la production LJBZ2030 en verre isolante automatique verticale incluent 7 parts : (modèle standard : de droite à gauche)
La ligne entière incluent 7 parts : (de droite à gauche)
1, section de chargement (avec la basse-e vérification)
2, lavant et séchant la section (peut bas-e verre le lavage)
3, section de convoyeur
section de 4, de vérification et d'assemblée
5, convoyeur, mesure et section de capteur
6, pièce de presse avec le remplissage de gaz
7, déchargeant la section
SYSTÈME DE CONTRÔLE DE ►SIEMENS
APPARENCE DE ►ROLLERS
APPARENCE DE BATEAU-CITERNE DE ►WATER
1, section de chargement (avec la basse-e vérification)
2, lavant et séchant la section (peut bas-e verre le lavage)
3, section de convoyeur
section de 4, de vérification et d'assemblée
5, convoyeur, mesure et section de capteur
6, pièce de presse avec le remplissage de gaz
7, déchargeant la bouteille de soufflement de machine de bouteille sectionSemi-automatique d'ANIMAL FAMILIER faisant la machine pour mettre l'avantage en bouteille de moulage de machine :
Liste de pièces
Composants | Marque | Remarque |
Moteur servo | ALLEMAND SIEMENS | Pour le verre fait un pas |
Conducteur servo | ALLEMAND SIEMENS | Pour le verre fait un pas |
Moteur servo | ALLEMAND SIEMENS | Pour le transfert |
Moteur servo | ALLEMAND SIEMENS | Pour la presse |
PLC | ALLEMAND SIEMENS | |
Composant de basse tension | ALLEMAND SIEMENS | |
Convertisseur de fréquence | ALLEMAND SIEMENS | |
Alimentation d'énergie de commutation | Taïwan MW | |
Commutateur optoélectronique | La Corée Autonics | |
Composant pneumatique | Taïwan Airtac | |
Composant pneumatique | Le Japon SMC | |
Écran tactile | Taïwan Wenview | |
Commutateur de voyage | Taïwan Tiande | |
Paramètres techniques principaux
Taille de Max.glass |
2000*2500mm Ligne remplissante 2025 de gaz |
Taille de Min.glass | 280*450mm |
Épaisseur en verre | 3-12mm |
Épaisseur en verre isolante | 60mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur : | 48m/min |
Brosses de lavage | 3 paires |
Approvisionnement en eau : | Consommation d'eau : conductivité 0.5t/h : ≤50μs/cm |
Alimentation en air | Écoulement : 0.8m/min |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P380V 50HZ 34KW |
Dimension | 23500 *3500*3700mm |
