Machine de taille du verre de commande numérique par ordinateur automatisée par 2600*2000 pour la ligne de taille du verre

Machine de taille du verre de commande numérique par ordinateur automatisée par 2600*2000 pour la ligne de taille du verre
Machine de taille du verre de commande numérique par ordinateur automatisée par 2600*2000 pour la ligne de taille du verre Machine de taille du verre de commande numérique par ordinateur automatisée par 2600*2000 pour la ligne de taille du verre

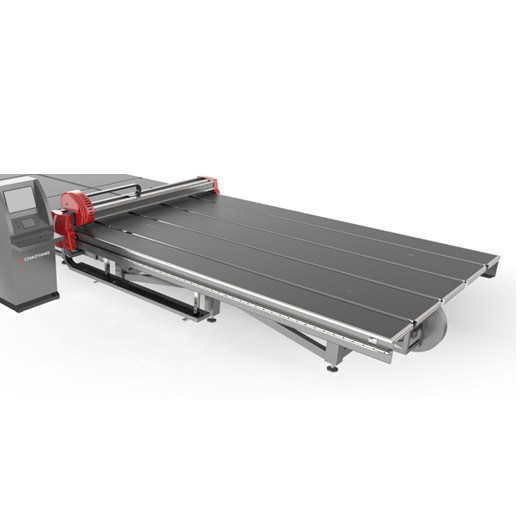

Image Grand :  Machine de taille du verre de commande numérique par ordinateur automatisée par 2600*2000 pour la ligne de taille du verre

Détails sur le produit:
Lieu d'origine: Jinan, Chine
Nom de marque: LIJIANG
Certification: CE
Numéro de modèle: CNC-2620
Conditions de paiement et expédition:
Quantité de commande min: Négociables
Prix: Negotiable
Détails d'emballage: CONTENEUR
Délai de livraison: 45 jours
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 40 ensembles par mois

Machine de taille du verre de commande numérique par ordinateur automatisée par 2600*2000 pour la ligne de taille du verre

description de
Nom: Machine de taille du verre Tension d'alimentation électrique: 380V/50HZ
Système servo: Moteur servo de Yaskawa Taille en verre: 2600*2000
Épaisseur en verre: 3 - 19mm Exactitude de coupe: ±0.15
Vitesse de coupe: 0-200m/min
Surligner:

machine de fabrication de verre

,

machine en verre de double vitrage

Machine automatique de taille du verre de la commande numérique par ordinateur 2600*2000 pour la ligne de taille du verre

  1. Principes de base :

Son principe de fonctionnement est de transporter le verre taillé en transportant la ceinture à la table de travail, a automatiquement entré la position du verre par le système de balayage photoélectrique, et alors la tête de coupe avec la meule diamant sur le support de coupeur se déplace le long des directions de X et de Y respectivement par le contrôle de programme, cutc la feuille. Le contrôleur de mouvement de commande numérique par ordinateur est employé dans la partie commande de la machine, et le moteur servo avancé à C.A. est utilisé dans la cloison de lecteur.

Machine de taille du verre de commande numérique par ordinateur automatisée par 2600*2000 pour la ligne de taille du verre 0

  1. Composition en équipement :

Table automatique de coupe : Elle se compose du mécanisme de châssis, mécanisme de poutre, mécanisme de table de travail, mécanisme de couteau de coupe, donnant le mécanisme, le balayage photoélectrique plaçant le mécanisme et le système de contrôle électrique.

  1. Étapes de fonctionnement détaillées :

Référez-vous aux « instructions pour l'usage de la table complètement automatique de taille du verre »

  1. Représentation d'équipement :

1, le matériel de châssis est soudé et constitué par l'acier manganèse-contenant standard national de pont de section (Q345A) après traitement vieillissant. Les propriétés mécaniques, la plasticité et les caractéristiques de soudage complètes de ce genre d'acier sont bonnes. Le cadre est traité dans son ensemble, et la stabilité et l'exactitude de l'équipement sont considérablement améliorées en gâchant le traitement vieillissant pour assurer la stabilité du produit. Après procédé spécial de dérouillage, la couche de taches et d'oxyde de rouille de surface sont enlevées. La couche supérieure est pulvérisée avec l'amorce époxyde à haute teneur et la couche supérieure est pulvérisée avec la peinture à haute teneur d'automobile.
2, par l'analyse du logiciel professionnel de structure, l'équipement assure la stabilité, équilibre dynamique, force mécanique pour réaliser le match le plus parfait, et s'assure que la structure de la table n'est pas déformée.
3, le dispositif a une fonction de remise principale. Elle peut accomplir toutes les préparations avant de commencer automatiquement en cliquant sur sur l'écran tactile, qui améliore considérablement l'efficacité de travail.
4, disposition raisonnable des câbles et les tuyaux de gaz intégraux et le cachetage complet
5, guide linéaire silencieux ultra-rapide est adoptés pour le rail de guide, qui a l'exactitude élevée de coupe et à faible bruit.
6, moteur servo d'Ankawa de Japonais avancé est employés dans la partie motrice, qui rend l'équipement fiable, erreur petite et efficace.
7, vanne électromagnétique proportionnelle de SMC de Japonais est employés pour couper le riz. La pression est automatiquement ajustée selon l'épaisseur en verre. La tête de coupeur tourne 360 degrés, et le coupeur supérieur et inférieur d'amortissement coupe (n'importe quelle ligne droite et toutes sortes de verre formé spécial peuvent être coupées exactement).
8, la tête de couteau est équipés de la fonction de protection de couteau. Si les chutes de tête de couteau en dehors de l'espace en verre ou en verre, le programme s'arrête automatiquement, effectivement empêchant des dommages aux pièces et au verre.
9, commande à grande vitesse de double moteur (grand servo de Yaskawa d'inertie) assure la vitesse et l'aisance de coupe
10, dispositif de convoyeur, dispositif de transmission automatique, commodes synchrones pour que la transmission en verre, le règlement de vitesse de conversion de fréquence, stable et facile supérieurs et inférieurs optimise la vitesse de transmission
11, dispositif de mise en place, système de positionnement de balayage photoélectrique
12, fonction de compensation, compensation d'excentricité d'outil, compensation de dégagement, compensation de lancement

  1. Configuration mécanique :
  1. , Incidence principale de NSK : NSK ;
  2. , Voie de guidage : FUJUN ;
  3. , Support/vitesse : RUIAN ;
  4. , Roue de couteau/support : Lanceur, Allemagne ;
  5. , Tableau : Feutre industriel importé ;
  6. , Panneau de Tableau : conseil à haute densité imperméable ;
  1. Configuration électrique :
  1. Tension d'alimentation électrique : 380V/50HZ (des circonstances spéciales peuvent être conçues selon les besoins des clients)
  2. Pression de source de gaz : 0.6-0.8 MPA ; (Utilisateur fourni)
  3. Système servo : Moteur servo de Yaskawa
  4. Convertisseur : Delta
  5. Transport du réducteur : Sankai/Zhongyan
  6. Valve proportionnelle : SMC
  7. Vanne électromagnétique principale : Airtac
  8. Contrôleur de mouvement : GUGAO/OPTIMA
  9. Relais intermédiaire : Hequan/Puruide
  10. Contacteur à C.A. : Schneider
  11. Disjoncteur de moteur : Schneider
  12. Commutateur d'air : Zhengtai
  13. Commutateur de proximité : Guangchuan/puruide/aotongmike

Note : Selon la date de livraison et l'amélioration technique, la société de production se réserve le droit de remplacer les parties achetées de la même marque.

  1. Paramètre technique
Taille maximum2600X2000mm
Épaisseur3~19mm
Exactitude de coupe±0.15
Exactitude de coupe de verre en forme spéciale±0.20
Vitesse de coupe0-200m/min
Donner la vitesse0-25m/min
Taille de machine9600X2800X900±20mm
Taille de table de fonctionnement900mm±20mm
Poids2600kg
Puissance totale d'équipement5-8kw
  1. Pièce de logiciel :

Contrôleur de mouvement :

1) Vitesse courante rapide, bon fonctionnement, exactitude de contrôle élevée, structure de contrôleur modulaire ;

2) L'interface homme-machine est simple et généreuse, l'ajustement de paramètre est simple, les paramètres qui doivent être modifiés par des opérateurs sont moins, simples et intuitifs, et les conditions pour des opérateurs sont basses.

3) Canalisez le mode de coupe, mode de positionnement photoélectrique de coupe et le mode direct de coupe sont placés librement par des options. Le mode automatique de coupe et le mode d'opération d'air peuvent être commutés à tout moment pendant le traitement.

4) L'emboîtement graphique de bibliothèque programmant, en forme spéciale choisi de la bibliothèque, a placé des paramètres appropriés, traitant la quantité, emboîtement automatique, se produisant traitant la trajectoire ;

5) Accomplissez le stockage des actions en verre de pression, une fois que la pression de coupe de chaque épaisseur de spécifications est entrée et sauvée, il peut être directement appelé ;

6) Temps réel dépistant et montrant du chemin de traitement, enregistrement opportun des coordonnées de mouvement, état d'axe, état I/0, enregistrement automatique de diagnostic de défaut et alarme ;

7) Recevez un grand choix de logiciel superbe de traitement de paquet de documents, dossier d'AUTOCAD DXF, le système a ses propres graphiques éditant le logiciel (exactement le même que la méthode de édition de Paul) ;
8) Programmation graphique d'emboîtement de bibliothèque, choisissant la forme anormale à partir de la bibliothèque, plaçant des paramètres appropriés, traitant la quantité, emboîtement automatique, se produisant traitant la trajectoire ;

9) La fonction de tri de la classe de DXF classe, y compris le point le plus proche, le point d'entrée, ou par options dans le sens horaire, assortissantes dans le sens contraire des aiguilles d'une montre et autres de couleur de graphiques. Libérez le commutateur entre la coupe monophasée et la coupe bidirectionnelle est réalisé.

10) La fonction de positionnement photoélectrique, selon l'angle réel de position et de débattement, ajustent automatiquement la coupe ;

11) Fonction de compensation : usinez la compensation d'excentricité, compensation de dégagement, compensation de lancement ;
12) Toutes sortes de protection : y compris la limite douce et dure, la limite de pression de coupeur, arrêt d'urgence externe commandent et ainsi de suite.

Logiciel d'optimisation :

  1. Résultats importables d'optimisation faits dans le bureau
  2. Le plan de coupe peut être manuellement créé et édité
  3. Avec la copie et les fonctions mobiles
  4. Édition manuelle de l'ordre de coupe
  5. Le plan de coupe peut être rapidement créé par des modes de X, de Y et de Z.
  6. Optimisation simultanée des corrections originales et petites multiples
  7. Composition optimisée sans limitation de taille
  8. Rotation de résultat, gestion de miroir, etc. optimisés.
  9. Gestion prioritaire pour l'optimisation de petite taille de coupe
  10. Gestion prioritaire d'optimisation en verre originale de feuille
  11. Traitement de graphiques de fonction de balayage de calibre et de balayage
  12. Gestion de la mémoire externe de verre originale de feuille
  13. 20 algorithmes d'optimisation efficaces
  14. Des graphiques de coupe peuvent être édités
  15. Impression de conception de label et de label (Label-MANIÈRE)
  16. Impression claire de rapport optimisé de résultat
  17. Importation de fichier de données d'Excel
  18. Basse-e et adhésive gestion de taille du verre
  19. Une bibliothèque de graphiques contenant 350 graphiques paramétriques, y compris tous les graphiques utilisés généralement dactylographie (la Geo-manière)
  20. Système de DAO bidimensionnel avec la fonction anormale de procédé de balayage (DAO-manière)
  21. Automatiquement convertissant les signaux numériques des systèmes de commande numérique par ordinateur en formation graphique se dirige
  22. Il y a beaucoup de choix de langue pour l'interface d'opération de logiciel, y compris l'interface chinoise.
  23. Continuez le dernier développement de logiciel international, fournissez les versions améliorées en temps réel, et réalisez les dernières conditions fonctionnelles pour des clients
